Ellipsis 30_H 2

Klasik koji nikad ne izlazi iz mode, grijač ručnika ELLIPSIS posebno je prikladan za profinjena okruženja. ELLIPSIS 30_H Vodoravni dostupan je u 15 visina, od 4 do 50 elemenata i toplinske snage od 213 do 2860 W. Zahvaljujući svojim visokim performansama idealan je za projektiranje niskih temperatura. Preporuča se za tradicionalne, kondenzacijske kotlove i dizalice topline.

Konfigurirati Tehnički list

Slike na ovoj stranici imaju jedinu svrhu prikazivanja proizvoda. Završeci i modeli možda neće savršeno odgovarati stvarnom proizvodu.

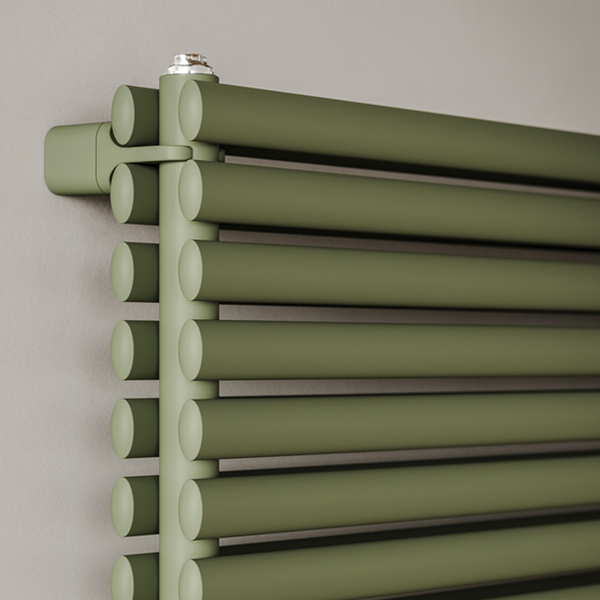

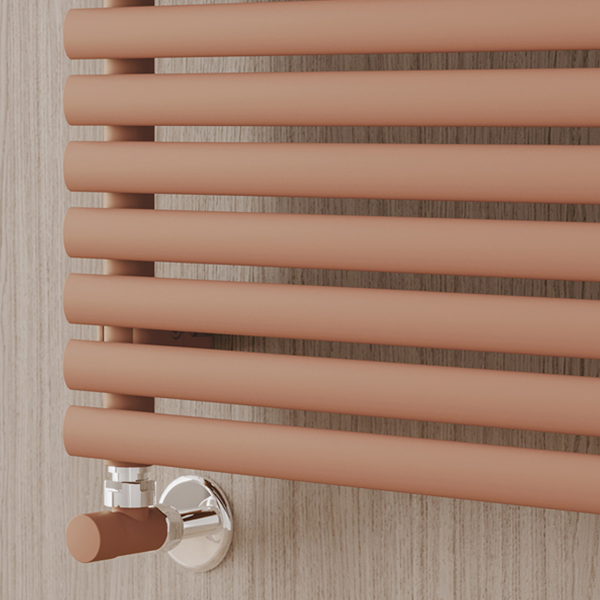

Ellipsis 30 2, vodoravni, 10 elemenata, visina 400 mm, dužina 1530 mm, Neprozirna kadulja zelena - RAL 6021 Ellipsis 30 2, vodoravni, 10 elemenata, visina 400 mm, dužina 1530 mm, Neprozirna kadulja zelena - RAL 6021, (részlet)
Salvataggio in corso...

Konfiguriraj svoj ELLIPSIS30_H

Konfiguriraj svoj ELLIPSIS30_H

Ellipsis 30_H
Ellipsis 30_H 2
Seleziona serija
Seleziona superficie

-

Toplinska snaga
Izložba Trova Showroom

Konstrukcijske značajke

  • kolektori sa kružnim presjekom promjera 30 mm
  • cijevi od čeličnog lima eliptičnog presjeka 30x15 mm
  • narezi na završecima kolektora 1/2” G desni
  • najveći dopušteni pritisak 4 bara
  • najveća dopuštena temperatura 95°C
Niska temperatura

Niska temperatura
Vodovodni radijator

Vodovodni radijator
Compatibile con sistema NOW

Compatibile con sistema NOW
Radiatore idraulico

Radiatore idraulico
Bassa temperatura

Bassa temperatura

Model Dubina (mm) Duljina (mm) Međuosovinski razmak (mm) Težina (kg) Kapacitet (lt)
530 58,0 530 470 0,81 0,33
560 58,0 560 500 0,85 0,35
660 58,0 660 600 0,97 0,40
680 58,0 680 620 0,99 0,41
710 58,0 710 650 1,03 0,43
760 58,0 760 700 1,09 0,45
860 58,0 860 800 1,22 0,51
880 58,0 880 820 1,24 0,52
930 58,0 930 870 1,30 0,55
1030 58,0 1030 970 1,43 0,60
1230 58,0 1230 1170 1,67 0,71
1530 58,0 1530 1470 2,04 0,88
1830 58,0 1830 1770 2,41 1,04
2030 58,0 2030 1970 2,66 1,15
2230 58,0 2230 2170 2,90 1,26

(*) Zahvaljujući visokom učinku grijaćih tijela Irsap ELLIPSIS 30_H 2 Vodoravni, idealni ∆t kod projektiranja na niskoj temperaturi je ∆t na 30°C.

Za ∆t ≠ od 60˚C koristi se formula: Q=Qn (∆t / 60)n

Standardna oprema
  • Kit “Chela” za ugradnju na zid s uključenim vijcima i umecima
  • Odzračni ventil od 1/2”
  • Plastični bijeli ili kromirani poklopac
  • Kromirani slijepi čep od 1/2”
Toplinska snaga po dužnom metru
Broj elemenata 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Prinos po dužnom metru Watt na Δt=60°C 613,5 805,1 975,9 1.135,9 1.276,6 1.411,5 1.558,2 1.703,5 1.854,8 2.005,2 2.105,6 2.235,7 2.365,5 2.493,0 2.620,5 2.748,7 2.876,6 3.002,1 3.130,1 3.261,2 3.387,0 3.515,3 3.646,7 3.775,2
Prinos po dužnom metru Watt na Δt=50°C 496,2 650,9 788,7 917,0 1.034,0 1.147,2 1.262,3 1.375,5 1.490,6 1.603,8 1.696,2 1.800,0 1.903,8 2.005,7 2.107,5 2.209,4 2.311,3 2.411,3 2.513,2 2.617,0 2.717,0 2.818,9 2.922,6 3.024,5
Prinos po dužnom metru Watt na Δt=40°C 382,7 501,8 607,7 705,7 798,9 890,1 975,5 1.058,7 1.140,7 1.220,2 1.301,8 1.380,5 1.459,5 1.536,9 1.614,2 1.691,1 1.768,3 1.844,0 1.921,1 1.999,1 2.074,6 2.151,4 2.229,1 2.305,7
Prinos po dužnom metru Watt na Δt=30°C 273,8 358,8 434,3 503,4 572,9 641,8 699,7 755,5 807,9 857,8 925,5 980,6 1.036,1 1.090,4 1.144,6 1.198,1 1.252,1 1.304,9 1.358,7 1.412,6 1.465,1 1.518,5 1.572,0 1.625,1
Prinos po dužnom metru Watt na Δt=20°C 170,8 223,6 270,5 312,7 358,5 404,7 438,1 469,5 496,9 522,0 572,2 605,5 639,3 672,2 705,1 737,1 769,7 801,5 833,9 865,9 897,4 929,3 960,9 992,6
Promjena eksponenta 1,164 1,166 1,168 1,174 1,156 1,137 1,155 1,173 1,199 1,225 1,186 1,189 1,191 1,193 1,195 1,198 1,200 1,202 1,204 1,207 1,209 1,211 1,214 1,216

H
= Visina (mm)
E
= N° Elem.
H Visina (mm) E N° Elem.   530 560 660 680 710 760 860 880 930 1030 1230 1530 1830 2030 2230
160 4 Watt =   W =  263 278 328 337 352 377 427 437 462 511 610 759 908 1007 1107
240 6 Watt =   W =  345 364 429 442 462 494 559 572 605 670 800 995 1190 1320 1450
320 8 Watt =   W =  418 442 520 536 560 599 678 694 733 812 970 1206 1443 1600 1758
400 10 Watt =   W =  486 514 605 624 651 697 789 807 853 945 1128 1403 1678 1862 2045
480 12 Watt =   W =  548 580 683 704 735 787 890 911 962 1066 1273 1583 1894 2101 2308
560 14 Watt =   W =  608 642 757 780 814 871 986 1009 1066 1181 1410 1754 2098 2328 2557
640 16 Watt =   W =  669 707 833 858 896 959 1085 1111 1174 1300 1553 1931 2310 2562 2815
720 18 Watt =   W =  729 770 908 936 977 1046 1183 1211 1279 1417 1692 2105 2518 2793 3068
800 20 Watt =   W =  790 834 983 1013 1058 1132 1281 1311 1386 1534 1832 2279 2726 3024 3322
880 22 Watt =   W =  850 898 1058 1090 1138 1219 1379 1411 1491 1651 1972 2453 2934 3255 3575
960 24 Watt =   W =  899 950 1119 1153 1204 1289 1459 1492 1577 1747 2086 2595 3104 3443 -
1040 26 Watt =   W =  954 1008 1188 1224 1278 1368 1548 1584 1674 1854 2214 2754 3294 - -
1120 28 Watt =   W =  1009 1066 1256 1294 1351 1446 1636 1675 1770 1960 2341 2911 3482 - -
1200 30 Watt =   W =  1063 1123 1323 1364 1424 1524 1724 1765 1865 2065 2466 3068 - - -
1280 32 Watt =   W =  1117 1180 1391 1433 1496 1601 1812 1854 1960 2170 2592 3224 - - -
1360 34 Watt =   W =  1171 1237 1458 1502 1569 1679 1900 1944 2055 2275 2717 - - - -
1440 36 Watt =   W =  1225 1294 1525 1571 1641 1756 1987 2033 2149 2380 2842 - - - -
1520 38 Watt =   W =  1278 1351 1592 1640 1713 1833 2074 2123 2243 2485 2967 - - - -
1600 40 Watt =   W =  1332 1408 1659 1709 1785 1911 2162 2212 2338 2589 3092 - - - -
1680 42 Watt =   W =  1387 1465 1727 1779 1857 1988 2250 2302 2433 2695 - - - - -
1760 44 Watt =   W =  1440 1522 1794 1848 1930 2065 2337 2392 2527 2799 - - - - -
1840 46 Watt =   W =  1494 1579 1861 1917 2002 2143 2425 2481 2622 - - - - - -
1920 48 Watt =   W =  1549 1636 1929 1987 2075 2221 2513 2571 2718 - - - - - -
2000 50 Watt =   W =  1603 1693 1996 2056 2147 2298 2601 2661 2812 - - - - - -

Momak Opis Dokument Preuzimanja

Tehnički list

Catalogs

 Color chart 2023 Color chart 2023

Calcola la potenza termica HR

Kako odabrati Ellipsis 30_H 2 radijator za svoj dom? Kako znati koja je prava snaga termica za grijanje svake sobe? Online izračun zahtjeva termico omogućuje vam da pronađete najprikladniji radijator za svoj životni prostor
