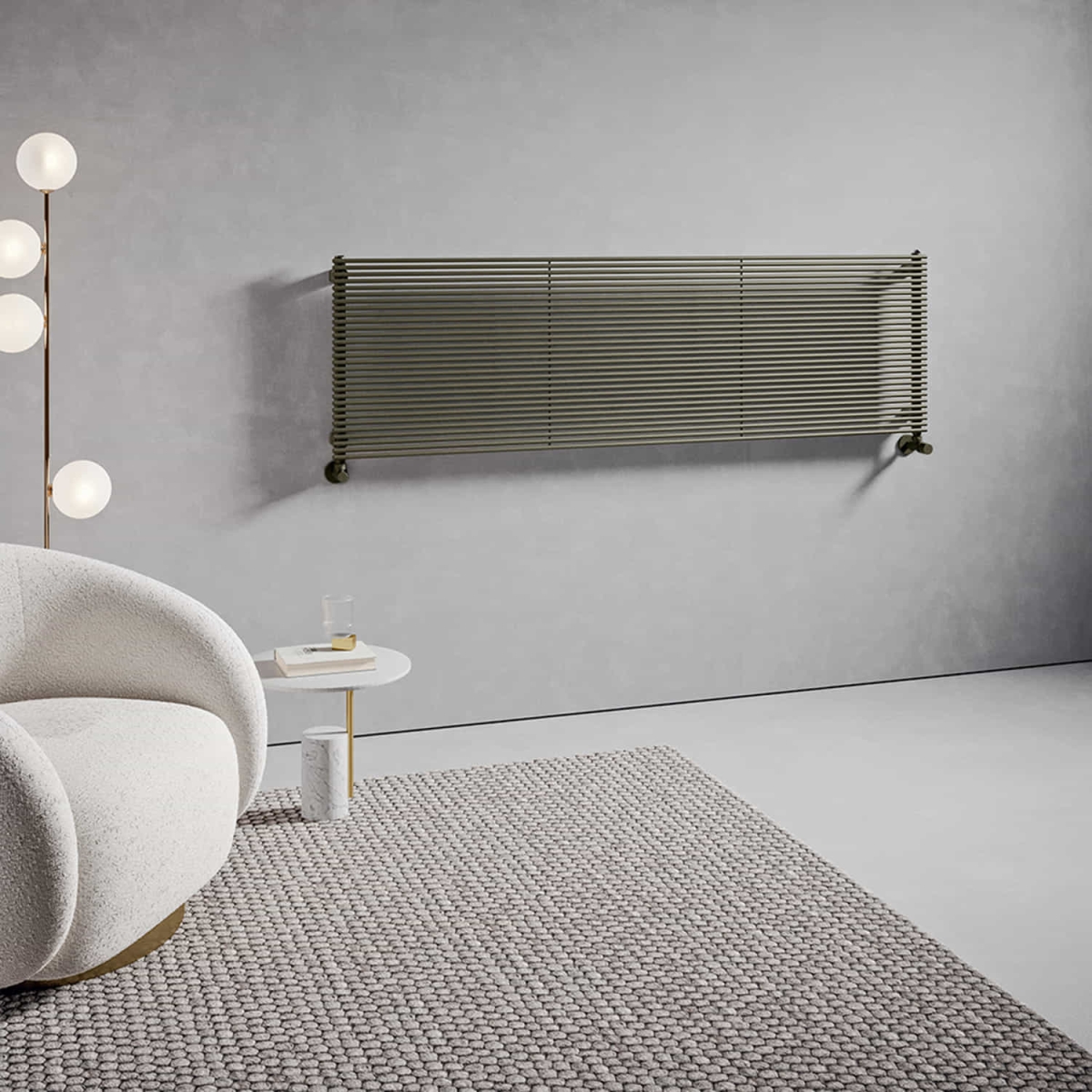

Arpa 12 Orizontal

ARPA 12 orizontală reprezintă evoluția mobilarea estetic radiatorului, datorită extensiei sale longitudinale și la profilul patrat al elementelor. Fiecare cerință caloric este îndeplinită de modularitatea și lățimea intervalului. 15 sunt propunerile latimi, de la 4 la 60 de elemente.

Configurați Fișa cu date

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

Calculați puterea termic

Cum alegi caloriferul Arpa 12 Orizontal pentru casa ta? Cum să știi care este puterea potrivită termic pentru a încălzi fiecare cameră? Calculul online al cerințelor termic vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit

Model	Elemente	Adâncime (mm)	Înălțime (mm)	Lățimea (mm)	Putere termică (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configurați-vă ARPA_H

Arpa 12 Orizontal

Arpa 12_2 Orizontal

Arpa 18 Orizontal

Arpa 18_2 Orizontal

Arpa 23 Orizontal

Arpa 23_2 Orizontal

Alegeți cel mai folosit

Robinet tur-retur termostatizabil stânga (înalt/bas)

Robinet tur-retur termostatizabil stânga (dreapta stânga)

Robinete 50 mm stânga

Selectați finisajul supapei

Alb standard

Chrome

V-a potrivit caloriferului

-

Putere termică

Showroom Căutați showroom

Nu știți puterea termică?

Descoperiți accesoriile

Caracteristici constructive

colectoare rotunde cu diametrul de 30 mm
elemente de oţel cu diametrul 12 mm
filetări la extremităţile colectorului, 1/2” G dreapta
presiunea maximă de lucru admisă 10 bar
temperatura maximă de lucru admisă 95°C

Joasa temperatura

Calorifer hidraulic

Model	Adâncime (mm)	Lungime (mm)	Ampatament (mm)	Greutate (kg)	Capacitate (lt)
520	40,0	520	470	0,23	0,06
550	40,0	550	500	0,24	0,06
650	40,0	650	600	0,27	0,07
670	40,0	670	620	0,27	0,07
700	40,0	700	650	0,28	0,07
750	40,0	750	700	0,29	0,07
850	40,0	850	800	0,33	0,08
870	40,0	870	820	0,34	0,08
920	40,0	920	870	0,35	0,09
1220	40,0	1220	1170	0,45	0,10
1520	40,0	1520	1470	0,54	0,13
1820	40,0	1820	1770	0,64	0,15
2020	40,0	2020	1970	0,70	0,17
2220	40,0	2220	2170	0,77	0,18
2520	40,0	2520	2470	0,87	0,20

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap ARPA 12 Orizontal, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard

kit pentru fixare pe perete dotate cu șuruburi și dibluri
dop de 1/2”
elemente de acoperire
aerisitor 1/2” cromat

Putere termică pe metru liniar

Numărul de elemente	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	54	56	58	60
Randament pe metru liniar Watt la Δt=60°C	279,7	341,2	402,6	463,9	525,0	585,4	645,5	705,3	766,7	828,1	882,7	945,4	1.006,1	1.065,0	1.121,7	1.176,4	1.228,9	1.279,7	1.328,6	1.375,4	1.420,5	1.468,4	1.514,9	1.559,8	1.603,3	1.645,2	1.685,9	1.725,0	1.762,9
Randament pe metru liniar Watt la Δt=50°C	221,0	269,7	318,5	367,2	415,9	464,7	513,4	562,1	610,8	659,6	708,3	759,3	808,7	856,7	903,1	948,0	991,3	1.033,2	1.073,7	1.112,6	1.150,2	1.186,3	1.221,1	1.254,5	1.286,6	1.317,3	1.346,8	1.375,0	1.402,0
Randament pe metru liniar Watt la Δt=40°C	165,7	202,3	239,1	275,9	312,8	350,3	387,9	425,8	462,5	499,3	541,1	580,6	619,0	656,4	692,6	727,9	762,1	795,2	827,3	858,3	888,3	913,7	937,9	960,9	982,8	1.003,5	1.023,2	1.041,7	1.059,3
Randament pe metru liniar Watt la Δt=30°C	114,2	139,7	165,2	190,8	216,6	243,3	270,3	297,6	323,2	348,7	382,3	410,8	438,5	465,6	492,0	517,8	542,9	567,4	591,2	614,2	636,7	652,6	667,5	681,4	694,5	706,6	717,9	728,3	738,0
Randament pe metru liniar Watt la Δt=20°C	67,6	82,8	98,1	113,5	129,0	145,6	162,5	179,7	195,0	210,2	234,4	252,3	269,8	287,0	303,8	320,4	336,7	352,6	368,1	383,3	398,2	406,1	413,3	419,8	425,7	431,0	435,7	439,8	443,4
Schimbarea exponentului	1,292	1,289	1,285	1,282	1,277	1,267	1,256	1,245	1,246	1,248	1,207	1,203	1,198	1,194	1,189	1,184	1,179	1,173	1,168	1,163	1,158	1,170	1,182	1,195	1,207	1,219	1,232	1,244	1,256

Î

= Înălțime (mm)

E

= Nr. Elem.

Î Înălțime (mm)	E Nr. Elem.		520	550	650	670	700	750	850	870	920	1220	1520	1820	2020	2220	2520
76	4	Watt = W =	145	154	182	187	196	210	238	243	257	341	425	509	565	621	705
112	6	Watt = W =	177	188	222	229	239	256	290	297	314	416	519	621	689	757	860
148	8	Watt = W =	209	221	262	270	282	302	342	350	370	491	612	733	813	894	1014
184	10	Watt = W =	241	255	302	311	325	348	394	404	427	566	705	844	937	1030	1169
220	12	Watt = W =	273	289	341	352	368	394	446	457	483	641	798	956	1061	1166	1323
256	14	Watt = W =	304	322	380	392	410	439	498	509	539	714	890	1065	1182	1299	1475
292	16	Watt = W =	336	355	420	432	452	484	549	562	594	787	981	1175	1304	1433	1627
328	18	Watt = W =	367	388	458	473	494	529	600	614	649	860	1072	1284	1425	1566	1777
364	20	Watt = W =	399	422	498	514	537	575	652	667	705	935	1165	1395	1549	1702	1932
400	22	Watt = W =	431	455	538	555	580	621	704	720	762	1010	1259	1507	1673	1838	2087
436	24	Watt = W =	459	485	574	591	618	662	750	768	812	1077	1342	1606	1783	1960	2224
472	26	Watt = W =	492	520	615	633	662	709	804	823	870	1153	1437	1721	1910	2099	2383
508	28	Watt = W =	523	553	654	674	704	755	855	875	926	1227	1529	1831	2032	2234	2535
544	30	Watt = W =	554	586	692	714	745	799	905	927	980	1299	1619	1938	2151	2364	2684
580	32	Watt = W =	583	617	729	752	785	841	953	976	1032	1369	1705	2042	2266	2490	2827
616	34	Watt = W =	612	647	765	788	823	882	1000	1023	1082	1435	1788	2141	2376	2612	2964
652	36	Watt = W =	639	676	799	823	860	922	1045	1069	1131	1499	1868	2237	2482	2728	3097
688	38	Watt = W =	665	704	832	857	896	960	1088	1113	1177	1561	1945	2329	2585	2841	3225
724	40	Watt = W =	691	731	864	890	930	996	1129	1156	1222	1621	2019	2418	2684	2949	3348
760	42	Watt = W =	715	756	894	922	963	1032	1169	1197	1265	1678	2091	2503	2778	3053	3466
796	44	Watt = W =	739	781	923	952	994	1065	1207	1236	1307	1733	2159	2585	2869	3154	3580
832	46	Watt = W =	764	808	954	984	1028	1101	1248	1277	1351	1791	2232	2672	2966	3260	3700
868	48	Watt = W =	788	833	985	1015	1060	1136	1288	1318	1394	1848	2303	2757	3060	3363	3817
904	50	Watt = W =	811	858	1014	1045	1092	1170	1326	1357	1435	1903	2371	2839	3151	3463	3931
940	52	Watt = W =	834	882	1042	1074	1122	1202	1363	1395	1475	1956	2437	2918	3239	3559	4040
976	54	Watt = W =	856	905	1069	1102	1152	1234	1398	1431	1514	2007	2501	2994	3323	3652	4146
1012	56	Watt = W =	877	927	1096	1130	1180	1264	1433	1467	1551	2057	2563	3068	3405	3743	4248
1048	58	Watt = W =	897	949	1121	1156	1208	1294	1466	1501	1587	2105	2622	3140	3485	3830	-
1084	60	Watt = W =	917	970	1146	1181	1234	1322	1498	1534	1622	2151	2680	3208	3561	3914	-
