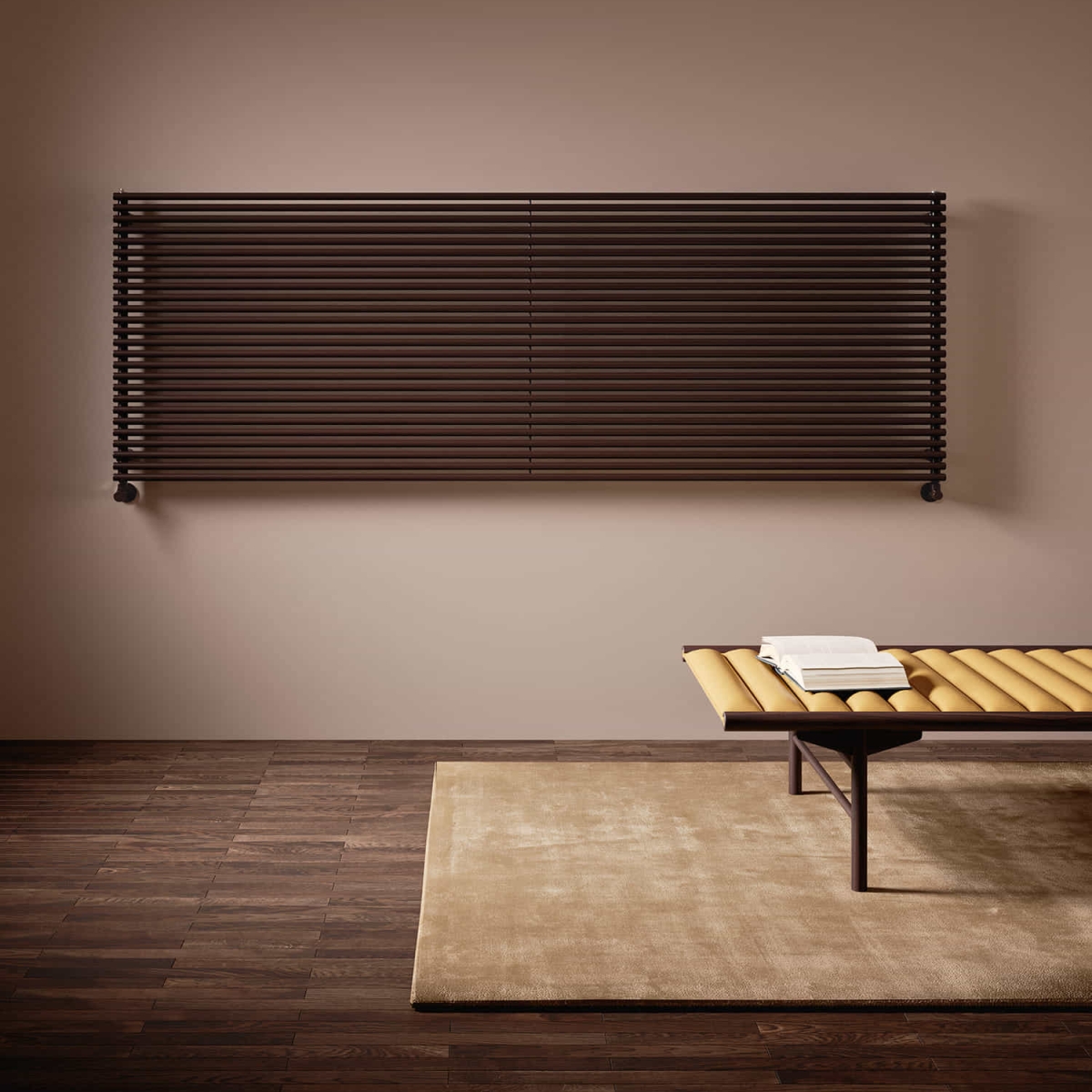

Arpa 23 Orizontal

Formă musicală care îmbină personalitatea şi funcţionalitatea. Ideal pentru spaţii mari şi mici, inclusiv cu instalaţii de joasă temperatură. ARPA 23 Orizontal este disponibil în 13 lățimi, 19 înălţimi și puturee termice de 118 la 4122 Watt.

Configurați Fișa cu date

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

Calculați puterea termic

Cum alegi caloriferul Arpa 23 Orizontal pentru casa ta? Cum să știi care este puterea potrivită termic pentru a încălzi fiecare cameră? Calculul online al cerințelor termic vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit

Model	Elemente	Adâncime (mm)	Înălțime (mm)	Lățimea (mm)	Putere termică (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configurați-vă ARPA_H

Arpa 12 Orizontal

Arpa 12_2 Orizontal

Arpa 18 Orizontal

Arpa 18_2 Orizontal

Arpa 23 Orizontal

Arpa 23_2 Orizontal

Alegeți cel mai folosit

Robinet tur-retur termostatizabil stânga (înalt/bas)

Robinet tur-retur termostatizabil stânga (dreapta stânga)

Robinete 50 mm stânga

Selectați finisajul supapei

Alb standard

Chrome

V-a potrivit caloriferului

-

Putere termică

Showroom Căutați showroom

Nu știți puterea termică?

Descoperiți accesoriile

Caracteristici constructive

colectoare rotunde cu diametrul de 30 mm
elemente rotunde de oţel cu diametrul 23 mm
filetări la extremităţile colectorului, 1/2” G dreapta
presiunea maximă de lucru admisă 8 bar
temperatura maximă de lucru admisă 95°C

Joasa temperatura

Calorifer hidraulic

Model	Adâncime (mm)	Lungime (mm)	Ampatament (mm)	Greutate (kg)	Capacitate (lt)
520	50,0	520	470	0,46	0,20
550	50,0	550	500	0,48	0,20
650	50,0	650	600	0,55	0,24
670	50,0	670	620	0,56	0,24
700	50,0	700	650	0,58	0,25
750	50,0	750	700	0,62	0,27
850	50,0	850	800	0,69	0,30
870	50,0	870	820	0,70	0,31
920	50,0	920	870	0,74	0,33
1520	50,0	1520	1470	1,16	0,52
1820	50,0	1820	1770	1,37	0,62
2020	50,0	2020	1970	1,50	0,69
2520	50,0	2520	2470	1,85	0,85

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap ARPA 23 Orizontal, se consideră ideale pentru proiectarea la joasă temperatură un ∆t la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard

kit pentru fixare pe perete dotate cu șuruburi și dibluri
dop de 1/2”
elemente de acoperire
aerisitor 1/2” cromat

Putere termică pe metru liniar

Numărul de elemente	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40
Randament pe metru liniar Watt la Δt=60°C	226,3	346,8	466,0	583,6	698,7	810,6	920,1	1.026,6	1.133,0	1.236,8	1.338,6	1.439,8	1.539,0	1.635,8	1.718,0	1.806,0	1.891,9	1.975,0	2.056,2
Randament pe metru liniar Watt la Δt=50°C	180,8	277,3	372,8	467,1	559,7	650,6	739,8	827,1	912,5	995,9	1.077,5	1.157,1	1.234,8	1.310,5	1.384,4	1.456,4	1.526,5	1.594,7	1.661,2
Randament pe metru liniar Watt la Δt=40°C	137,4	210,9	283,7	355,7	426,6	497,1	566,5	634,9	700,2	764,0	826,2	885,5	943,0	999,1	1.063,0	1.119,3	1.173,9	1.227,5	1.279,5
Randament pe metru liniar Watt la Δt=30°C	96,4	148,2	199,5	250,4	300,6	351,4	401,6	451,5	497,6	542,8	586,7	627,1	666,2	704,2	756,1	797,1	836,7	875,9	913,8
Randament pe metru liniar Watt la Δt=20°C	58,5	90,1	121,4	152,6	183,5	215,5	247,3	279,3	307,5	335,3	362,1	385,7	408,2	430,1	467,9	494,0	519,2	544,4	568,6
Schimbarea exponentului	1,231	1,227	1,224	1,221	1,217	1,206	1,196	1,185	1,187	1,188	1,190	1,199	1,208	1,216	1,184	1,180	1,177	1,173	1,170

Î

= Înălțime (mm)

E

= Nr. Elem.

Î Înălțime (mm)	E Nr. Elem.		520	550	650	670	700	750	850	870	920	1520	1820	2020	2520
130	4	Watt = W =	118	124	147	152	158	170	192	197	208	344	412	457	570
198	6	Watt = W =	180	191	225	232	243	260	295	302	319	527	631	701	874
266	8	Watt = W =	242	256	303	312	326	350	396	405	429	708	848	941	1174
334	10	Watt = W =	303	321	379	391	409	438	496	508	537	887	1062	1179	1471
402	12	Watt = W =	363	384	454	468	489	524	594	608	643	1062	1272	1411	1761
470	14	Watt = W =	422	446	527	543	567	608	689	705	746	1232	1475	1637	2043
538	16	Watt = W =	478	506	598	616	644	690	782	800	846	1399	1675	1859	2319
606	18	Watt = W =	534	565	667	688	719	770	873	893	944	1560	1868	2074	2587
674	20	Watt = W =	589	623	736	759	793	850	963	986	1042	1722	2062	2289	2855
742	22	Watt = W =	643	680	804	829	866	928	1051	1076	1138	1880	2251	2498	3117
810	24	Watt = W =	696	736	870	897	937	1004	1138	1165	1232	2035	2436	2704	3373
878	26	Watt = W =	749	792	936	965	1008	1080	1224	1253	1325	2188	2620	2908	3628
946	28	Watt = W =	800	846	1000	1031	1077	1154	1308	1339	1416	2339	2801	3109	3878
1014	30	Watt = W =	851	900	1063	1096	1145	1227	1390	1423	1505	2486	2977	3304	4122
1082	32	Watt = W =	893	945	1117	1151	1203	1289	1460	1495	1581	2611	3127	3470	-
1150	34	Watt = W =	939	993	1174	1210	1264	1355	1535	1571	1662	2745	3287	3648	-
1218	36	Watt = W =	984	1041	1230	1268	1324	1419	1608	1646	1741	2876	3443	3822	-
1286	38	Watt = W =	1027	1086	1284	1323	1383	1481	1679	1718	1817	3002	3595	3990	-
1354	40	Watt = W =	1069	1131	1337	1378	1439	1542	1748	1789	1892	3125	3742	-	-
