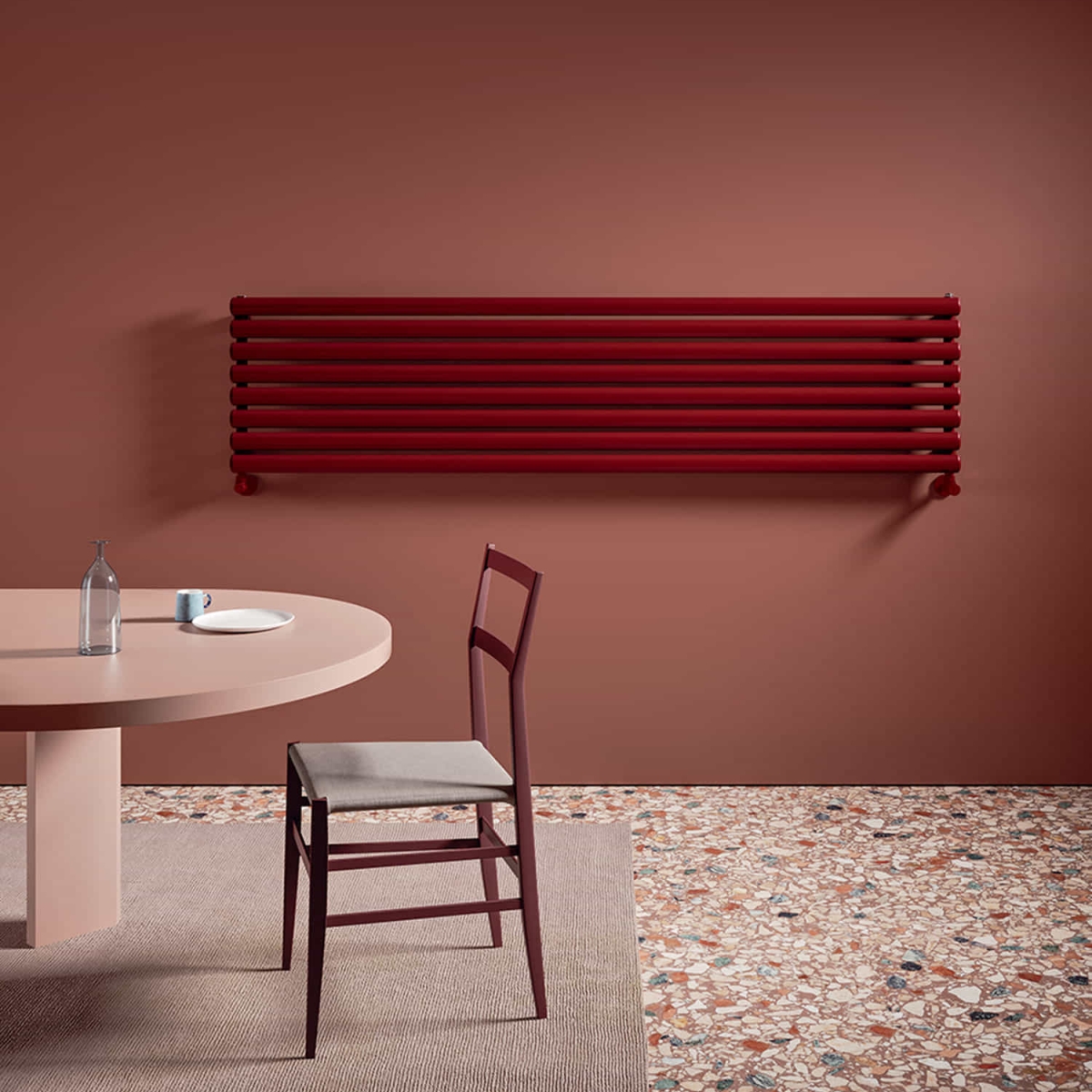

Ellipsis_H
Un clasic care nu se demodează niciodată, ELLIPSIS încălzitorul de prosoape este deosebit de potrivit pentru rafinat medii. ELLIPSIS_H Orizontal este disponibil în 9 înălțimi, de la 4 la 30 de elemente și puteri termice de la 140 la 3073 Watt.
Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.
Configurați-vă ELLIPSIS_H
Configurați-vă ELLIPSIS_H
-
Putere termică
Descoperiți accesoriile
Loading...
Caracteristici constructive
- colectoare cu secţiunea circulară cu diametrul de 30 mm
- elemente de oţel cu secțiune eliptică 50x25 mm
- filetarea extremităţii colectorului 1/2” G dx
- presiunea maximă admisă de 4 bar
- temperatura maximă admisă de 95˚C
| Model | Adâncime (mm) | Lungime (mm) | Ampatament (mm) | Greutate (kg) | Capacitate (lt) |
|---|---|---|---|---|---|
| 520 | 53,0 | 520 | 470 | 0,75 | 0,50 |
| 650 | 53,0 | 650 | 600 | 0,88 | 0,61 |
| 700 | 53,0 | 700 | 650 | 0,93 | 0,65 |
| 920 | 53,0 | 920 | 870 | 1,15 | 0,84 |
| 1020 | 53,0 | 1020 | 970 | 1,25 | 0,93 |
| 1220 | 53,0 | 1220 | 1170 | 1,45 | 1,09 |
| 1520 | 53,0 | 1520 | 1470 | 1,75 | 1,35 |
| 1820 | 53,0 | 1820 | 1770 | 2,05 | 1,60 |
| 2020 | 53,0 | 2020 | 1970 | 2,25 | 1,77 |
Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap ELLIPSIS_H Orizontal, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C
Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n
Echipament standard
- kit pentru fixare pe perete dotate cu șuruburi și dibluri
- dop de 1/2”
- elemente de acoperire
- aerisitor 1/2” cromat
Putere termică pe metru liniar
| Numărul de elemente | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Randament pe metru liniar Watt la Δt=60°C | 341,2 | 510,5 | 681,6 | 847,8 | 1.016,0 | 1.181,7 | 1.346,4 | 1.510,2 | 1.673,2 | 1.835,2 | 1.996,4 | 2.156,7 | 2.316,2 | 2.474,9 |
| Randament pe metru liniar Watt la Δt=50°C | 269,6 | 404,4 | 538,2 | 672,5 | 808,8 | 943,6 | 1.078,4 | 1.213,2 | 1.348,0 | 1.482,8 | 1.617,6 | 1.752,4 | 1.887,2 | 2.022,0 |
| Randament pe metru liniar Watt la Δt=40°C | 202,1 | 304,1 | 403,1 | 506,6 | 611,8 | 716,5 | 821,9 | 927,9 | 1.034,7 | 1.142,2 | 1.250,4 | 1.359,2 | 1.468,8 | 1.578,9 |
| Randament pe metru liniar Watt la Δt=30°C | 139,4 | 210,5 | 277,7 | 351,5 | 426,9 | 502,4 | 579,0 | 656,8 | 735,8 | 815,9 | 897,2 | 979,6 | 1.063,1 | 1.147,8 |
| Randament pe metru liniar Watt la Δt=20°C | 82,5 | 125,4 | 164,2 | 210,1 | 257,0 | 304,6 | 353,4 | 403,6 | 455,0 | 507,8 | 561,9 | 617,4 | 674,2 | 732,3 |
| Schimbarea exponentului | 1,292 | 1,278 | 1,295 | 1,270 | 1,251 | 1,234 | 1,217 | 1,201 | 1,185 | 1,169 | 1,154 | 1,139 | 1,123 | 1,108 |
| Î Înălțime (mm) | E Nr. Elem. | 520 | 650 | 700 | 920 | 1020 | 1220 | 1520 | 1820 | 2020 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 240 | 4 | Watt = W = | 140 | 175 | 189 | 248 | 275 | 329 | 410 | 491 | 545 |
| 360 | 6 | Watt = W = | 210 | 263 | 283 | 372 | 412 | 493 | 615 | 736 | 817 |
| 480 | 8 | Watt = W = | 280 | 350 | 377 | 495 | 549 | 657 | 818 | 980 | 1087 |
| 600 | 10 | Watt = W = | 350 | 437 | 471 | 619 | 686 | 821 | 1022 | 1224 | 1359 |
| 720 | 12 | Watt = W = | 421 | 526 | 566 | 744 | 825 | 987 | 1229 | 1472 | 1634 |
| 840 | 14 | Watt = W = | 491 | 613 | 661 | 868 | 962 | 1151 | 1434 | 1717 | 1906 |
| 960 | 16 | Watt = W = | 561 | 701 | 755 | 992 | 1100 | 1316 | 1639 | 1963 | 2178 |
| 1080 | 18 | Watt = W = | 631 | 789 | 849 | 1116 | 1237 | 1480 | 1844 | 2208 | 2451 |
| 1200 | 20 | Watt = W = | 701 | 876 | 944 | 1240 | 1375 | 1645 | 2049 | 2453 | 2723 |
| 1320 | 22 | Watt = W = | 771 | 964 | 1038 | 1364 | 1512 | 1809 | 2254 | 2699 | 2995 |
| 1440 | 24 | Watt = W = | 841 | 1051 | 1132 | 1488 | 1650 | 1973 | 2459 | 2944 | - |
| 1560 | 26 | Watt = W = | 911 | 1139 | 1227 | 1612 | 1787 | 2138 | 2664 | - | - |
| 1680 | 28 | Watt = W = | 981 | 1227 | 1321 | 1736 | 1925 | 2302 | 2869 | - | - |
| 1800 | 30 | Watt = W = | 1051 | 1314 | 1415 | 1860 | 2062 | 2467 | 3073 | - | - |
| Tip | Descriere | Document | Descărcări |
|---|---|---|---|
|
Fișa cu date |
|||
|
Allacciamenti |
Conexiuni Hidraulice calorifere decorative | Allacciamenti Arredo RO | |
|
Catalogs RO |
Color chart | Color chart | |
|
Manual de instalare |
FOISTR0394M | FOISTR0394M | |
|
Manual de instalare |
FOISTR0431M | FOISTR0431M | |
|
Manual de instalare |
FOISTR1097M | FOISTR1097M |
