Ellipsis_V 2

Cu versatilitatea sa, ELLIPSIS_V 2 Vertical se transformă spaţiul devenind protagonistul absolut al oricărui stil de mobilier. ELLIPSIS_V 2 Vertical este disponibil în 9 înălțimi, de la 4 la 30 de elemente și puteri termice de la 290 la 4067 Watt.

Configurați Fișa cu date

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

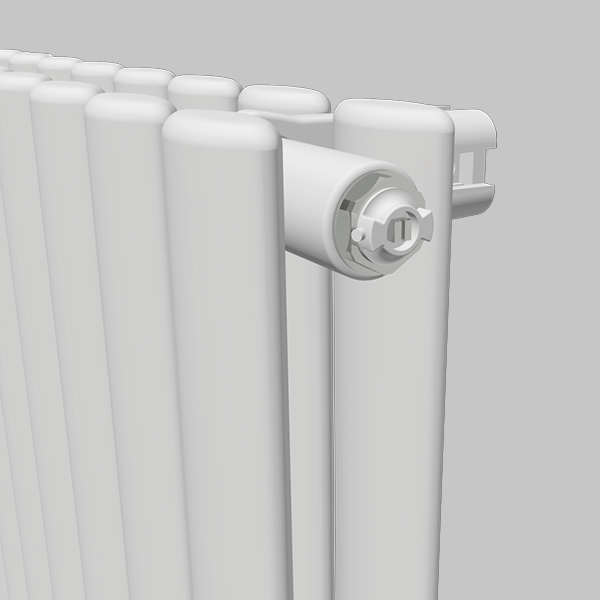

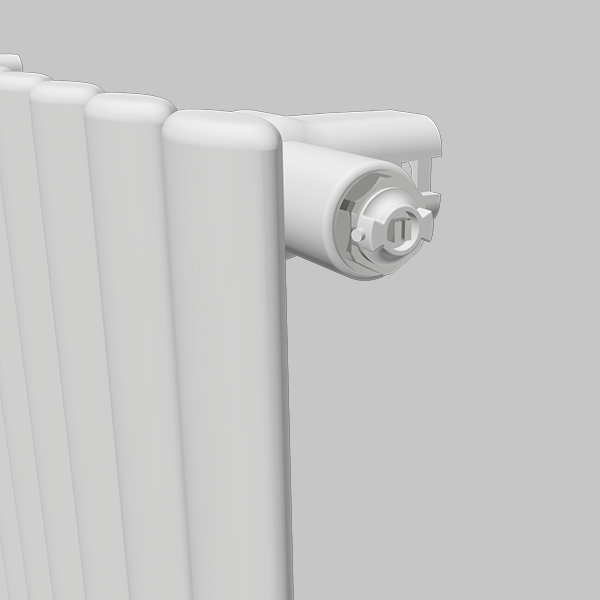

Ellipsis 2, vertical, 10 elemente, înălțimea 1820 mm, lățime 600 mm, Alb Opac Ellipsis 2, vertical, 10 elemente, înălțimea 1820 mm, lățime 600 mm, Alb Opac, (detaliu) Ellipsis V 2, vertical, 10 elemente, înălțimea 2020 mm, lățime 600 mm, Sunstone Ellipsis V 2, Sunstone, (detaliu)

Calculați puterea termic

Cum alegi caloriferul Ellipsis_V 2 pentru casa ta? Cum să știi care este puterea potrivită termic pentru a încălzi fiecare cameră? Calculul online al cerințelor termic vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit

Se salvează...

Configurați-vă ELLIPSIS_V

Loader
Finisajele și modelele reprezentate nu trebuie considerate obligatorii și pot să nu aibă o corespondență perfectă cu produsul livrat.

Configurați-vă ELLIPSIS_V

Ellipsis_V
Ellipsis_V 2
Alegeți cel mai folosit
Anulează selecția
Robinet tur-retur termostatizabil stânga (înalt/bas)
Robinet tur-retur termostatizabil stânga (dreapta stânga)
Robinete 50 mm stânga
Selectați finisajul supapei
Selectați seria
Selectați suprafața
Alege perete
Alege podeaua
Travertin întunecat
Travertin ușor
Gresie
Mahon
Stejar
Scânduri de lemn

-

Putere termică
Showroom Căutați showroom
Nu știți puterea termică?

Descoperiți accesoriile

APPUFIORE APPUQUADRO APPUTONDO
VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
AMENSPAVPA
KIT2MORSA28 ATTMORS28

Caracteristici constructive

  • colectoare cu secţiunea circulară cu diametrul de 30 mm
  • elemente de oţel cu secțiune eliptică 50x25 mm
  • filetarea extremităţii colectorului 1/2” G dx
  • presiunea maximă admisă de 4 bar
  • temperatura maximă admisă de 95˚C
Ellipsis_V 2
Joasa temperatura

Joasa temperatura
Calorifer hidraulic

Calorifer hidraulic

Model Adâncime (mm) Înălțime (mm) Ampatament (mm) Greutate (kg) Capacitate (lt) Exponent
520 76,0 520 470 1,34 0,94 72,6 57,5 43,2 29,9 17,8 1,280
650 76,0 650 600 1,60 1,16 91,0 71,9 53,8 37,1 21,9 1,295
700 76,0 700 650 1,70 1,25 98,0 77,4 58,0 39,9 23,6 1,295
920 76,0 920 870 2,15 1,62 127,6 100,4 74,9 51,3 30,1 1,314
1020 76,0 1020 970 2,35 1,79 140,1 110,3 82,2 56,3 33,1 1,314
1220 76,0 1220 1170 2,75 2,12 165,2 130,1 97,1 66,6 39,2 1,310
1520 76,0 1520 1470 3,35 2,63 203,4 160,3 119,7 82,2 48,4 1,306
1820 76,0 1820 1770 3,95 3,14 241,0 190,1 142,2 97,7 57,6 1,302
2020 76,0 2020 1970 4,35 3,48 265,4 209,4 156,7 107,8 63,7 1,300

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap ELLIPSIS_V 2 Vertical, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard
  • kit pentru fixare pe perete dotate cu șuruburi și dibluri
  • dop de 1/2”
  • elemente de acoperire
  • aerisitor 1/2” cromat

L
= Lungime (mm)
E
= Nr. Elem.
L Lungime (mm) E Nr. Elem.   520 650 700 920 1020 1220 1520 1820 2020
240 4 Watt =   W =  290 364 392 510 560 661 813 964 1061
360 6 Watt =   W =  435 546 588 765 841 991 1220 1446 1592
480 8 Watt =   W =  581 728 784 1020 1121 1322 1627 1928 2123
600 10 Watt =   W =  726 910 980 1276 1401 1652 2034 2410 2654
720 12 Watt =   W =  871 1092 1176 1531 1681 1983 2440 2892 3184
840 14 Watt =   W =  1016 1274 1372 1786 1961 2313 2847 3374 3715
960 16 Watt =   W =  1161 1456 1568 2041 2241 2643 3254 3856 -
1080 18 Watt =   W =  1306 1638 1764 2296 2522 2974 3660 - -
1200 20 Watt =   W =  1452 1820 1960 2551 2802 3304 4067 - -
1320 22 Watt =   W =  1597 2002 2156 2806 3082 3635 - - -
1440 24 Watt =   W =  1742 2184 2352 3061 3362 3965 - - -
1560 26 Watt =   W =  1887 2365 2547 3317 3642 - - - -
1680 28 Watt =   W =  2032 2547 2743 3572 3923 - - - -
1800 30 Watt =   W =  2177 2729 2939 3827 - - - - -

Tip Descriere Document Descărcări

Fișa cu date

Allacciamenti

 Conexiuni Hidraulice calorifere decorative Allacciamenti Arredo RO

Catalogs RO

 Color chart Color chart

Certificarea produselor

 ELLIPSIS_VERTICAL_DOUBLE_certification ELLIPSIS_VERTICAL_DOUBLE_certification

Manual de instalare

 FOISTR0394M FOISTR0394M

Manual de instalare

 FOISTR1098M FOISTR1098M

Tip Descriere Document Descărcări

Modelul 3D

 ELLIPSIS_V_2_1800x8 ELLIPSIS_V_2_1800x8
