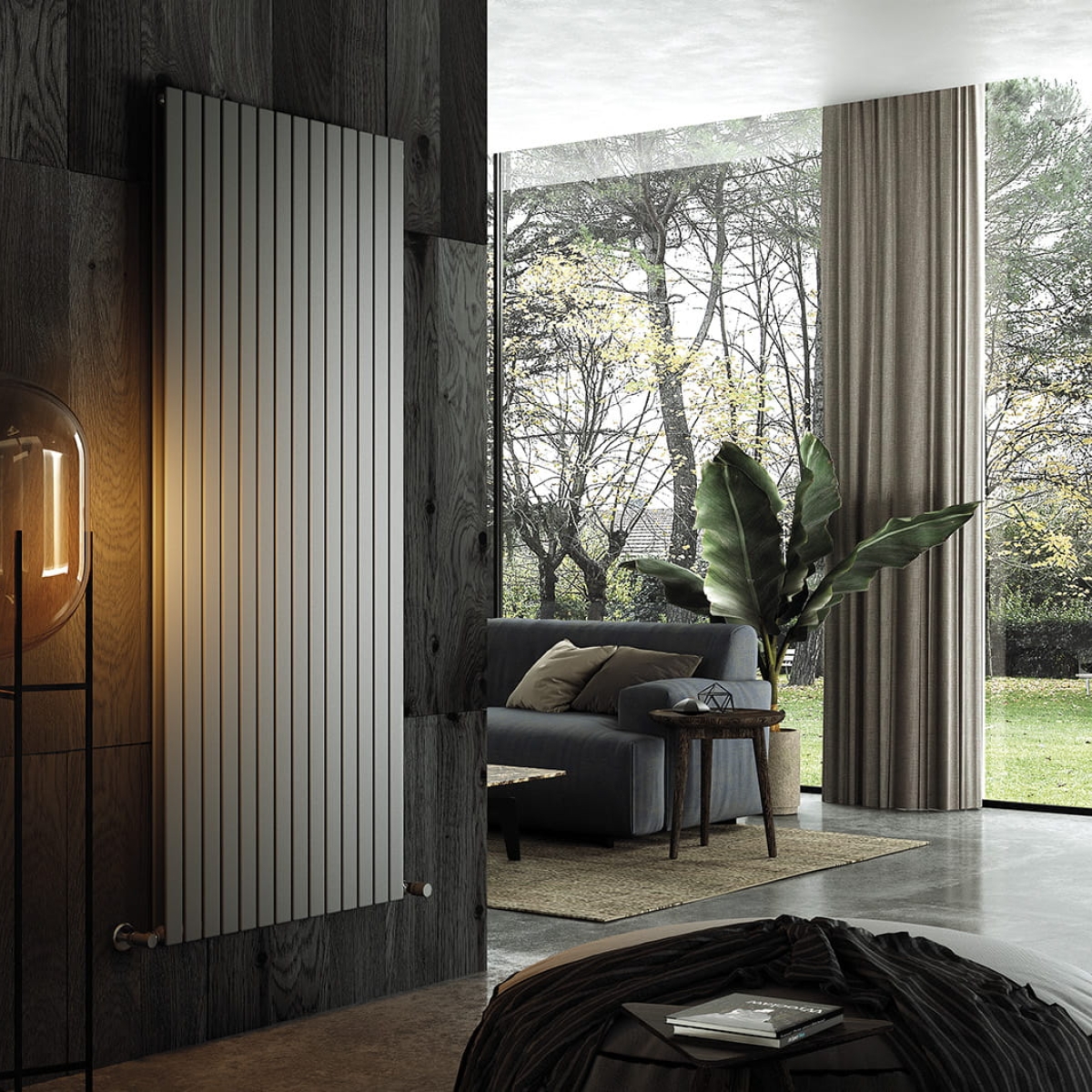

Piano 2 Vertical

PIANO reprezintă evoluția „radiatorului” în forma si culoarea. PIANO 2 Vertical este versiunea cu două niveluri a PIANO Vertical, potrivit pentru medii care necesită o mai mare randamentul caloric. PIANO 2 Vertical este disponibil în 9 înălțimi, de la 4 la 30 elemente și puteri termice de la 254 la 4286 Watt.

Configurați Fișa cu date

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

Configurați-vă PIANO_V

Piano Vertical

Piano 2 Vertical

Alegeți cel mai folosit

Robinet tur-retur termostatizabil stânga (înalt/bas)

Robinet tur-retur termostatizabil stânga (dreapta stânga)

Robinete 50 mm stânga

Selectați finisajul supapei

Alb standard

Chrome

POTRIVIREA RADIATORULUI TĂU

Alege perete

Alege podeaua

Travertin întunecat

Travertin ușor

Gresie

Mahon

Stejar

Scânduri de lemn

Culoare personalizată

-

Putere termică

Showroom Căutați showroom

Descoperiți accesoriile

Caracteristici constructive

colectoare cu secţiunea circulară cu diametrul de 30 mm
elemente de oţel cu secţiune dreptunghiulara 50x10 mm
filetarea extremităţii colectorului 1/2” G dx
presiunea maximă admisă de 4 bar
temperatura maximă admisă de 95˚C

Joasa temperatura

Calorifer hidraulic

Calorifer electric disponibil

Model	Adâncime (mm)	Înălțime (mm)	Ampatament (mm)	Greutate (kg)	Capacitate (lt)		Exponent
520	46,0	520	470	1,16	0,43	63,6 50,2 37,6 25,9 15,3	1,296
700	46,0	700	650	1,52	0,55	83,1 65,5 49,0 33,6 19,8	1,305
920	46,0	920	870	1,96	0,71	106,5 83,8 62,5 42,8 25,1	1,317
1220	46,0	1220	1170	2,61	0,91	137,5 108,1 80,6 55,2 32,4	1,316
1520	46,0	1520	1470	3,16	1,13	167,8 132,1 98,5 67,5 39,6	1,315
1820	46,0	1820	1770	3,76	1,34	197,8 155,7 116,1 79,6 46,7	1,314
2020	46,0	2020	1970	4,16	1,48	217,9 171,3 127,6 87,3 51,2	1,319
2220	46,0	2220	2170	4,61	1,61	237,9 186,9 139,1 95,0 55,5	1,324
2520	46,0	2520	2470	5,16	1,82	267,9 210,1 156,1 106,4 62,0	1,332

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap PIANO 2 Vertical, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard

kit “chela” pentru fixare pe perete dotate cu șuruburi și dibluri
dop de 1/2”
elemente de acoperire
aerisitor 1/2” cromat

L

= Lungime (mm)

E

= Nr. Elem.

L Lungime (mm)	E Nr. Elem.		520	700	920	1220	1520	1820	2020	2220	2520
232	4	Watt = W =	254	333	426	550	671	791	872	952	1071
344	6	Watt = W =	381	499	639	825	1007	1187	1307	1427	1607
456	8	Watt = W =	509	665	852	1100	1343	1583	1743	1903	2143
568	10	Watt = W =	636	831	1065	1375	1678	1978	2179	2379	2679
680	12	Watt = W =	763	998	1278	1650	2014	2374	2615	2855	3214
792	14	Watt = W =	890	1164	1491	1924	2350	2769	3050	3331	3750
904	16	Watt = W =	1017	1330	1704	2199	2685	3165	3486	3806	4286
1016	18	Watt = W =	1144	1496	1918	2474	3021	3561	3922	4282	-
1128	20	Watt = W =	1271	1663	2131	2749	3357	3956	-	-	-
1240	22	Watt = W =	1399	1829	2344	3024	3692	-	-	-	-
1352	24	Watt = W =	1526	1995	2557	3299	4028	-	-	-	-
1464	26	Watt = W =	1653	2161	2770	3574	-	-	-	-	-
1576	28	Watt = W =	1780	2328	2983	3849	-	-	-	-	-
1688	30	Watt = W =	1907	2494	3196	4124	-	-	-	-	-

Tip	Descriere	Document	Descărcări
Fișa cu date			Descărcări PDF
Allacciamenti	Conexiuni Hidraulice calorifere decorative	Allacciamenti Arredo RO	Descărcări PDF
Catalogs RO	Color chart	Color chart	Descărcări PDF
Certificarea produselor	PIANO2_VERTICALE_certification	PIANO2_VERTICALE_certification	Descărcări PDF
Manual de instalare	FOISTR0909M	FOISTR0909M	Descărcări PDF
Manual de instalare	FOISTR0394M	FOISTR0394M	Descărcări PDF
Manual de instalare	FOISTR0676M	FOISTR0676M	Descărcări PDF
Manual de instalare	FOISTR0431M	FOISTR0431M	Descărcări PDF

Tip	Descriere	Document
Modelul 3D	PIANO_2_VERT	PIANO_2_VERT
Modelul 3D	PIANO_2_VERT_H1520_12EL	PIANO_2_VERT_H1520_12EL
Modelul 3D	PIANO_2_VERT_H1520_8EL	PIANO_2_VERT_H1520_8EL
Modelul 3D	PIANO_2_VERT_H1820_10EL	PIANO_2_VERT_H1820_10EL
Modelul 3D	PIANO_2_VERT_H1820_14EL	PIANO_2_VERT_H1820_14EL
Modelul 3D	PIANO_2_VERT_H2020_10EL	PIANO_2_VERT_H2020_10EL
Modelul 3D	PIANO_2_VERT_H2020_6EL	PIANO_2_VERT_H2020_6EL
Modelul 3D	PIANO_2_VERT_H2220_10EL	PIANO_2_VERT_H2220_10EL
Modelul 3D	PIANO_2_VERT_H2520_8EL	PIANO_2_VERT_H2520_8EL
Modelul 3D	PIANO_2_VERT_H920_18EL	PIANO_2_VERT_H920_18EL
Modelul 3D	PIANO_2_VERT_H920_22EL	PIANO_2_VERT_H920_22EL

Calculați puterea termica

Cum alegi caloriferul Piano 2 Vertical pentru casa ta? Cum să știi care este puterea potrivită termica pentru a încălzi fiecare cameră? Calculul online al cerințelor termico vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit
