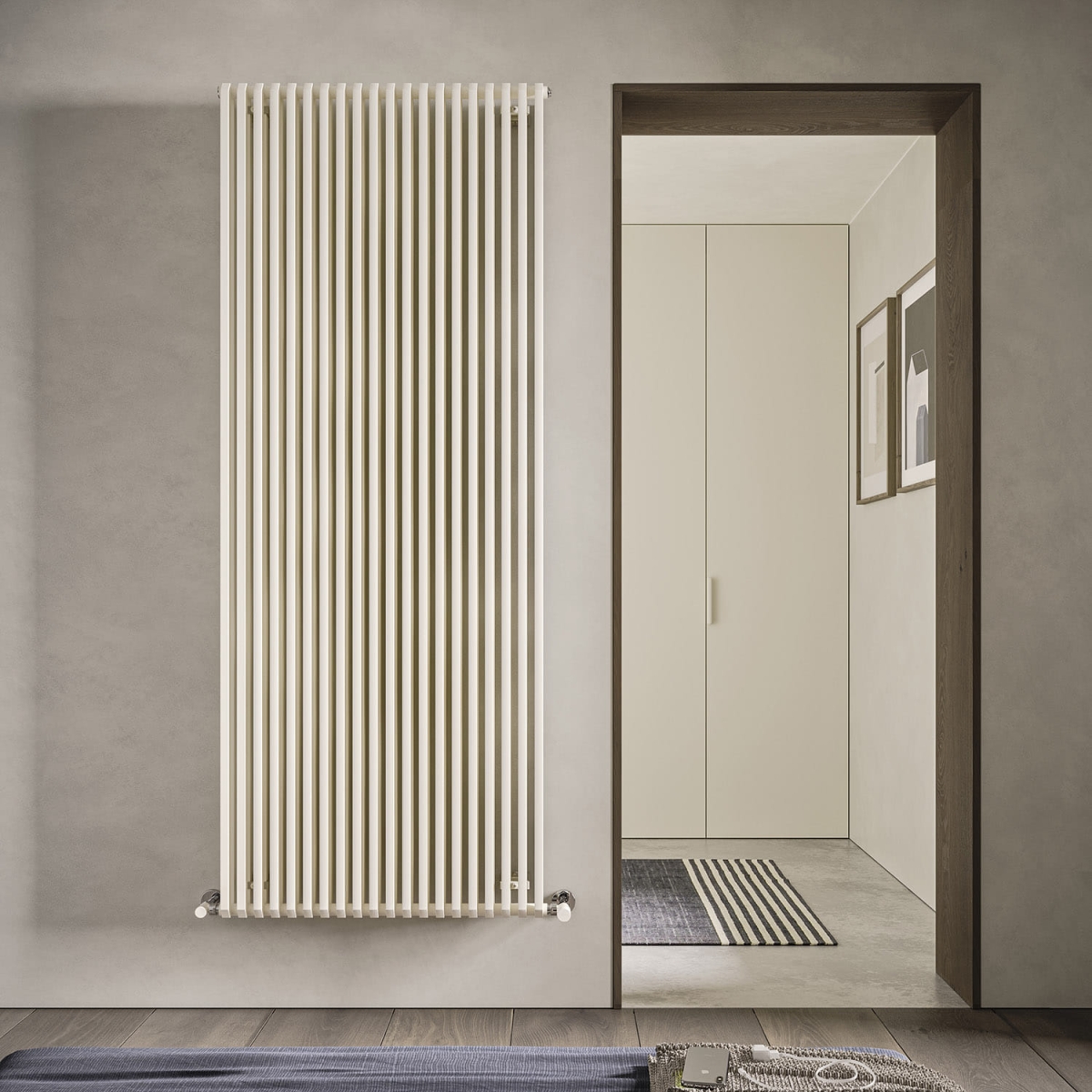

Sax 2 Vertical

Profil riguros, linii puternice și dimensiuni mari modularitatea sunt caracteristicile care fac SAX 2 Vertical un produs unic și contemporan. SAX 2 Vertical este disponibil în 13 înălțimi, de la 4 la 40 elemente și puteri termice de la 220 la 4135 Watt.

Configurați Fișa cu date

Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.

Calculați puterea termic

Cum alegi caloriferul Sax 2 Vertical pentru casa ta? Cum să știi care este puterea potrivită termic pentru a încălzi fiecare cameră? Calculul online al cerințelor termic vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit

Model	Elemente	Adâncime (mm)	Lungime (mm)	Înălțime (mm)	Putere termică (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.lunghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configurați-vă Sax Vertical

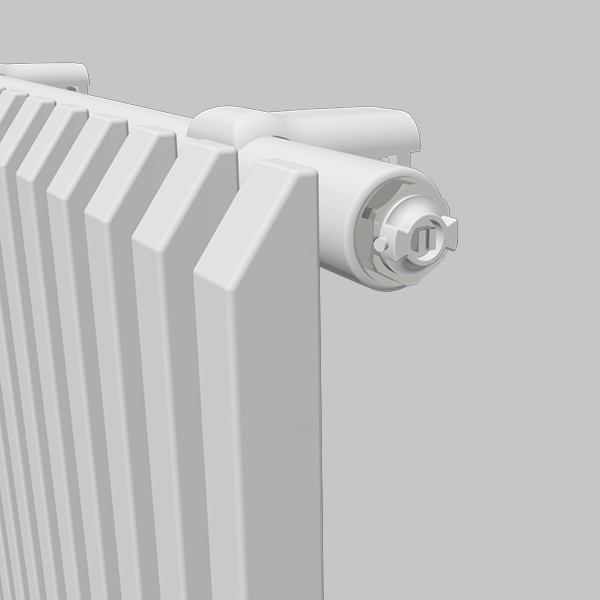

Sax Vertical

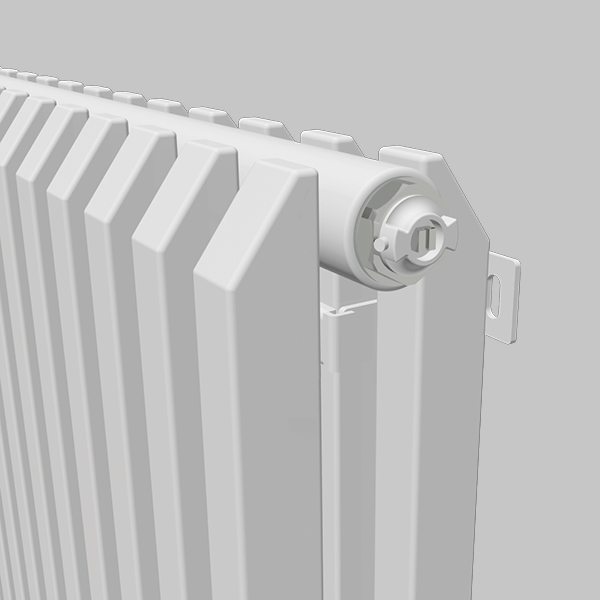

Sax 2 Vertical

Alegeți cel mai folosit

Robinet tur-retur termostatizabil stânga (înalt/bas)

Robinet tur-retur termostatizabil stânga (dreapta stânga)

Robinete 50 mm stânga

Selectați finisajul supapei

Alb standard

Chrome

V-a potrivit caloriferului

Alege perete

Alege podeaua

Travertin întunecat

Travertin ușor

Gresie

Mahon

Stejar

Scânduri de lemn

Culoare personalizată

-

Putere termică

Showroom Căutați showroom

Nu știți puterea termică?

Descoperiți accesoriile

Caracteristici constructive

colectoare cu secţiunea circulară cu diametrul de 30 mm
elemente de oţel cu secţiune dreptunghiulara 20x25 mm
filetarea extremităţii colectorului 1/2” G dx
presiunea maximă admisă de 4 bar
temperatura maximă admisă de 95˚C

Calorifer electric disponibil

Joasa temperatura

Calorifer hidraulic

Model	Adâncime (mm)	Înălțime (mm)	Ampatament (mm)	Greutate (kg)	Capacitate (lt)		Exponent
500	80,0	500	470	0,82	0,44	55,0 43,6 32,8 22,7 13,5	1,278
530	80,0	530	500	0,86	0,47	58,0 46,0 34,6 23,9 14,2	1,279
630	80,0	630	600	1,00	0,55	67,9 53,7 40,4 27,9 16,6	1,282
650	80,0	650	620	1,03	0,57	69,8 55,3 41,5 28,7 17,1	1,283
680	80,0	680	650	1,07	0,59	72,7 57,6 43,2 29,9 17,8	1,284
730	80,0	730	700	1,14	0,63	77,5 61,3 46,0 31,8 18,9	1,285
830	80,0	830	800	1,28	0,71	87,0 68,8 51,6 35,6 21,1	1,289
850	80,0	850	820	1,31	0,73	88,9 70,3 52,7 36,4 21,6	1,289
900	80,0	900	870	1,38	0,77	93,6 74,0 55,5 38,3 22,7	1,291
1500	80,0	1500	1470	2,22	1,26	146,8 115,9 86,8 59,7 35,3	1,297
1800	80,0	1800	1770	2,64	1,50	171,8 135,6 101,5 69,8 41,3	1,299
2000	80,0	2000	1970	2,92	1,66	187,9 148,3 110,9 76,3 45,0	1,301

Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap SAX 2 Vertical, se consideră ideale pentru proiectarea la joasă temperatură un Δt la 30°C

Pentru Δt ≠ de 60˚C utilizaţi formula: Q=Qn (Δt / 60)n

Echipament standard

kit “chela” pentru fixare pe perete dotate cu șuruburi și dibluri;
dop de 1/2”
elemente de acoperire
aerisitor 1/2” cromat

L

= Lungime (mm)

E

= Nr. Elem.

L Lungime (mm)	E Nr. Elem.		500	530	630	650	680	730	830	850	900	1500	1800	2000
160	4	Watt = W =	220	232	272	279	291	310	348	356	374	587	687	752
240	6	Watt = W =	330	348	407	419	436	465	522	534	562	881	1031	1128
320	8	Watt = W =	440	464	543	559	582	620	696	711	749	1174	1374	1504
400	10	Watt = W =	550	580	679	698	727	775	870	889	936	1468	1718	1879
480	12	Watt = W =	660	696	815	838	873	930	1044	1067	1123	1762	2061	2255
560	14	Watt = W =	770	812	950	977	1018	1086	1218	1245	1310	2055	2405	2631
640	16	Watt = W =	880	928	1086	1117	1164	1241	1392	1423	1498	2349	2748	3007
720	18	Watt = W =	991	1045	1222	1257	1309	1396	1567	1601	1685	2643	3092	3383
800	20	Watt = W =	1101	1161	1358	1396	1455	1551	1741	1778	1872	2936	3435	3759
880	22	Watt = W =	1211	1277	1493	1536	1600	1706	1915	1956	2059	3230	3779	4135
960	24	Watt = W =	1321	1393	1629	1676	1746	1861	2089	2134	2246	3523	4122	-
1040	26	Watt = W =	1431	1509	1765	1815	1891	2016	2263	2312	2434	3817	-	-
1120	28	Watt = W =	1541	1625	1901	1955	2036	2171	2437	2490	2621	4111	-	-
1200	30	Watt = W =	1651	1741	2036	2095	2182	2326	2611	2668	2808	-	-	-
1280	32	Watt = W =	1761	1857	2172	2234	2327	2481	2785	2845	2995	-	-	-
1360	34	Watt = W =	1871	1973	2308	2374	2473	2636	2959	3023	3182	-	-	-
1440	36	Watt = W =	1981	2089	2444	2514	2618	2791	3133	3201	3370	-	-	-
1520	38	Watt = W =	2091	2205	2579	2653	2764	2947	3307	3379	3557	-	-	-
1600	40	Watt = W =	2201	2321	2715	2793	2909	3102	3481	3557	3744	-	-	-
