Step_V

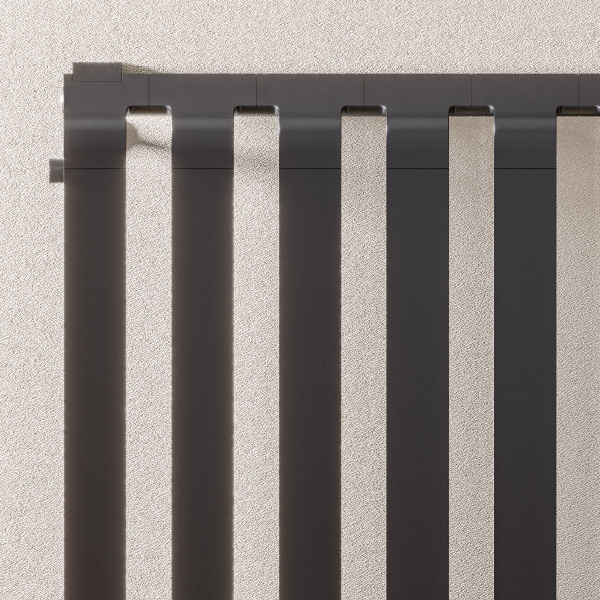

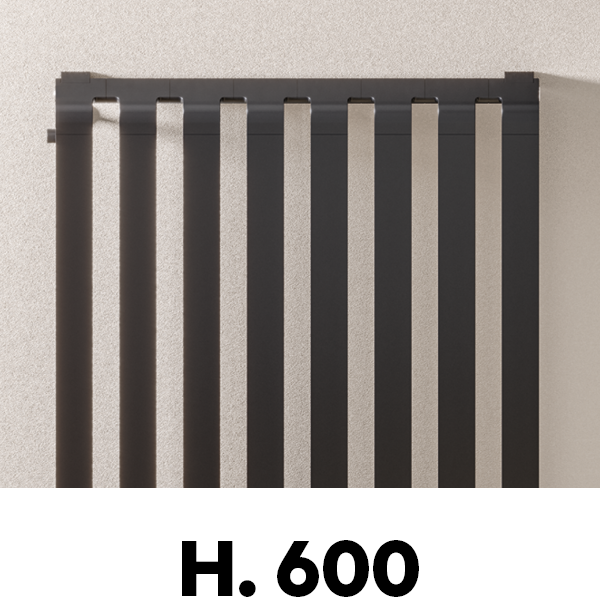

STEP_V este o gamă de produse Verticale, disponibile cu diferite mărimi şi puteri. Cele nouă modele au fost concepute pentru a se adapta optim la orice tip de încăpere şi la orice nevoie. Bogăţia gamei asigură un confort ideal în orice situaţie.
Imaginile de pe această pagină au unicul scop de a reprezenta produsul. Finisajele și modelele pot să nu se potrivească perfect cu produsul real.
Calculați puterea termic
Cum alegi caloriferul Step_V pentru casa ta? Cum să știi care este puterea potrivită termic pentru a încălzi fiecare cameră? Calculul online al cerințelor termic vă permite să găsiți cel mai potrivit calorifer pentru spațiul dvs. de locuit
Calculează puterea termică a Step_V-ului tău
Configurați-vă Step_V
Caracteristici constructive
- lamele din aluminiu cu înălţimea de 70 mm
- presiunea maximă de lucru admisă 4 bar
- temperatura maximă de lucru admisă 95°C
| Model | Adâncime (mm) | Înălțime (mm) | Lățimea (mm) | Ampatament (mm) | Greutate (kg) | Capacitate (lt) |
|
Exponent |
|---|---|---|---|---|---|---|---|---|
| STEP_V_0600_06 el. | 107,0 | 600 | 670 | 376 | 11,58 | 1,66 | 519,8 415,2 315,4 221,2 134,2 | 1,232 |
| STEP_V_0600_08 el. | 107,0 | 600 | 910 | 376 | 15,62 | 2,22 | 693,1 553,6 420,5 295,0 179,0 | 1,232 |
| STEP_V_0600_10 el. | 107,0 | 600 | 1150 | 376 | 19,65 | 2,79 | 866,3 692,0 525,6 368,7 223,7 | 1,232 |
| STEP_V_1800_04 el. | 107,0 | 1800 | 430 | 1576 | 13,86 | 3,17 | 872,1 696,4 528,7 370,7 224,7 | 1,234 |
| STEP_V_1800_06 el. | 107,0 | 1800 | 670 | 1576 | 21,05 | 4,77 | 1.308,2 1.044,6 793,1 556,0 337,1 | 1,234 |
| STEP_V_1800_08 el. | 107,0 | 1800 | 910 | 1576 | 28,25 | 6,37 | 1.744,3 1.392,7 1.057,4 741,3 449,4 | 1,234 |
| STEP_V_2000_04 el. | 107,0 | 2000 | 430 | 1776 | 14,91 | 3,51 | 958,3 764,7 580,2 406,4 246,1 | 1,238 |
| STEP_V_2000_06 el. | 107,0 | 2000 | 670 | 1776 | 22,63 | 5,29 | 1.437,4 1.147,1 870,3 609,6 369,1 | 1,238 |
| STEP_V_2000_08 el. | 107,0 | 2000 | 910 | 1776 | 30,36 | 7,06 | 1.916,6 1.529,5 1.160,4 812,8 492,1 | 1,238 |
Graţie prestaţiilor ridicate ale corpurilor încălzitoare Irsap STEP_V, se consideră ideale pentru proiectarea la joasă temperatură un ∆t la 30°C Randamentele termice sunt calculate pentru produsele vopsite cu pulberi epoxidice. Pentru finisajele Cromat (cod 50) randamentele se micşorează respectiv cu 40%. Toate finisajele disponibile sunt indicate pe pagina de alături.
Pentru ∆t ≠ de 60°C utilizați formula: Q=Qn (∆t / 60)n
Echipament standard
- sisteme de fixare pe perete în finisaj corespunzător caloriferului
- 2 aerisitoare de 1/2” ascunse şi element de acoperire
- kit hidraulic în acelaşi finisaj cu caloriferul, dotat cu racorduri de cupru (diametre 12, 14 şi 15 mm) multistrat (14 gr. 2 şi 16 gr. 2)
