Arpa 12 Horizontal

ARPA 12 Horizontal représente l'évolution esthétique du radiateur d'ameublement, grâce à son développement profil longitudinal et carré des éléments. Chaque besoin calorique est satisfait par la modularité et large gamme. 15 largeurs sont proposées, de 4 à 60 éléments en nombre pair et puissances thermiques de 115 à 3394 Watt.

Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.

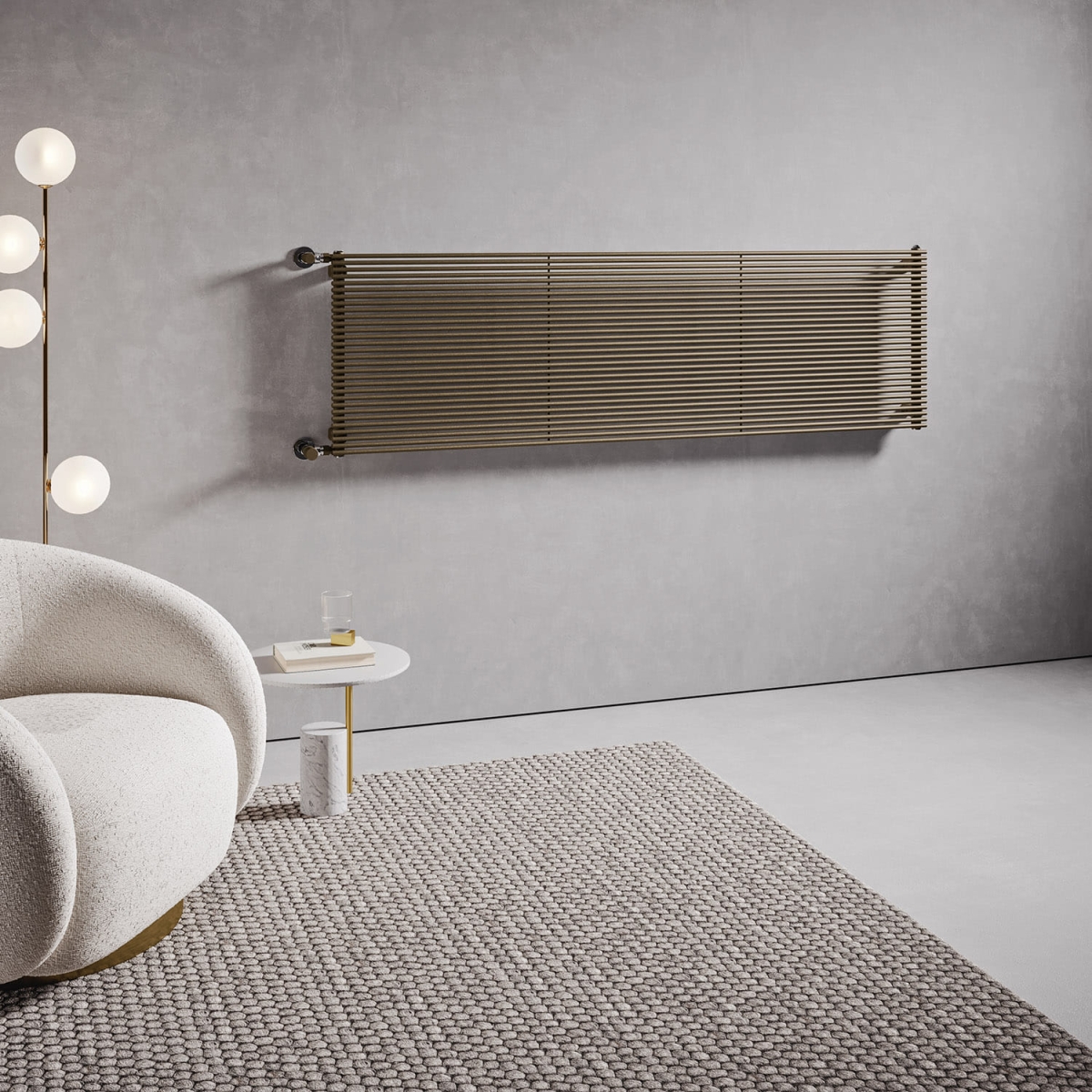

Arpa 12, horizontal, 30 éléments, hauteur 544 mm, largeur 1820 mm, Sunstone Arpa 12, horizontal, 30 éléments, hauteur 544 mm, largeur 1820 mm, Sunstone, (détail)
Loading...
Salvataggio in corso...

Configurez votre ARPA_H

Configurez votre ARPA_H

Arpa 23 Horizontal
Arpa 23_2 Horizontal

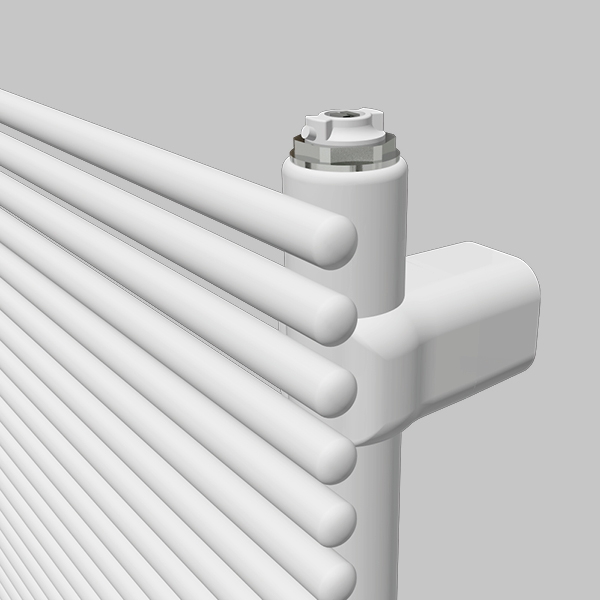

Arpa 12 Horizontal

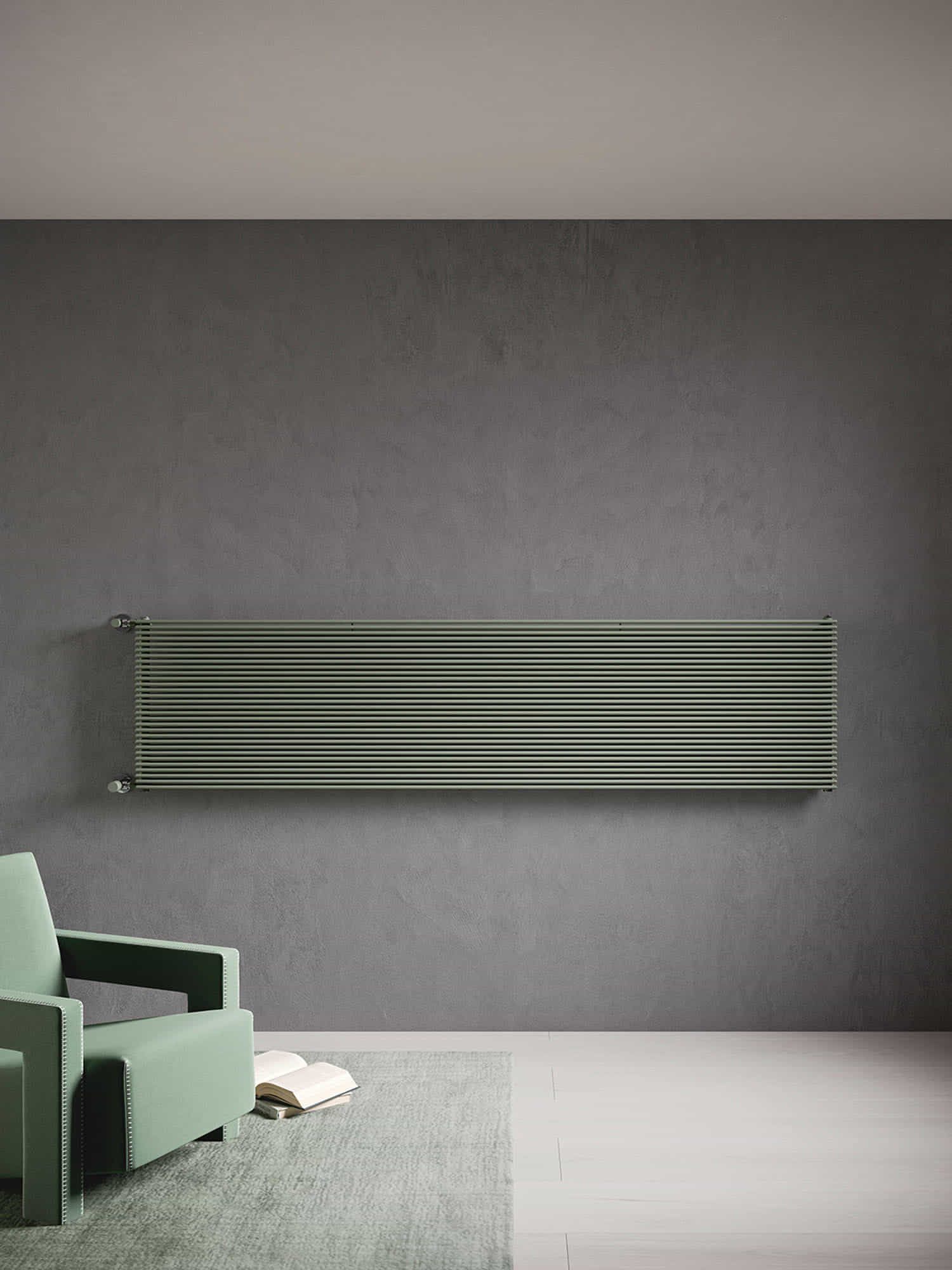

Arpa 12_2 Horizontal
Choisir le plus utilisé
Annuler la sélection

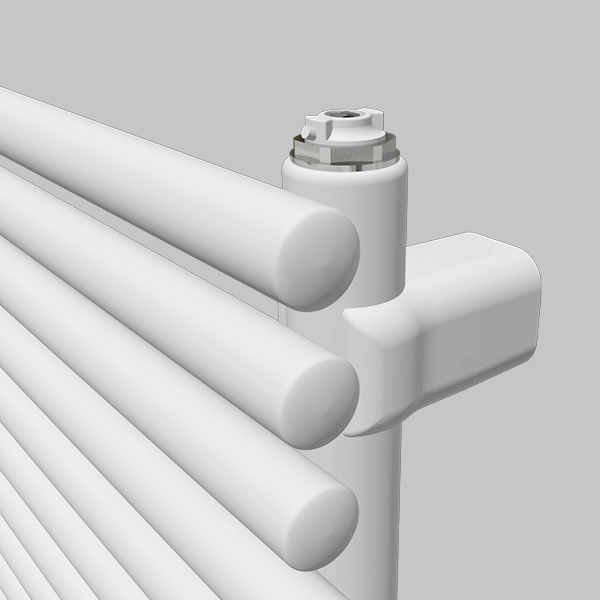

Robinet équerre thermostatisable (haut/bas)
Robinet équerre thermostatisable (droite/gauche)
Robinet 50mm équerre thermostatisable
Sélectionner la finition de la vanne

-

Puissance thermique

Découvrez les accessoires

VALKITSQUCU VALKITDIRCU VALKIT50SQUCU VALKIT50DIRCU VALKITSALVCU VALKITSQMIST TESTELIQ3
VALKITCOPTU VALKITCOPT
ATTCHE430
AMENSPAVPA

Caractéristiques de construction

  • radiateur en acier avec tubes ronds Ø 12 mm
  • collecteurs ronds Ø 30 mm
  • raccordement hydraulique 1/2”
  • pression maximale de service 10 bars
  • température maximale de service 95°C
  • garantie 2 ans
Arpa 12 Horizontal

Modèle Profondeur (mm) Longueur (mm) Entraxe (mm) Poids (kg) Capacité (lt)
550 40,0 550 500 0,24 0,06
650 40,0 650 600 0,27 0,07
750 40,0 750 700 0,29 0,07
850 40,0 850 800 0,33 0,08
920 40,0 920 870 0,35 0,09
1220 40,0 1220 1170 0,45 0,10
1520 40,0 1520 1470 0,54 0,13
1820 40,0 1820 1770 0,64 0,15
2020 40,0 2020 1970 0,70 0,17
2220 40,0 2220 2170 0,77 0,18
2520 40,0 2520 2470 0,87 0,20
Équipement standard
  • fixations murales dans la finition du radiateur
  • purgeur, bouchons et cache-bouchons
Puissance thermique par mètre linéaire
Nombre d'éléments 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Rendement par mètre linéaire Watt à Δt=50°C 221,0 269,7 318,5 367,2 415,9 464,7 513,4 562,1 610,8 659,6 708,3 759,3 808,7 856,7 903,1 948,0 991,3 1.033,2 1.073,7 1.112,6 1.150,2 1.186,3 1.221,1 1.254,5 1.286,6 1.317,3 1.346,8 1.375,0 1.402,0
Rendement par mètre linéaire Watt à Δt=40°C 165,7 202,3 239,1 275,9 312,8 350,3 387,9 425,8 462,5 499,3 541,1 580,6 619,0 656,4 692,6 727,9 762,1 795,2 827,3 858,3 888,3 913,7 937,9 960,9 982,8 1.003,5 1.023,2 1.041,7 1.059,3
Rendement par mètre linéaire Watt à Δt=30°C 114,2 139,7 165,2 190,8 216,6 243,3 270,3 297,6 323,2 348,7 382,3 410,8 438,5 465,6 492,0 517,8 542,9 567,4 591,2 614,2 636,7 652,6 667,5 681,4 694,5 706,6 717,9 728,3 738,0
Rendement par mètre linéaire Watt à Δt=20°C 67,6 82,8 98,1 113,5 129,0 145,6 162,5 179,7 195,0 210,2 234,4 252,3 269,8 287,0 303,8 320,4 336,7 352,6 368,1 383,3 398,2 406,1 413,3 419,8 425,7 431,0 435,7 439,8 443,4
Changement d'exposant 1,292 1,289 1,285 1,282 1,277 1,267 1,256 1,245 1,246 1,248 1,207 1,203 1,198 1,194 1,189 1,184 1,179 1,173 1,168 1,163 1,158 1,170 1,182 1,195 1,207 1,219 1,232 1,244 1,256

H
= Hauteur (mm)
É
= N° élément.
H Hauteur (mm) É N° élément.   550 650 750 850 920 1220 1520 1820 2020 2220 2520
76 4 Watt =   W =  122 144 166 188 203 270 336 402 446 491 557
112 6 Watt =   W =  148 175 202 229 248 329 410 491 545 599 680
148 8 Watt =   W =  175 207 239 271 293 389 484 580 643 707 803
184 10 Watt =   W =  202 239 275 312 338 448 558 668 742 815 925
220 12 Watt =   W =  229 270 312 354 383 507 632 757 840 923 1048
256 14 Watt =   W =  256 302 348 395 427 567 706 846 939 1032 1171
292 16 Watt =   W =  282 334 385 436 472 626 780 934 1037 1140 1294
328 18 Watt =   W =  309 365 422 478 517 686 854 1023 1135 1248 1417
364 20 Watt =   W =  336 397 458 519 562 745 928 1112 1234 1356 1539
400 22 Watt =   W =  363 429 495 561 607 805 1003 1200 1332 1464 1662
436 24 Watt =   W =  390 460 531 602 652 864 1077 1289 1431 1572 1785
472 26 Watt =   W =  418 494 569 645 699 926 1154 1382 1534 1686 1913
508 28 Watt =   W =  445 526 607 687 744 987 1229 1472 1634 1795 2038
544 30 Watt =   W =  471 557 643 728 788 1045 1302 1559 1731 1902 2159
580 32 Watt =   W =  497 587 677 768 831 1102 1373 1644 1824 2005 2276
616 34 Watt =   W =  521 616 711 806 872 1157 1441 1725 1915 2105 2389
652 36 Watt =   W =  545 644 743 843 912 1209 1507 1804 2002 2201 2498
688 38 Watt =   W =  568 672 775 878 951 1261 1570 1880 2087 2294 2604
724 40 Watt =   W =  591 698 805 913 988 1310 1632 1954 2169 2384 2706
760 42 Watt =   W =  612 723 834 946 1024 1357 1691 2025 2247 2470 2804
796 44 Watt =   W =  633 748 863 978 1058 1403 1748 2093 2323 2553 2899
832 46 Watt =   W =  652 771 890 1008 1091 1447 1803 2159 2396 2634 2989
868 48 Watt =   W =  672 794 916 1038 1123 1490 1856 2222 2467 2711 3077
904 50 Watt =   W =  690 815 941 1066 1154 1530 1907 2283 2534 2785 3161
940 52 Watt =   W =  708 836 965 1094 1184 1570 1956 2342 2599 2856 3242
976 54 Watt =   W =  725 856 988 1120 1212 1607 2002 2397 2661 2924 3320
1012 56 Watt =   W =  741 875 1010 1145 1239 1643 2047 2451 2721 2990 3394
1048 58 Watt =   W =  756 894 1031 1169 1265 1678 2090 2503 2778 3053 -
1084 60 Watt =   W =  771 911 1052 1192 1290 1710 2131 2552 2832 3112 -

Type Description Document Téléchargement

Fiche technique

Tarif

Tarif Listino Pubblico FR

Nuancier couleurs

Color chart 2023 Color chart 2023

Notice de montage

905M1019 905M1019

Notice de montage

909M0417 909M0417

Notice de montage

431M0718 431M0718

Calculer la puissance termique

Comment choisir le radiateur Arpa 12 Horizontal pour votre maison ? Comment savoir quelle est la bonne puissance termique pour chauffer chaque pièce? Le calcul des besoins en ligne termique vous permet de trouver le radiateur le plus adapté à votre espace de vie
