Ellipsis_H 2 Horizontal

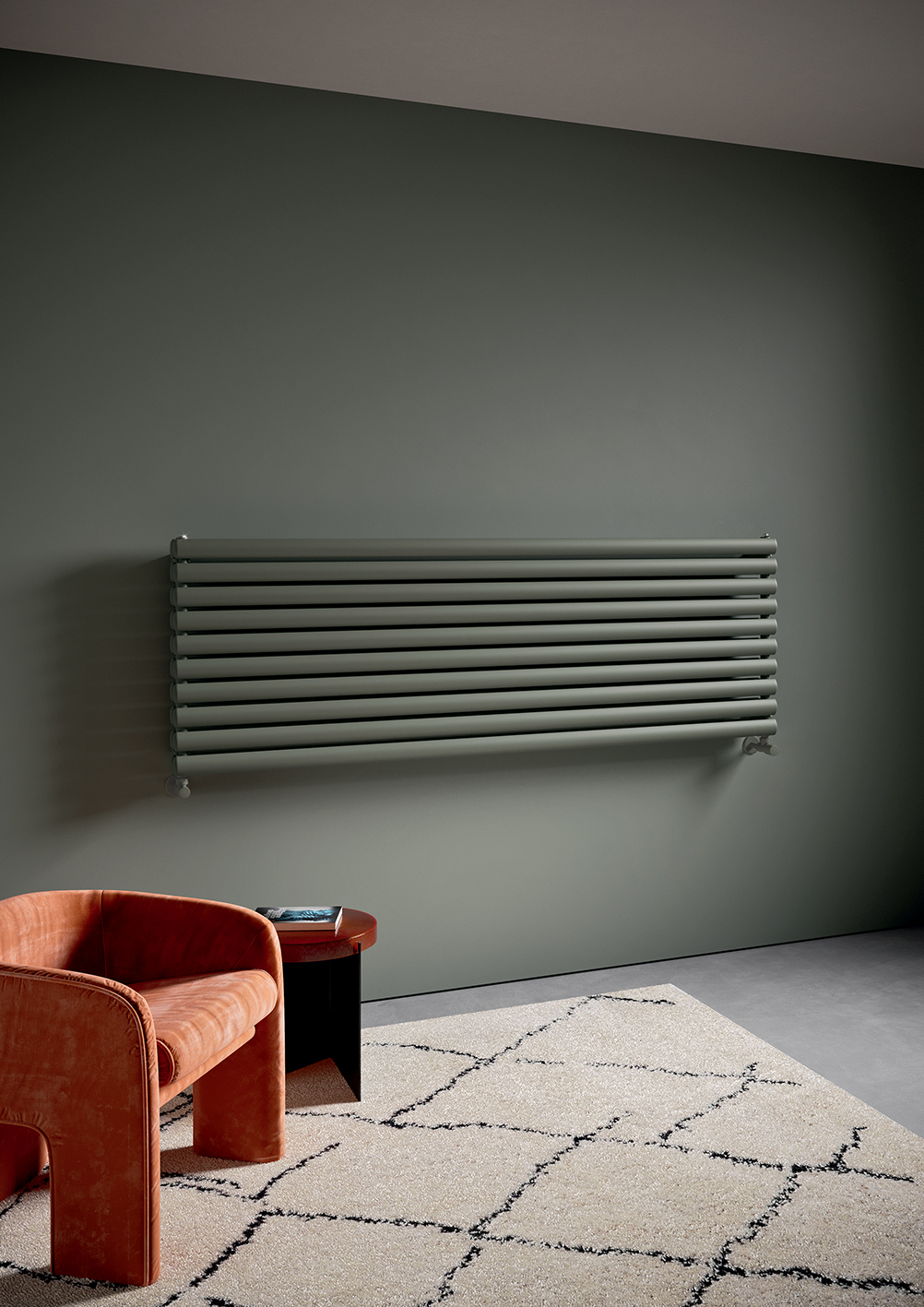

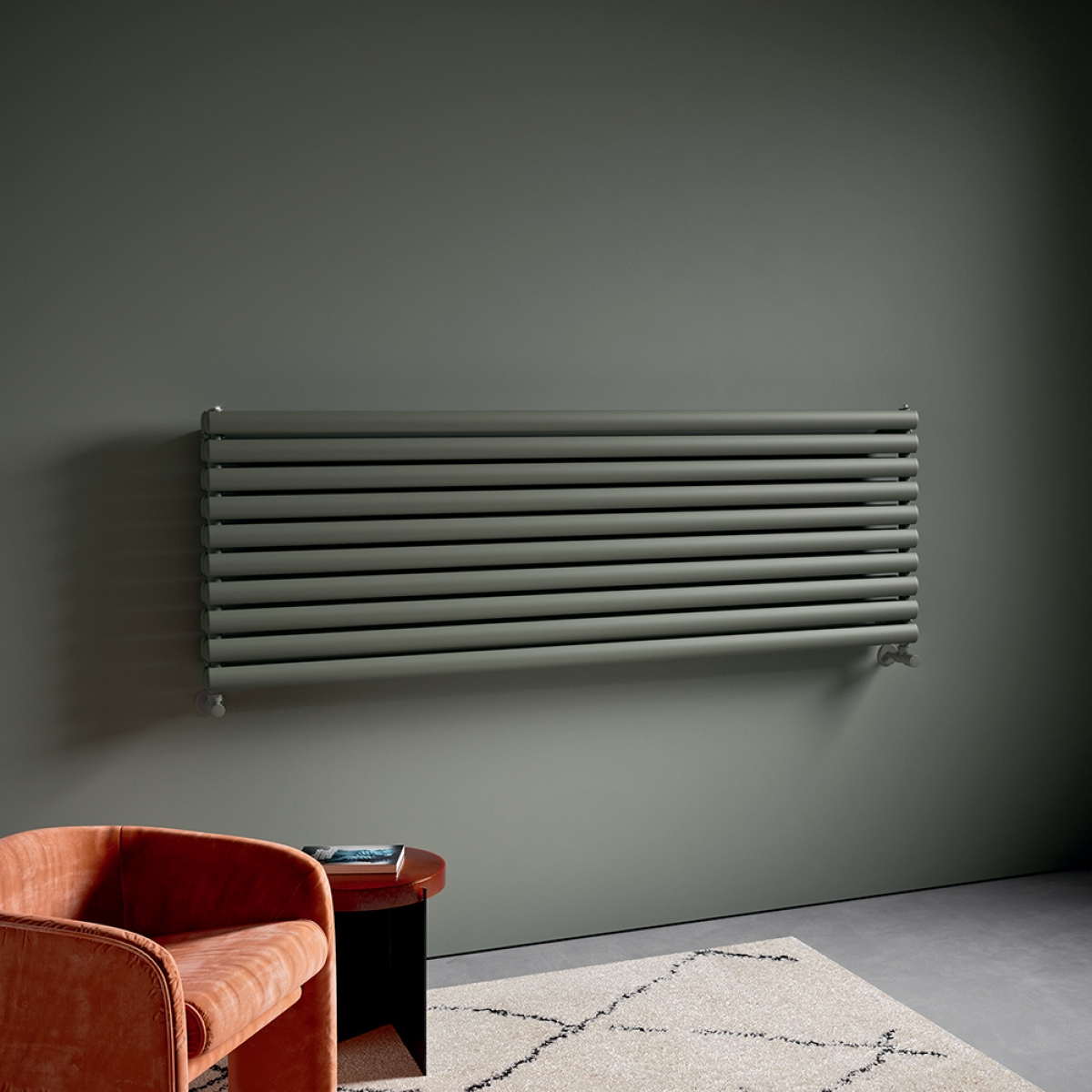

Le sèche-serviettes ELLIPSIS_H 2 Horizontal en est un réinterprétation moderne des radiateurs décoratifs. Fonctionnel et esthétiquement attrayant se caractérise par éléments de tube elliptique. ELLIPSIS_H 2 Horizontal est disponible en 9 hauteurs, de 4 à 30 éléments et puissances thermiques de 218 à 3189 Watts.
Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.
![Ellipsis_H 2 Horizontal](https://www.irsap.com/cache/images/3033801fd6781e8db7b50cb639852896/Ellipsis_2%23H%2310ELE%23600%231520%23%23%239N%23%23%23%2301.1200x1200.thumbnail.jpg)
Configurez votre ELLIPSIS_H
Configurez votre ELLIPSIS_H
-
Puissance thermique
Découvrez les accessoires
![APPUFIORE](/resources/images/online_price/accessori_new/APPUFIORE_group.jpg)
![APPUQUADRO](/resources/images/online_price/accessori_new/APPUQUADRO_group.jpg)
![APPUTONDO](/resources/images/online_price/accessori_new/APPUTONDO_group.jpg)
![ASTEUTONDO20](/resources/images/online_price/accessori_new/ASTEUTONDO20S01.jpg)
![ASTEUQUAD20](/resources/images/online_price/accessori_new/ASTEUQUAD20S01.jpg)
![VALKITSQUCU](/resources/images/online_price/accessori_new/VALKITSQUCU01.jpg)
![VALKITDIRCU](/resources/images/online_price/accessori_new/VALKITDIRCU01.jpg)
![VALKIT50SQUCU](/resources/images/online_price/accessori_new/VALKIT50SQUCU01.jpg)
![VALKIT50DIRCU](/resources/images/online_price/accessori_new/VALKIT50DIRCU01.jpg)
![VALKITSALVCU](/resources/images/online_price/accessori_new/VALKITSALVCU01.jpg)
![VALKITSQMIST](/resources/images/online_price/accessori_new/VALKITSQMIST01.jpg)
![TESTELIQ3](/resources/images/online_price/accessori_new/TESTELIQ301.jpg)
![VALKITCOPTU](/resources/images/online_price/accessori_new/VALKITCOPTU7001.jpg)
![VALKITCOPT](/resources/images/online_price/accessori_new/VALKITCOPT5001.jpg)
![AMENSPAVPA](/resources/images/online_price/accessori_new/AMENSPAVPA01.jpg)
![KIT2MORSA28](/resources/images/online_price/accessori_new/KIT2MORSA2801.jpg)
![ATTMORS28](/resources/images/online_price/accessori_new/KIT2MORSA2801.jpg)
Caractéristiques de construction
- radiateur en acier avec tubes elliptiques 50x25 mm
- collecteurs ronds Ø 30 mm
- raccordement hydraulique 1/2”
- pression maximale de service 4 bars
- température maximale de service 95°C
- garantie 2 ans
![Ellipsis_H 2 Horizontal](/resources/images/products/technical_draws/DL1%23TL2H%23ELLIPSIS_H_2%23ALL.jpg)
Modèle | Profondeur (mm) | Longueur (mm) | Entraxe (mm) | Poids (kg) | Capacité (lt) |
---|---|---|---|---|---|
520 | 76,0 | 520 | 470 | 1,34 | 0,94 |
650 | 76,0 | 650 | 600 | 1,60 | 1,16 |
700 | 76,0 | 700 | 650 | 1,70 | 1,25 |
920 | 76,0 | 920 | 870 | 2,15 | 1,62 |
1020 | 76,0 | 1020 | 970 | 2,35 | 1,79 |
1220 | 76,0 | 1220 | 1170 | 2,75 | 2,12 |
1520 | 76,0 | 1520 | 1470 | 3,35 | 2,63 |
1820 | 76,0 | 1820 | 1770 | 3,95 | 3,14 |
2020 | 76,0 | 2020 | 1970 | 4,35 | 3,48 |
Équipement standard
- fixations murales dans la finition du radiateur
- purgeur, bouchons et cache-bouchons
Puissance thermique par mètre linéaire
Nombre d'éléments | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rendement par mètre linéaire Watt à Δt=50°C | 419,6 | 629,4 | 838,2 | 1.048,0 | 1.258,8 | 1.468,6 | 1.678,4 | 1.888,2 | 2.098,0 | 2.307,8 | 2.517,6 | 2.727,5 | 2.937,3 | 3.147,1 |
Rendement par mètre linéaire Watt à Δt=40°C | 314,5 | 473,2 | 632,5 | 793,8 | 957,0 | 1.120,5 | 1.285,2 | 1.451,0 | 1.617,9 | 1.785,9 | 1.954,9 | 2.124,9 | 2.296,0 | 2.468,0 |
Rendement par mètre linéaire Watt à Δt=30°C | 216,9 | 327,7 | 440,0 | 554,8 | 672,0 | 790,6 | 911,0 | 1.033,3 | 1.157,3 | 1.283,2 | 1.410,8 | 1.540,2 | 1.671,3 | 1.804,2 |
Rendement par mètre linéaire Watt à Δt=20°C | 128,5 | 195,2 | 263,8 | 334,9 | 408,3 | 483,6 | 560,9 | 640,3 | 721,7 | 805,2 | 890,8 | 978,5 | 1.068,3 | 1.160,1 |
Changement d'exposant | 1,292 | 1,278 | 1,262 | 1,245 | 1,229 | 1,212 | 1,196 | 1,180 | 1,165 | 1,149 | 1,134 | 1,119 | 1,104 | 1,089 |
H Hauteur (mm) | É N° élément. | 520 | 650 | 700 | 920 | 1020 | 1220 | 1520 | 1820 | 2020 | |
---|---|---|---|---|---|---|---|---|---|---|---|
240 | 4 | Watt = W = | 218 | 273 | 294 | 386 | 428 | 512 | 638 | 764 | 848 |
360 | 6 | Watt = W = | 327 | 409 | 441 | 579 | 642 | 768 | 957 | 1146 | 1271 |
480 | 8 | Watt = W = | 436 | 545 | 587 | 771 | 855 | 1023 | 1274 | 1526 | 1693 |
600 | 10 | Watt = W = | 545 | 681 | 734 | 964 | 1069 | 1279 | 1593 | 1907 | 2117 |
720 | 12 | Watt = W = | 655 | 818 | 881 | 1158 | 1284 | 1536 | 1913 | 2291 | 2543 |
840 | 14 | Watt = W = | 764 | 955 | 1028 | 1351 | 1498 | 1792 | 2232 | 2673 | 2967 |
960 | 16 | Watt = W = | 873 | 1091 | 1175 | 1544 | 1712 | 2048 | 2551 | 3055 | - |
1080 | 18 | Watt = W = | 982 | 1227 | 1322 | 1737 | 1926 | 2304 | 2870 | - | - |
1200 | 20 | Watt = W = | 1091 | 1364 | 1469 | 1930 | 2140 | 2560 | 3189 | - | - |
1320 | 22 | Watt = W = | 1200 | 1500 | 1615 | 2123 | 2354 | 2816 | - | - | - |
1440 | 24 | Watt = W = | 1309 | 1636 | 1762 | 2316 | 2568 | 3072 | - | - | - |
1560 | 26 | Watt = W = | 1418 | 1773 | 1909 | 2509 | 2782 | - | - | - | - |
1680 | 28 | Watt = W = | 1527 | 1909 | 2056 | 2702 | 2996 | - | - | - | - |
1800 | 30 | Watt = W = | 1636 | 2046 | 2203 | 2895 | - | - | - | - | - |
