Piano 2 Horizontal

La gamme de PIANO se complète avec la version horizontal pour caractériser et personnaliser l’espace, et avec les modèles à colonne double, pour satisfaire les exigences d’émission calorifique élevée. PIANO 2 Horizontal est disponible en 9 hauteurs, de 4 à 30 éléments et puissances thermiques de 225 à 3392 Watt.

Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.

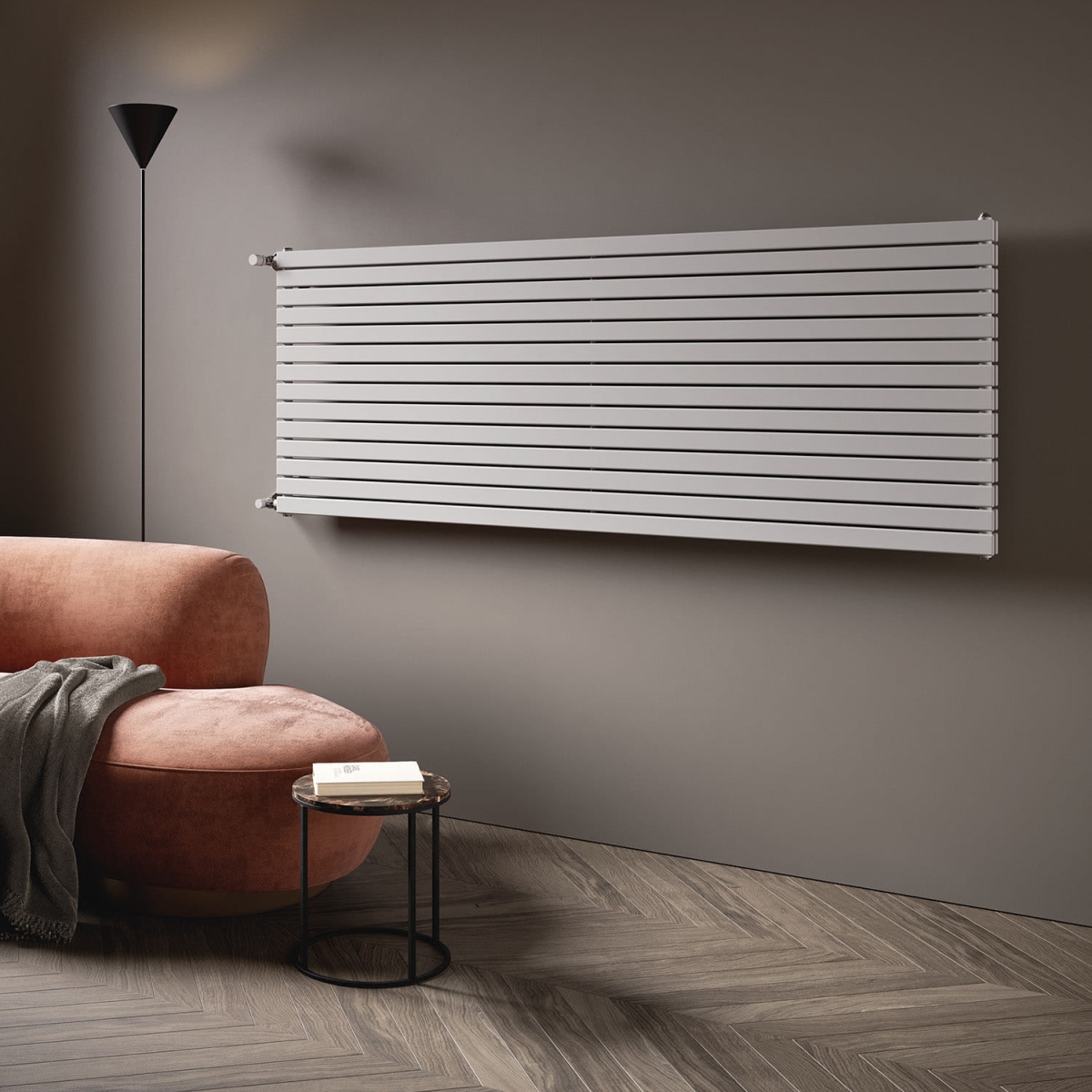

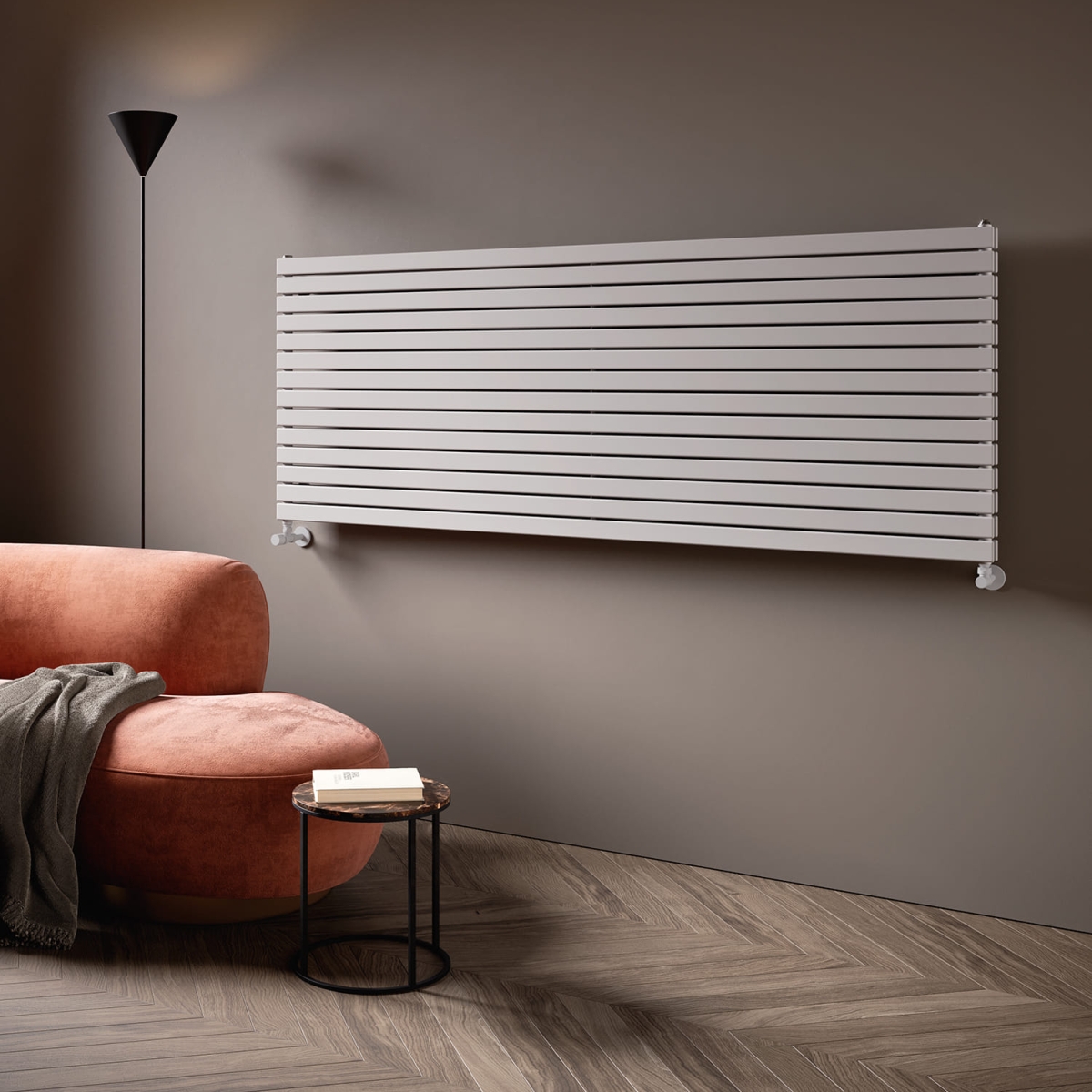

Piano 2, horizontal, 14 éléments, hauteur 792 mm, largeur 1820 mm, Gris Clair Opaque Piano 2, horizontal, 14 éléments, hauteur 792 mm, largeur 1820 mm, Gris Clair Opaque, (détail) Piano 2, horizontal, 10 éléments, hauteur 568 mm, largeur 1520 mm, Standard Blanc
Loading...
Salvataggio in corso...

Configurez votre PIANO_H

Configurez votre PIANO_H

Piano Horizontal
Piano 2 Horizontal
Choisir le plus utilisé
Annuler la sélection
Robinet équerre thermostatisable (haut/bas)
Robinet équerre thermostatisable (droite/gauche)
Robinet 50mm équerre thermostatisable
Sélectionner la finition de la vanne

-

Puissance thermique

Découvrez les accessoires

VALKITSQUCU VALKITDIRCU VALKIT50SQUCU VALKIT50DIRCU VALKITSALVCU VALKITSQMIST TESTELIQ3
VALKITCOPTU VALKITCOPT
KIT2MORS50VT ATTMORS50

Caractéristiques de construction

  • radiateur en acier avec tubes plats 50x10 mm
  • collecteurs ronds Ø 30 mm
  • raccordement hydraulique 1/2”
  • pression maximale de service 4 bars
  • température maximale de service 95°C
  • garantie 2 ans
  • NF
Piano 2 Horizontal

Modèle Profondeur (mm) Longueur (mm) Entraxe (mm) Poids (kg) Capacité (lt)
520 46,0 520 470 1,16 0,43
700 46,0 700 650 1,52 0,55
920 46,0 920 870 1,96 0,71
1220 46,0 1220 1170 2,61 0,91
1520 46,0 1520 1470 3,16 1,13
1820 46,0 1820 1770 3,76 1,34
2020 46,0 2020 1970 4,16 1,48
2220 46,0 2220 2170 4,61 1,61
2520 46,0 2520 2470 5,16 1,82
Équipement standard
  • fixations murales dans la finition du radiateur
  • purgeur, bouchons et cache-bouchons
Puissance thermique par mètre linéaire
Nombre d'éléments 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Rendement par mètre linéaire Watt à Δt=50°C 433,3 606,3 768,5 922,3 1.069,3 1.210,3 1.346,0 1.477,0 1.603,6 1.726,2 1.845,0 1.960,2 2.072,1 2.180,8
Rendement par mètre linéaire Watt à Δt=40°C 329,2 459,7 586,9 709,4 822,7 931,6 1.036,5 1.137,9 1.236,0 1.330,7 1.423,0 1.512,5 1.599,5 1.684,2
Rendement par mètre linéaire Watt à Δt=30°C 230,9 321,8 414,6 505,8 586,7 664,8 740,0 812,9 883,5 951,5 1.018,0 1.082,7 1.145,7 1.207,0
Rendement par mètre linéaire Watt à Δt=20°C 140,1 194,6 254,1 314,0 364,4 413,2 460,3 506,0 550,4 593,1 635,0 675,9 715,8 754,7
Changement d'exposant 1,232 1,240 1,208 1,176 1,175 1,173 1,171 1,169 1,167 1,166 1,164 1,162 1,160 1,158

H
= Hauteur (mm)
É
= N° élément.
H Hauteur (mm) É N° élément.   520 700 920 1220 1520 1820 2020 2220 2520
232 4 Watt =   W =  225 303 399 529 659 789 875 962 1092
344 6 Watt =   W =  315 424 558 740 922 1103 1225 1346 1528
456 8 Watt =   W =  400 538 707 938 1168 1399 1552 1706 1937
568 10 Watt =   W =  480 646 849 1125 1402 1679 1863 2048 2324
680 12 Watt =   W =  556 749 984 1305 1625 1946 2160 2374 2695
792 14 Watt =   W =  629 847 1113 1477 1840 2203 2445 2687 3050
904 16 Watt =   W =  700 942 1238 1642 2046 2450 2719 2988 3392
1016 18 Watt =   W =  768 1034 1359 1802 2245 2688 2984 3279 -
1128 20 Watt =   W =  834 1123 1475 1956 2437 2919 - - -
1240 22 Watt =   W =  898 1208 1588 2106 2624 - - - -
1352 24 Watt =   W =  959 1292 1697 2251 2804 - - - -
1464 26 Watt =   W =  1019 1372 1803 2391 - - - - -
1576 28 Watt =   W =  1077 1450 1906 2528 - - - - -
1688 30 Watt =   W =  1134 1527 2006 2661 - - - - -

Type Description Document Téléchargement

Fiche technique

Tarif

Tarif Listino Pubblico FR

Nuancier couleurs

Color chart 2023 Color chart 2023

Certification du produit

Certification NF Piano 2 horizontal PIANO_2_HORIZONTAL_NF_certification

Notice de montage

909M0417 909M0417

Notice de montage

394M1121 394M1121

Notice de montage

677M1020 677M1020

Notice de montage

431M0718 431M0718

Type Description Document Téléchargement

Modèle 3D

PIANO_2_ORIZZ PIANO_2_ORIZZ

Calculer la puissance termique

Comment choisir le radiateur Piano 2 Horizontal pour votre maison ? Comment savoir quelle est la bonne puissance termique pour chauffer chaque pièce? Le calcul des besoins en ligne termique vous permet de trouver le radiateur le plus adapté à votre espace de vie
