Sax 2 Horizontal

SAX 2 Horizontal est idéal pour les environnements avec des lignes éléments architecturaux raffinés et originaux, où la forme lui-même du radiateur améliore et personnalise l'environnement. SAX 2 Horizontal est disponible en 13 hauteurs, de 4 à 40 éléments et puissances thermiques de 205 à 3160 Watt.

Configurez Fiche technique

Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.

Calculer la puissance thermique

Comment choisir le radiateur Sax 2 Horizontal pour votre maison ? Comment savoir quelle est la bonne puissance thermique pour chauffer chaque pièce? Le calcul des besoins en ligne thermique vous permet de trouver le radiateur le plus adapté à votre espace de vie

Modèle	Éléments	Profondeur (mm)	Hauteur (mm)	Largeur (mm)	Puissance thermique (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configurez votre SAX_H

Sax Horizontal

Sax 2 Horizontal

Choisissez les plus utilisés

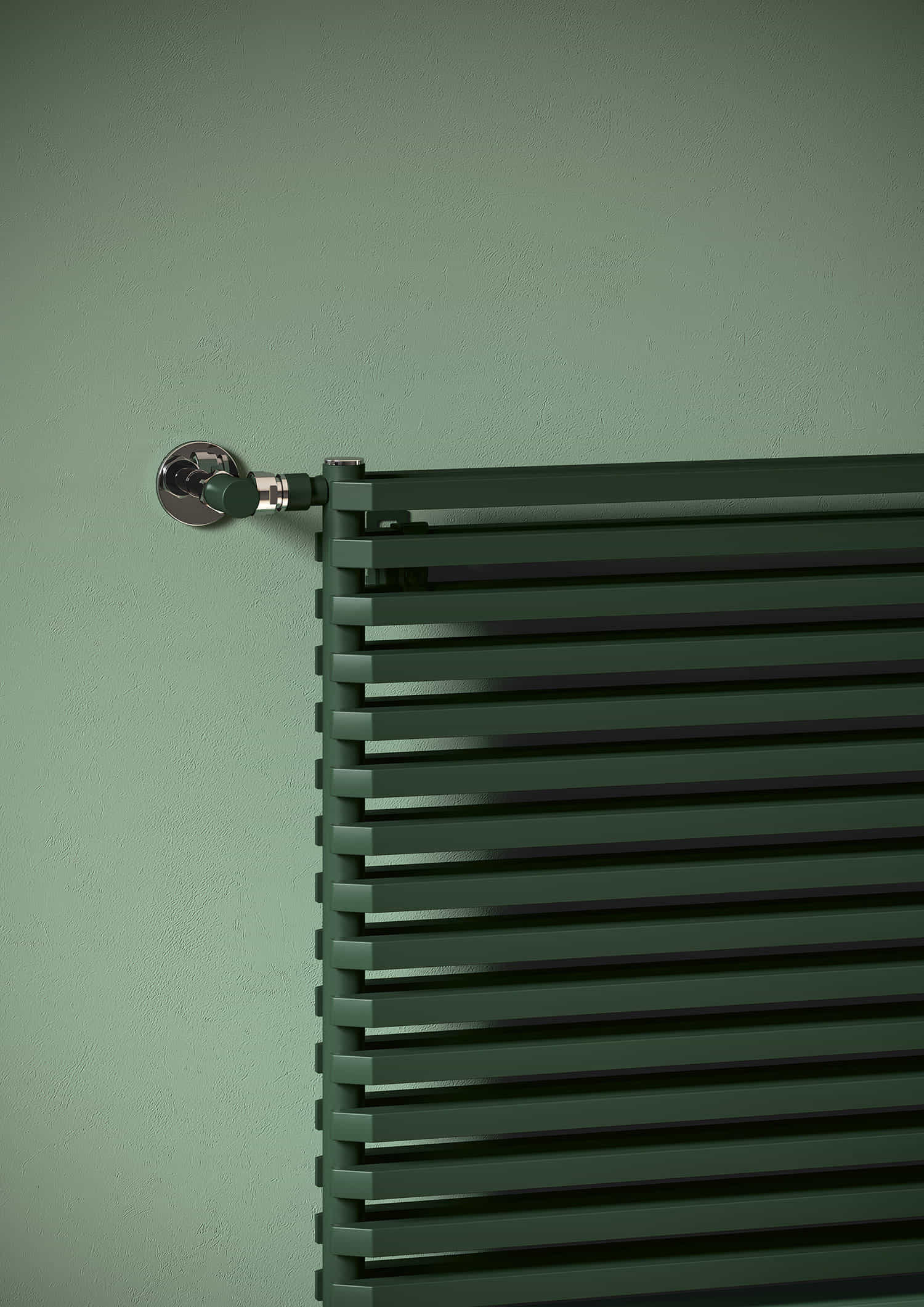

Robinet équerre thermostatisable (haut/bas)

Robinet équerre thermostatisable (droite/gauche)

Robinet 50mm équerre thermostatisable

Sélectionner la finition de la vanne

Blanc standard

Chrome

ADAPTÉ À VOTRE RADIATEUR

-

Puissance thermique

Salle d'exposition Trouver une showroom

Vous ne connaissez pas la puissance thermique ?

Découvrez les accessoires

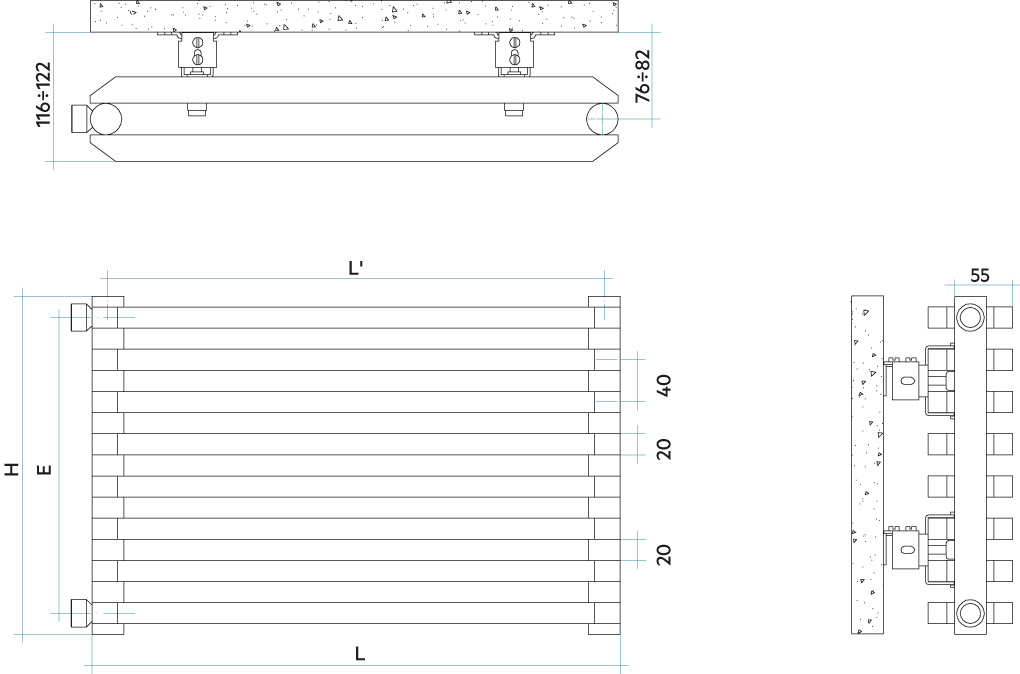

Caractéristiques de construction

radiateur en acier avec tubes rectangulaires biseautés 25x20 mm
collecteurs ronds Ø 30 mm
raccordement hydraulique 1/2"
pression maximale de service 4 bars
température maximale de service 95°C
garantie 2 ans

Basse température

Radiateur eau chaude

Compatible avec le système NOW

Modèle	Profondeur (mm)	Longueur (mm)	Entraxe (mm)	Poids (kg)	Capacité (lt)
500	80,0	500	470	0,82	0,44
530	80,0	530	500	0,86	0,47
630	80,0	630	600	1,00	0,55
650	80,0	650	620	1,03	0,57
680	80,0	680	650	1,07	0,59
730	80,0	730	700	1,14	0,63
830	80,0	830	800	1,28	0,71
850	80,0	850	820	1,31	0,73
900	80,0	900	870	1,38	0,77
1200	80,0	1200	1170	1,80	1,01
1500	80,0	1500	1470	2,22	1,26
1800	80,0	1800	1770	2,64	1,50
2000	80,0	2000	1970	2,92	1,66
2200	80,0	2200	2170	3,20	1,82

Équipement standard

fixations murales dans la finition du radiateur
purgeur, bouchons et cache-bouchons

Puissance thermique par mètre linéaire

Nombre d'éléments	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40
Rendement par mètre linéaire Watt à Δt=50°C	409,7	571,8	722,2	863,4	997,1	1.124,3	1.245,7	1.361,9	1.473,2	1.580,2	1.683,0	1.781,9	1.877,1	1.968,9	2.057,3	2.142,6	2.224,9	2.304,2	2.380,8
Rendement par mètre linéaire Watt à Δt=40°C	307,3	429,2	542,4	648,9	749,7	845,9	938,5	1.028,1	1.114,1	1.195,0	1.272,5	1.347,0	1.418,9	1.488,0	1.554,5	1.618,9	1.680,7	1.740,2	1.797,7
Rendement par mètre linéaire Watt à Δt=30°C	212,1	296,4	375,0	449,0	519,1	586,2	651,5	715,5	777,2	833,6	887,4	939,0	989,2	1.037,1	1.083,1	1.128,0	1.170,7	1.211,8	1.251,5
Rendement par mètre linéaire Watt à Δt=20°C	125,8	176,0	222,9	267,2	309,2	349,5	389,4	429,3	467,8	501,8	533,9	564,8	594,9	623,5	650,9	677,8	703,2	727,6	751,1
Changement d'exposant	1,289	1,286	1,283	1,280	1,278	1,275	1,269	1,260	1,252	1,252	1,253	1,254	1,254	1,255	1,256	1,256	1,257	1,258	1,259

H

= Hauteur (mm)

É

= N° élément.

H Hauteur (mm)	É N° élément.		500	530	630	650	680	730	830	850	900	1200	1500	1800	2000	2200
160	4	Watt = W =	205	217	258	266	279	299	340	348	369	492	615	737	819	901
240	6	Watt = W =	286	303	360	372	389	417	475	486	515	686	858	1029	1144	1258
320	8	Watt = W =	361	383	455	469	491	527	599	614	650	867	1083	1300	1444	1589
400	10	Watt = W =	432	458	544	561	587	630	717	734	777	1036	1295	1554	1727	1899
480	12	Watt = W =	499	528	628	648	678	728	828	848	897	1197	1496	1795	1994	2194
560	14	Watt = W =	562	596	708	731	765	821	933	956	1012	1349	1686	2024	2249	2473
640	16	Watt = W =	623	660	785	810	847	909	1034	1059	1121	1495	1869	2242	2491	2741
720	18	Watt = W =	681	722	858	885	926	994	1130	1158	1226	1634	2043	2451	2724	2996
800	20	Watt = W =	737	781	928	958	1002	1075	1223	1252	1326	1768	2210	2652	2946	3241
880	22	Watt = W =	790	838	996	1027	1075	1154	1312	1343	1422	1896	2370	2844	3160	-
960	24	Watt = W =	842	892	1060	1094	1144	1229	1397	1431	1515	2020	2525	3029	-	-
1040	26	Watt = W =	891	944	1123	1158	1212	1301	1479	1515	1604	2138	2673	-	-	-
1120	28	Watt = W =	939	995	1183	1220	1276	1370	1558	1596	1689	2253	2816	-	-	-
1200	30	Watt = W =	984	1044	1240	1280	1339	1437	1634	1674	1772	2363	-	-	-	-
1280	32	Watt = W =	1029	1090	1296	1337	1399	1502	1708	1749	1852	2469	-	-	-	-
1360	34	Watt = W =	1071	1136	1350	1393	1457	1564	1778	1821	1928	2571	-	-	-	-
1440	36	Watt = W =	1112	1179	1402	1446	1513	1624	1847	1891	2002	-	-	-	-	-
1520	38	Watt = W =	1152	1221	1452	1498	1567	1682	1912	1959	2074	-	-	-	-	-
1600	40	Watt = W =	1190	1262	1500	1548	1619	1738	1976	2024	2143	-	-	-	-	-
