Piano 2 Poziomy

Asortyment rozszerza się o idealną wersję poziomą scharakteryzować i spersonalizować przestrzeń, a z i modele dwupoziomowe, aby sprostać wysokim wymaganiom kaloryczny. PIANO 2 Poziomy jest dostępny w 9 wysokościach, od 4 do 30 elementów i moce cieplne od 225 do 3392 Watt.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

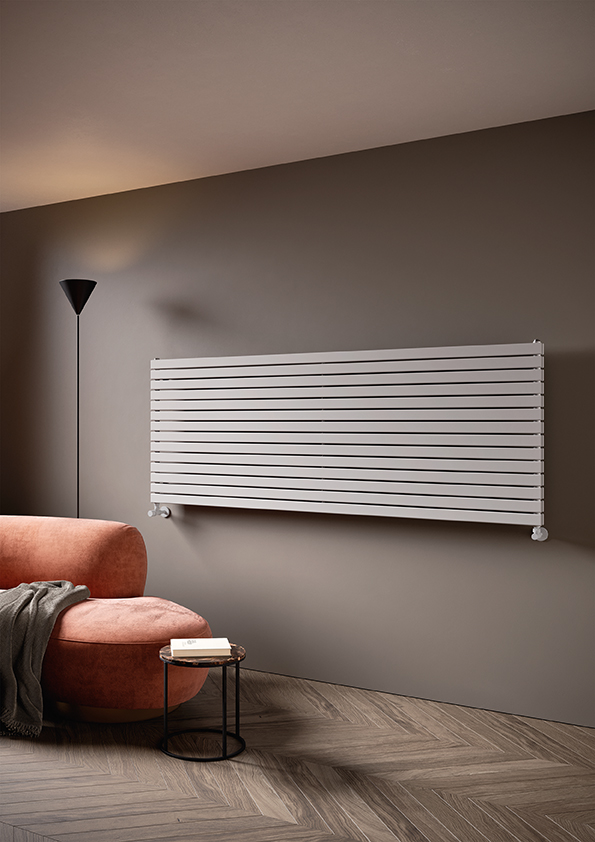

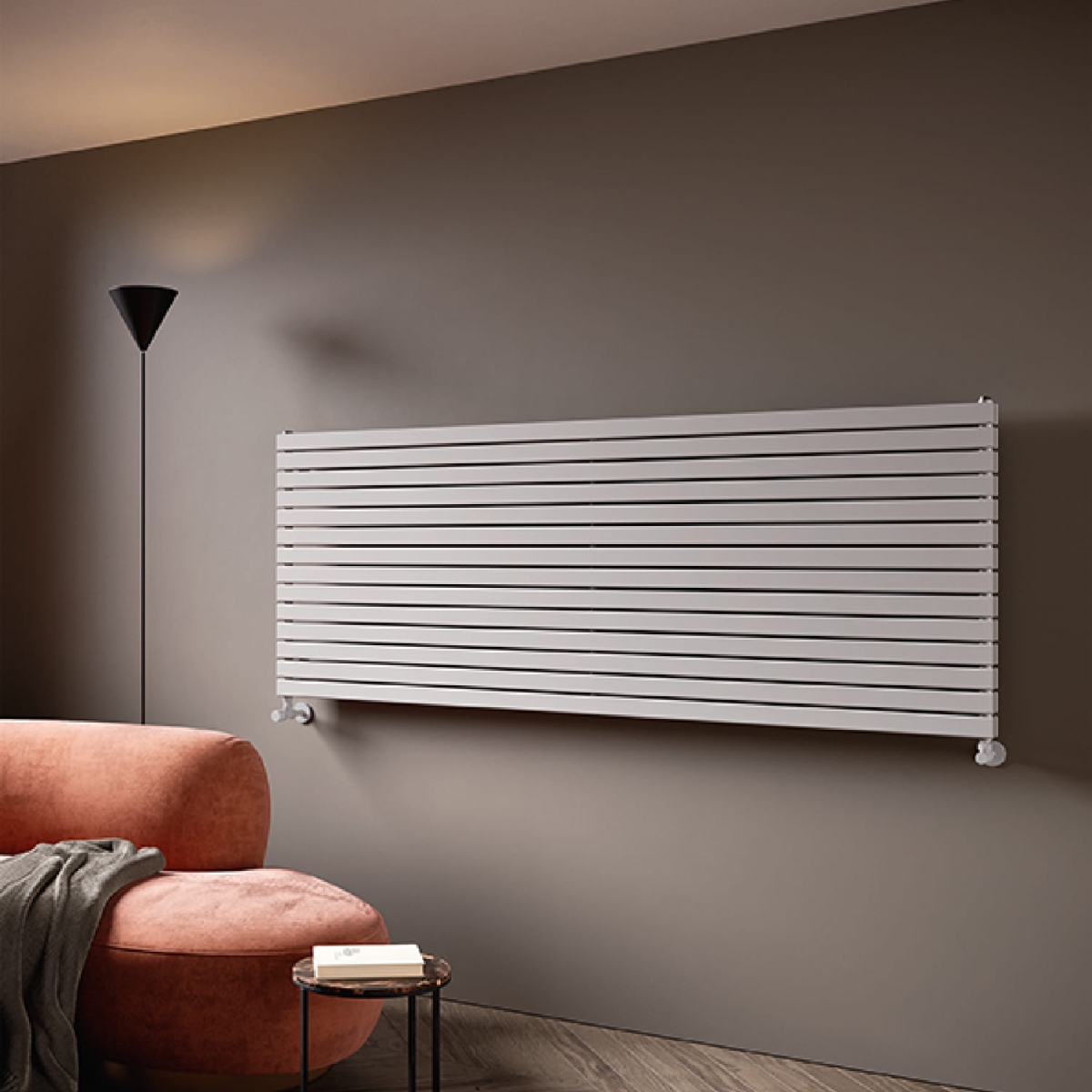

Piano 2, poziomy, 14 elementów, wysokość 792 mm, szerokość 1820 mm, Pudrowy róż - RAL 3012 Piano 2, poziomy, 14 elementów, wysokość 792 mm, szerokość 1820 mm, Pudrowy róż - RAL 3012, (Szczegół) Piano 2, poziomy, 10 elementów, wysokość 568 mm, szerokość 1820 mm, Agawa Piano 2, poziomy, Agawa, (Szczegół) Piano 2, poziomy, 14 elementów, wysokość 792 mm, szerokość 1820 mm, Jasnoszary matowy Piano 2, poziomy, 14 elementów, wysokość 792 mm, szerokość 1820 mm, Jasnoszary matowy, (Szczegół) Piano 2, poziomy, 14 elementów, wysokość 792 mm, szerokość 1820 mm, Beżowy Matowy • RAL 1019

Oblicz swoje zapotrzebowanie na ciepło termiczny

Jak wybrać grzejnik Piano 2 Poziomy do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termiczny do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termiczny pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej

Zapisywanie...

Skonfiguruj swój PIANO_H

Skonfiguruj swój PIANO_H

Piano Poziomy
Piano 2 Poziomy
Wybierz najczęściej używany
Anuluj wybór
Zaworów termostatycznych kątowych (wysoki/niski)
Zaworów termostatycznych kątowych (prawo/lewo)
Zawory 50 mm
Wybierz wykończenie zaworu
Wybierz serię
Wybierz powierzchnię

-

Moc cieplna
Salon wystawowy Znajdź salon
Nie znasz mocy cieplnej?

Sprawdź akcesoria

VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
KIT2MORS50VT ATTMORS50

Cechy konstrukcyjne

  • kolektory okrągłe o średnicy 30 mm
  • rury stalowe o przekroju owalnym 50x10 mm
  • nagwintowania na końcówkach kolektora 1/2” Gas prawa
  • maksymalne dopuszczalne ciśnienie robocze 4 bar
  • maksymalna dopuszczalna temperatura pracy 95°C
Piano 2 Poziomy
Niska temperatura

Niska temperatura
Grzejnik wodny

Grzejnik wodny
Dostepny również jako grzejnik elektryczny

Dostepny również jako grzejnik elektryczny

Model Dubina (mm) Duljina (mm) Međuosovinski razmak (mm) Težina (kg) Kapacitet (lt)
520 46,0 520 470 1,16 0,43
700 46,0 700 650 1,52 0,55
920 46,0 920 870 1,96 0,71
1220 46,0 1220 1170 2,61 0,91
1520 46,0 1520 1470 3,16 1,13
1820 46,0 1820 1770 3,76 1,34
2020 46,0 2020 1970 4,16 1,48
2220 46,0 2220 2170 4,61 1,61
2520 46,0 2520 2470 5,16 1,82

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap PIANO 2 Poziomy, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla ∆t odmiennych od 50°C stosować formułę: Q=Qn (∆t / 50)n

Standardowe wyposażenie
  • uchwyty mocujące do ściany, wyposażone w śruby i kołki
  • odpowietrznik 1/2” chromowany
  • ślepą zatyczkę 1/2” chromowaną z przykrywką
Moc cieplna na metr bieżący
Liczba elementów 4 6 8 10 12 14 16 18 20 22 24 26 28 30
Wydajność na metr bieżący Wat przy Δt=50°C 433,3 606,3 768,5 922,3 1.069,3 1.210,3 1.346,0 1.477,0 1.603,6 1.726,2 1.845,0 1.960,2 2.072,1 2.180,8
Wydajność na metr bieżący Wat przy Δt=40°C 329,2 459,7 586,9 709,4 822,7 931,6 1.036,5 1.137,9 1.236,0 1.330,7 1.423,0 1.512,5 1.599,5 1.684,2
Wydajność na metr bieżący Wat przy Δt=30°C 230,9 321,8 414,6 505,8 586,7 664,8 740,0 812,9 883,5 951,5 1.018,0 1.082,7 1.145,7 1.207,0
Wydajność na metr bieżący Wat przy Δt=20°C 140,1 194,6 254,1 314,0 364,4 413,2 460,3 506,0 550,4 593,1 635,0 675,9 715,8 754,7
Zmiana wykładnika 1,232 1,240 1,208 1,176 1,175 1,173 1,171 1,169 1,167 1,166 1,164 1,162 1,160 1,158

V
= Visina (mm)
E
= N° Elem.
V Visina (mm) E N° Elem.   520 700 920 1220 1520 1820 2020 2220 2520
232 4 Watt =   W =  225 303 399 529 659 789 875 962 1092
344 6 Watt =   W =  315 424 558 740 922 1103 1225 1346 1528
456 8 Watt =   W =  400 538 707 938 1168 1399 1552 1706 1937
568 10 Watt =   W =  480 646 849 1125 1402 1679 1863 2048 2324
680 12 Watt =   W =  556 749 984 1305 1625 1946 2160 2374 2695
792 14 Watt =   W =  629 847 1113 1477 1840 2203 2445 2687 3050
904 16 Watt =   W =  700 942 1238 1642 2046 2450 2719 2988 3392
1016 18 Watt =   W =  768 1034 1359 1802 2245 2688 2984 3279 -
1128 20 Watt =   W =  834 1123 1475 1956 2437 2919 - - -
1240 22 Watt =   W =  898 1208 1588 2106 2624 - - - -
1352 24 Watt =   W =  959 1292 1697 2251 2804 - - - -
1464 26 Watt =   W =  1019 1372 1803 2391 - - - - -
1576 28 Watt =   W =  1077 1450 1906 2528 - - - - -
1688 30 Watt =   W =  1134 1527 2006 2661 - - - - -
