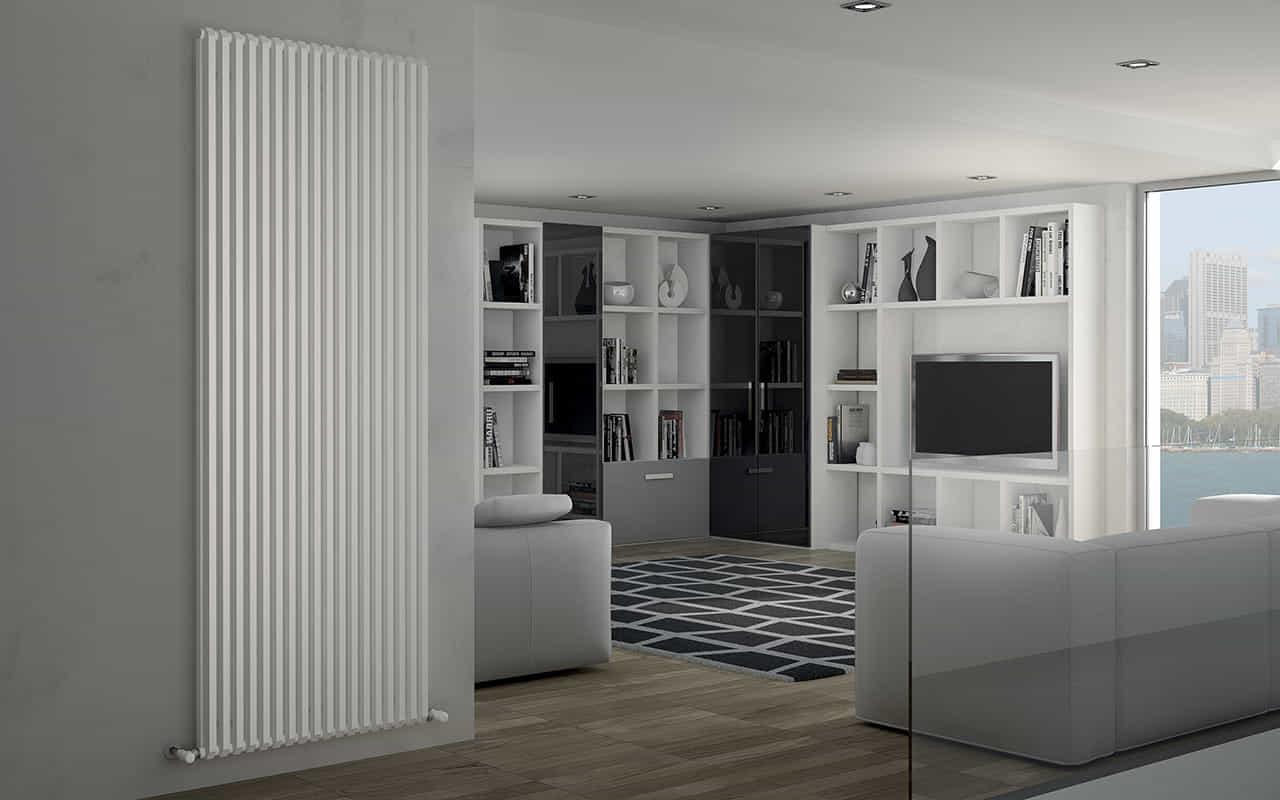

Sax 2 Vertical
Perfil riguroso, líneas decididas y gran modularidad dimensionales son las características que hacen de SAX 2 Vertical un producto único y contemporáneo. SAX 2 Vertical está disponible en 13 alturas, de 4 a 40 resistencias y potencias térmicas desde 174 hasta 3262 Watt.
Las imágenes de esta página tienen el único propósito de representar el producto. Es posible que los acabados y modelos no coincidan perfectamente con el producto real.
Loading...
Salvataggio in corso...
Configurar tu Sax Vertical
Loading...
Los acabados y modelos representados no se considerarán vinculantes y podrán no tener una perfecta correspondencia con el producto entregado.
Configurar tu Sax Vertical
Parete Scegli
Scegli pavimento
-
Potencia térmica
Características de construcción
- radiador de diseño, fabricado con elementos en acero
- colectores horizontales de Ø30 mm
- tubos verticales de sección rectangular 20x25 mm
- roscas 1/2” gas derecha
- presión máxima de trabajo: 4 bar
- temperatura máx. admitida: 95ºC
.jpg)
| Modelo | Profundidad (mm) | Altura (mm) | Distancia entre ejes (mm) | Peso (kg) | Capacidad (lt) |
|
Exponente |
|---|---|---|---|---|---|---|---|
| 500 | 80,0 | 500 | 470 | 0,82 | 0,44 | 37,5 43,6 32,8 22,7 13,5 | 1,278 |
| 530 | 80,0 | 530 | 500 | 0,86 | 0,47 | 39,5 46,0 34,6 23,9 14,2 | 1,279 |
| 630 | 80,0 | 630 | 600 | 1,00 | 0,55 | 46,2 53,7 40,4 27,9 16,6 | 1,282 |
| 680 | 80,0 | 680 | 650 | 1,07 | 0,59 | 49,5 57,6 43,2 29,9 17,8 | 1,284 |
| 730 | 80,0 | 730 | 700 | 1,14 | 0,63 | 52,8 61,3 46,0 31,8 18,9 | 1,285 |
| 830 | 80,0 | 830 | 800 | 1,28 | 0,71 | 59,2 68,8 51,6 35,6 21,1 | 1,289 |
| 900 | 80,0 | 900 | 870 | 1,38 | 0,77 | 63,6 74,0 55,5 38,3 22,7 | 1,291 |
| 1200 | 80,0 | 1200 | 1170 | 1,80 | 1,01 | 82,0 95,4 71,4 49,2 29,1 | 1,297 |
| 1500 | 80,0 | 1500 | 1470 | 2,22 | 1,26 | 99,7 115,9 86,8 59,7 35,3 | 1,297 |
| 1800 | 80,0 | 1800 | 1770 | 2,64 | 1,50 | 116,6 135,6 101,5 69,8 41,3 | 1,299 |
| 2000 | 80,0 | 2000 | 1970 | 2,92 | 1,66 | 127,5 148,3 110,9 76,3 45,0 | 1,301 |
Para ∆T diferentes a los expresados en la tabla utilizar la fórmula: Q=Qn (∆T / 50)n
Equipamiento estandar
- purgador manual de 1/2”
- tapón ciego de 1/2”
- soportes para pared en el mismo color del radiador
L
=
Longitud (mm)
E
=
N° Elemento.
| L Longitud (mm) | E N° Elemento. | 500 | 530 | 630 | 680 | 730 | 830 | 900 | 1200 | 1500 | 1800 | 2000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 4 | Watt = W = | 174 | 184 | 215 | 230 | 245 | 275 | 296 | 382 | 464 | 542 | 593 |
| 240 | 6 | Watt = W = | 262 | 276 | 322 | 345 | 368 | 413 | 444 | 572 | 695 | 813 | 890 |
| 320 | 8 | Watt = W = | 349 | 368 | 430 | 460 | 491 | 550 | 592 | 763 | 927 | 1084 | 1186 |
| 400 | 10 | Watt = W = | 436 | 460 | 537 | 576 | 613 | 688 | 740 | 954 | 1159 | 1356 | 1483 |
| 480 | 12 | Watt = W = | 523 | 552 | 645 | 691 | 736 | 826 | 888 | 1145 | 1391 | 1627 | 1779 |
| 560 | 14 | Watt = W = | 610 | 643 | 752 | 806 | 859 | 963 | 1036 | 1336 | 1622 | 1898 | 2076 |
| 640 | 16 | Watt = W = | 697 | 735 | 860 | 921 | 981 | 1101 | 1184 | 1526 | 1854 | 2169 | 2372 |
| 720 | 18 | Watt = W = | 785 | 827 | 967 | 1036 | 1104 | 1239 | 1331 | 1717 | 2086 | 2440 | 2669 |
| 800 | 20 | Watt = W = | 872 | 919 | 1075 | 1151 | 1227 | 1376 | 1479 | 1908 | 2318 | 2711 | 2965 |
| 880 | 22 | Watt = W = | 959 | 1011 | 1182 | 1266 | 1349 | 1514 | 1627 | 2099 | 2550 | 2982 | 3262 |
| 960 | 24 | Watt = W = | 1046 | 1103 | 1290 | 1381 | 1472 | 1651 | 1775 | 2290 | 2781 | 3253 | - |
| 1040 | 26 | Watt = W = | 1133 | 1195 | 1397 | 1496 | 1595 | 1789 | 1923 | 2480 | 3013 | - | - |
| 1120 | 28 | Watt = W = | 1221 | 1287 | 1504 | 1611 | 1718 | 1927 | 2071 | 2671 | 3245 | - | - |
| 1200 | 30 | Watt = W = | 1308 | 1379 | 1612 | 1727 | 1840 | 2064 | 2219 | 2862 | - | - | - |
