Ellipsis_V 2

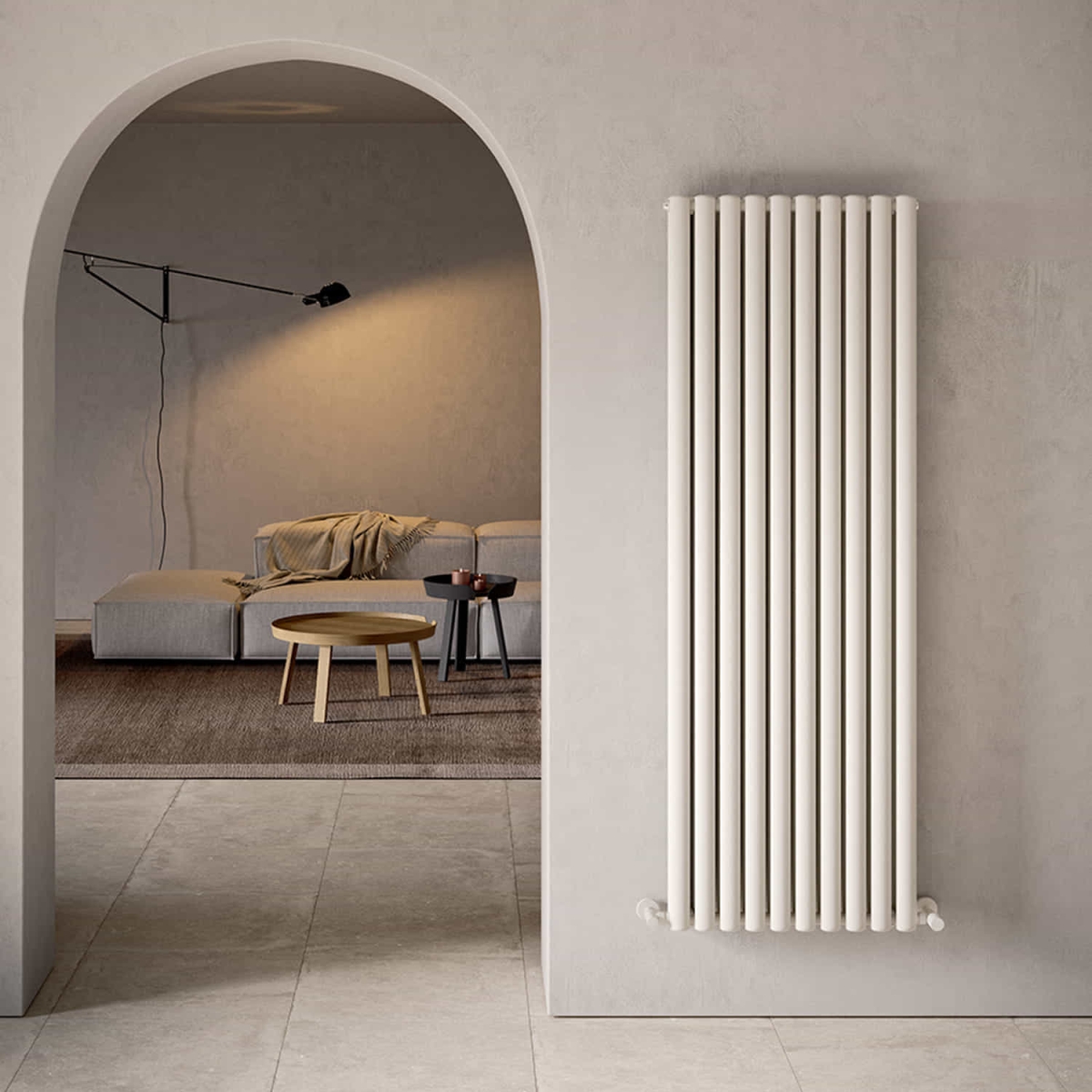

Con la sua versatilità, il termoarredo ELLIPSIS_V 2 Verticale, trasforma lo spazio diventando protagonista assoluto di ogni stile di arredamento. I radiatori ELLIPSIS si integrano in modo discreto ed elegante con lo spazio che li circonda offrendo sempre il massimo comfort di calore. ELLIPSIS_V 2 Verticale è disponibile in 9 altezze, da 4 a 30 elementi e potenze termiche da 230a 3205 Watt. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.
Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.
Calcola la potenza termica
Come scegliere il radiatore Ellipsis_V 2 per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo
Calcola la potenza termica del tuo Ellipsis_V 2
Configura il tuo ELLIPSIS_V
Loading...
Configura il tuo ELLIPSIS_V
Scegli parete
Scegli pavimento
-
Potenza termica
Scopri gli accessori
Loading...
Caratteristiche costruttive
- collettori a sezione circolare diametro 30 mm
- elementi in lamiera d’acciaio di sezione ellittica 50x25 mm
- filettature estremità collettore 1/2” gas destra
- pressione di esercizio massima ammessa: 4 bar
- temperatura di esercizio massima ammessa: 95°C
| Modello | Profondità (mm) | Altezza (mm) | Interasse (mm) | Peso (kg) | Capacità (lt) |
|
Esponente |
|---|---|---|---|---|---|---|---|
| 520 | 76,0 | 520 | 470 | 1,32 | 0,86 | 54,0 62,8 47,0 32,3 19,1 | 1,301 |
| 650 | 76,0 | 650 | 600 | 1,61 | 1,06 | 64,6 75,1 56,1 38,5 22,6 | 1,309 |
| 700 | 76,0 | 700 | 650 | 1,74 | 1,14 | 68,6 79,8 59,5 40,8 24,0 | 1,312 |
| 920 | 76,0 | 920 | 870 | 2,21 | 1,50 | 86,1 100,1 74,5 50,9 29,7 | 1,326 |
| 1020 | 76,0 | 1020 | 970 | 2,44 | 1,65 | 94,0 109,3 81,5 55,8 32,7 | 1,317 |
| 1220 | 76,0 | 1220 | 1170 | 2,87 | 1,97 | 109,9 127,8 95,7 65,8 38,9 | 1,299 |
| 1520 | 76,0 | 1520 | 1470 | 3,62 | 2,41 | 134,2 156,1 117,5 81,5 48,6 | 1,272 |
| 1820 | 76,0 | 1820 | 1770 | 4,18 | 2,92 | 159,2 185,1 137,9 94,3 55,2 | 1,321 |
| 2020 | 76,0 | 2020 | 1970 | 4,56 | 3,25 | 176,4 205,1 151,6 102,7 59,3 | 1,353 |
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS_V 2 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n
Dotazione di serie
- sistemi di fissaggio al muro con viti e tasselli
- tappo cieco da 1/2” con copri tappo
- valvola sfiato da 1/2”
| L Lungh. (mm) | E N° Elem. | 520 | 650 | 700 | 920 | 1020 | 1220 | 1520 | 1820 | 2020 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 240 | 4 | Watt = W = | 251 | 300 | 319 | 400 | 437 | 511 | 624 | 741 | 820 |
| 360 | 6 | Watt = W = | 377 | 451 | 479 | 601 | 656 | 767 | 936 | 1111 | 1231 |
| 480 | 8 | Watt = W = | 503 | 601 | 638 | 801 | 875 | 1023 | 1248 | 1481 | 1641 |
| 600 | 10 | Watt = W = | 628 | 751 | 798 | 1001 | 1093 | 1278 | 1561 | 1851 | 2051 |
| 720 | 12 | Watt = W = | 754 | 901 | 957 | 1201 | 1312 | 1534 | 1873 | 2222 | 2461 |
| 840 | 14 | Watt = W = | 880 | 1052 | 1117 | 1402 | 1531 | 1790 | 2185 | 2592 | 2872 |
| 960 | 16 | Watt = W = | 1005 | 1202 | 1277 | 1602 | 1749 | 2045 | 2497 | 2962 | - |
| 1080 | 18 | Watt = W = | 1131 | 1352 | 1436 | 1802 | 1968 | 2301 | 2809 | - | - |
| 1200 | 20 | Watt = W = | 1257 | 1502 | 1596 | 2002 | 2187 | 2557 | 3121 | - | - |
| 1320 | 22 | Watt = W = | 1382 | 1653 | 1755 | 2203 | 2405 | 2812 | - | - | - |
| 1440 | 24 | Watt = W = | 1508 | 1803 | 1915 | 2403 | 2624 | 3068 | - | - | - |
| 1560 | 26 | Watt = W = | 1634 | 1953 | 2075 | 2603 | 2843 | - | - | - | - |
| 1680 | 28 | Watt = W = | 1760 | 2103 | 2234 | 2803 | 3061 | - | - | - | - |
| 1800 | 30 | Watt = W = | 1885 | 2254 | 2394 | 3004 | - | - | - | - | - |
| Tipo | Descrizione | Documento | Download |
|---|---|---|---|
|
Scheda tecnica |
|||
|
Allacciamenti |
Allacciamenti idraulici Arredo | Allacciamenti idraulici Arredo | |
|
Cataloghi |
Cartella colori | Color chart | |
|
Cataloghi |
Catalogo 2024 | Catalogo 2024 | |
|
Certificazione di prodotto |
ELLIPSIS_VERTICAL_DOUBLE_certification | ELLIPSIS_VERTICAL_DOUBLE_certification | |
|
Manuale d'installazione |
FOISTR0394M | FOISTR0394M | |
|
Manuale d'installazione |
FOISTR1098M | FOISTR1098M |
