Ellipsis 30_H

Un classico che non passa mai di moda, lo scaldasalviette ELLIPSIS è particolarmente adatto ad ambienti raffinati. ELLIPSIS 30_H Orizzontale è disponibile in 15 altezze, da 4 a 50 elementi e potenze termiche da 100 a 3346 Watt. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.

Configura Scheda tecnica

Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.

Calcola la potenza termica

Come scegliere il radiatore Ellipsis 30_H per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo

Modello	Elementi	Profondità (mm)	Altezza (mm)	Larghezza (mm)	Potenza Termica (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.larghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configura il tuo ELLIPSIS30_H

Ellipsis 30_H

Ellipsis 30_H 2

Scegli i più utilizzati

Allacciamento alto/basso con valvola a squadro

Allacciamento dx/sx basso con valvola a squadro

Allacciamento 50mm con kit valvola squadro

Seleziona la finitura delle valvola

Bianco standard

Cromato

IN tinta con il tuo radiatore

-

Potenza termica

Showroom Trova Showroom

Non conosci la potenza termica?

Scopri gli accessori

Caratteristiche costruttive

collettori a sezione circolare diametro 30 mm
elementi in lamiera d’acciaio di sezione ellittica 30x15 mm
filettature estremità collettore 1/2” gas destra
pressione di esercizio massima ammessa: 4 bar
temperatura di esercizio massima ammessa: 95°C

Nuovo prodotto

Compatibile con sistema NOW

Radiatore idraulico

Bassa temperatura

Modello	Profondità (mm)	Lunghezza (mm)	Interasse (mm)	Peso (kg)	Capacità (lt)
530	44,0	530	470	0,46	0,22
560	44,0	560	500	0,48	0,23
660	44,0	660	600	0,55	0,25
680	44,0	680	620	0,56	0,25
710	44,0	710	650	0,58	0,26
760	44,0	760	700	0,61	0,27
860	44,0	860	800	0,68	0,30
880	44,0	880	820	0,69	0,30
930	44,0	930	870	0,73	0,31
1030	44,0	1030	970	0,80	0,30
1230	44,0	1230	1170	0,93	0,38
1530	44,0	1530	1470	1,10	0,50
1830	44,0	1830	1770	1,32	0,52
2030	44,0	2030	1970	1,46	0,57
2230	44,0	2230	2170	1,60	0,60

(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS 30_H Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C

Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n

Dotazione di serie

sistemi di fissaggio al muro con viti e tasselli
tappo cieco da 1/2” con copri tappo
valvola sfiato da 1/2”

Resa termica a metro lineare

Numero Elementi	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
Resa a mt lineare Kcal/h a Δt=50°C	172,0	258,0	344,0	428,4	511,1	592,3	673,4	751,3	827,5	900,6	973,6	1.045,0	1.114,8	1.181,3	1.247,8	1.312,7	1.374,4	1.436,0	1.494,5	1.552,9	1.608,0	1.663,2	1.716,8	1.767,1
Resa a mt lineare Watt a Δt=50°C	200,0	300,0	400,0	498,1	594,3	688,7	783,0	873,6	962,3	1.047,2	1.132,1	1.215,1	1.296,2	1.373,6	1.450,9	1.526,4	1.598,1	1.669,8	1.737,7	1.805,7	1.869,8	1.934,0	1.996,2	2.054,7
Resa a mt lineare Watt a Δt=40°C	152,5	228,9	305,5	380,9	455,0	527,7	600,6	670,8	739,7	805,8	872,2	937,3	1.001,1	1.062,1	1.123,2	1.178,7	1.230,9	1.282,9	1.331,7	1.380,3	1.425,7	1.470,9	1.514,5	1.554,9
Resa a mt lineare Watt a Δt=30°C	107,4	161,5	215,9	269,5	322,3	374,4	426,7	477,2	527,0	574,8	623,2	670,7	717,4	762,3	807,5	844,6	879,2	913,3	945,0	976,3	1.005,1	1.033,6	1.060,7	1.085,5
Resa a mt lineare Watt a Δt=20°C	65,6	98,8	132,3	165,5	198,3	230,8	263,6	295,3	326,7	357,1	388,0	418,5	448,6	477,7	507,1	528,0	547,1	565,7	582,7	599,2	614,1	628,6	642,2	654,2
Esponente modifica	1,217	1,212	1,207	1,202	1,198	1,193	1,188	1,184	1,179	1,174	1,169	1,163	1,158	1,153	1,147	1,159	1,170	1,181	1,193	1,204	1,215	1,226	1,238	1,249

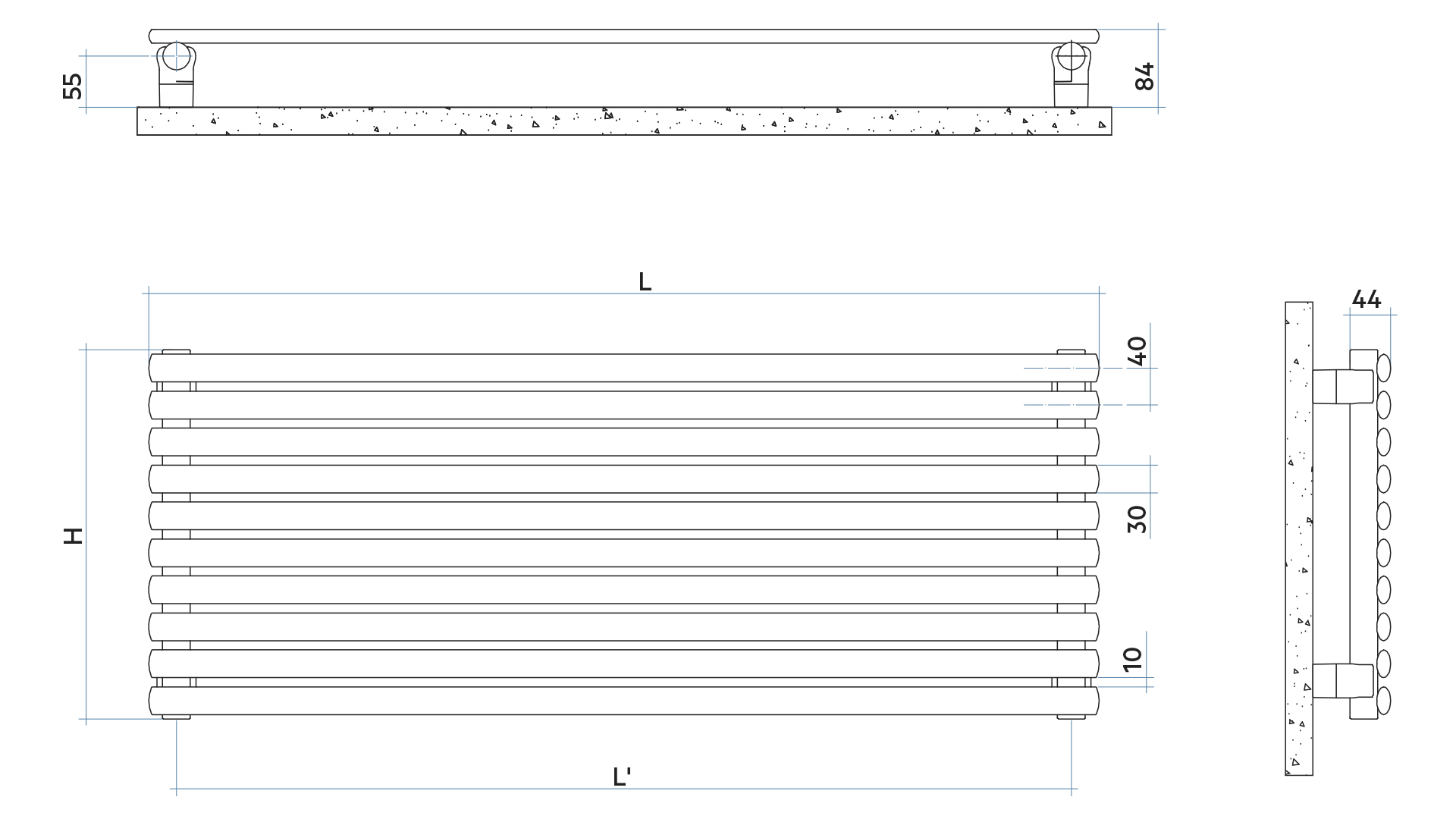

H

= Alt. (mm)

E

= N° Elem.

H Alt. (mm)	E N° Elem.		530	560	660	680	710	760	860	880	930	1030	1230	1530	1830	2030	2230
160	4	Watt = W =	106	112	132	136	142	152	172	176	186	206	246	306	366	406	446
240	6	Watt = W =	159	168	198	204	213	229	259	265	280	310	370	460	550	610	671
320	8	Watt = W =	212	224	264	272	284	304	344	352	372	413	493	613	733	813	893
400	10	Watt = W =	264	279	329	339	354	379	429	439	464	514	613	763	912	1012	1112
480	12	Watt = W =	315	333	393	405	422	452	512	524	553	613	732	910	1089	1208	1327
560	14	Watt = W =	365	386	455	469	490	524	593	607	641	710	848	1055	1262	1400	1538
640	16	Watt = W =	415	438	516	532	555	594	673	688	727	806	962	1197	1431	1588	1744
720	18	Watt = W =	463	489	576	594	620	663	751	768	812	899	1074	1335	1597	1772	1946
800	20	Watt = W =	510	538	635	654	683	731	827	846	894	990	1183	1471	1759	1952	2144
880	22	Watt = W =	555	587	692	713	744	797	901	922	975	1080	1289	1604	1918	2128	2337
960	24	Watt = W =	600	634	748	770	804	861	974	997	1053	1167	1393	1733	2073	2299	2526
1040	26	Watt = W =	644	681	802	826	863	924	1045	1069	1130	1252	1495	1859	2224	2467	2710
1120	28	Watt = W =	687	726	855	881	920	985	1114	1140	1205	1335	1594	1983	2371	2630	2890
1200	30	Watt = W =	728	770	907	935	976	1045	1182	1209	1278	1416	1691	2103	2515	2790	3065
1280	32	Watt = W =	769	813	958	987	1030	1103	1248	1277	1349	1495	1785	2220	2655	2946	3236
1360	34	Watt = W =	809	854	1007	1037	1083	1159	1312	1343	1419	1571	1876	2334	2792	3097	3402
1440	36	Watt = W =	847	895	1055	1087	1135	1215	1375	1407	1486	1646	1966	2445	2925	3245	-
1520	38	Watt = W =	885	935	1102	1135	1185	1269	1435	1469	1552	1719	2053	2554	3054	3388	-
1600	40	Watt = W =	921	973	1147	1182	1234	1321	1495	1530	1616	1790	2138	2659	3181	3528	-
1680	42	Watt = W =	957	1011	1191	1227	1282	1372	1552	1588	1679	1859	2220	2762	-	-	-
1760	44	Watt = W =	991	1047	1234	1272	1328	1421	1608	1646	1739	1926	2300	2862	-	-	-
1840	46	Watt = W =	1025	1083	1276	1315	1373	1470	1663	1702	1798	1992	2379	2959	-	-	-
1920	48	Watt = W =	1058	1117	1317	1357	1417	1517	1716	1756	1856	2055	2454	3053	-	-	-
2000	50	Watt = W =	1089	1151	1356	1398	1459	1562	1768	1809	1911	2117	2528	3145	-	-	-
