Flauto

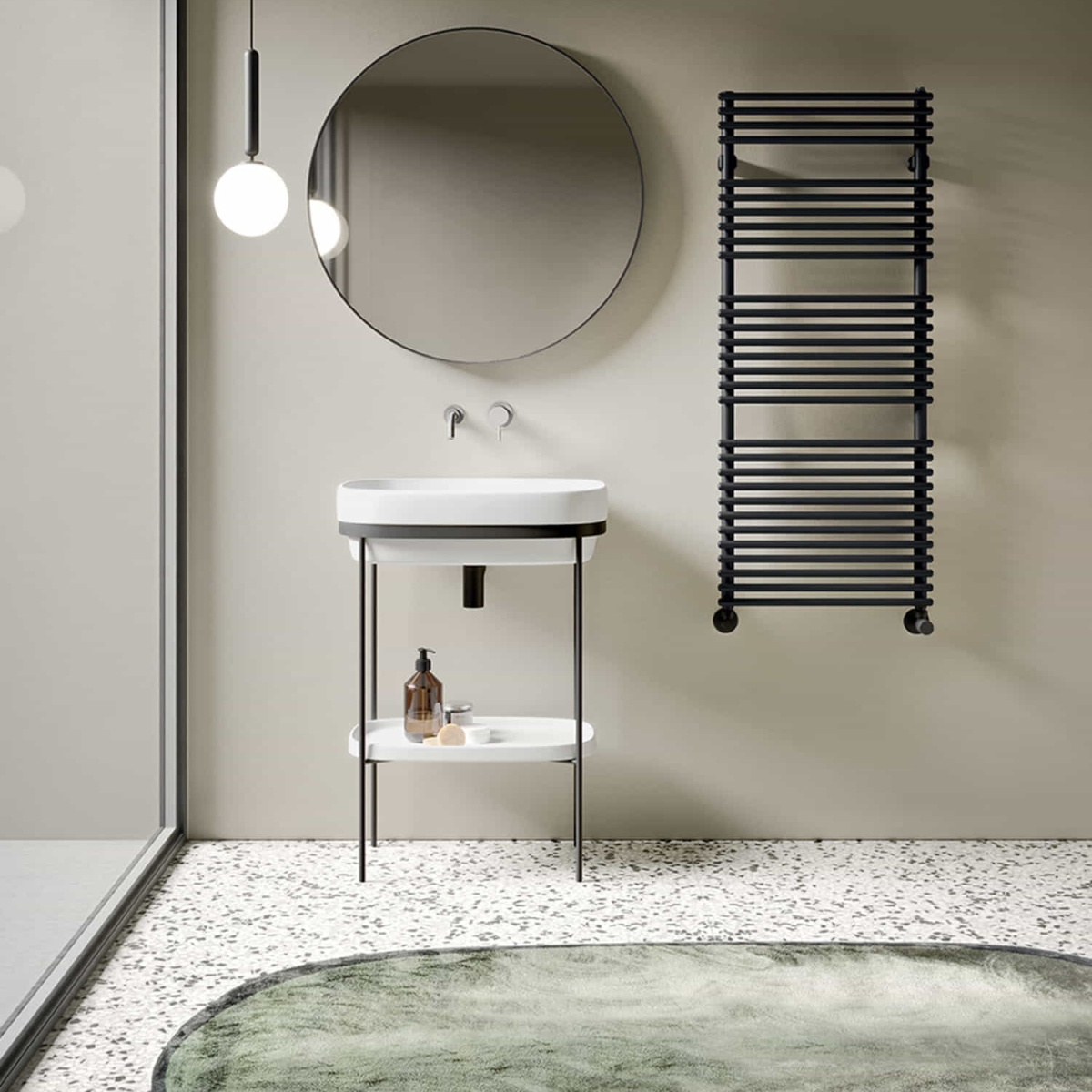

FLAUTO è uno scaldasalviette la cui geometria segue le moderne tendenze dell'arredo. FLAUTO è disponibile in 4 altezze e 5 larghezze da 456 a 756 mm. Con l'inserimento della resistenza elettrica può funzionare anche nei periodi in cui l'impianto è spento. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.
Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.
Configura il tuo Flauto
Configura il tuo Flauto
-
Potenza termica
Scopri gli accessori
Loading...
Caratteristiche costruttive
- radiatore scaldasalviette in acciaio
- elementi orizzontali a tubi tondi di diametro 18 mm
- collettori laterali a sezione circolare di diametro 30 mm
- filettature estremità collettore 1/2” Gas destra
- pressione di esercizio massima ammessa 8 bar
- temperatura di esercizio massima ammessa 95°C
| Modello | Profondità (mm) | Altezza (mm) | Larghezza (mm) | Interasse (mm) | Peso (kg) | Capacità (lt) |
|
Esponente | Funz. misto (Watt) |
|---|---|---|---|---|---|---|---|---|---|
| 810 20 tubi 2 intervalli | 46,0 | 810 | 456 | 406 | 5,61 | 2,75 | 353,0 411,0 315,9 225,0 139,5 | 1,179 | 400 |
| 810 20 tubi 2 intervalli | 46,0 | 810 | 506 | 456 | 6,07 | 2,95 | 383,6 446,0 343,0 244,4 151,6 | 1,177 | 400 |
| 810 20 tubi 2 intervalli | 46,0 | 810 | 556 | 506 | 6,53 | 3,14 | 414,0 481,4 370,3 264,1 164,0 | 1,175 | 400 |
| 810 20 tubi 2 intervalli | 46,0 | 810 | 606 | 556 | 6,98 | 3,34 | 444,5 516,9 397,8 283,9 176,4 | 1,173 | 400 |
| 810 20 tubi 2 intervalli | 46,0 | 810 | 756 | 706 | 8,36 | 3,93 | 536,0 623,3 480,4 343,4 213,9 | 1,167 | 400 |
| 1218 30 tubi 3 intervalli | 46,0 | 1218 | 456 | 406 | 8,39 | 4,13 | 515,2 599,1 459,7 326,8 202,0 | 1,187 | 400 |
| 1218 30 tubi 3 intervalli | 46,0 | 1218 | 506 | 456 | 9,08 | 4,43 | 557,5 648,3 497,8 354,2 219,2 | 1,184 | 700 |
| 1218 30 tubi 3 intervalli | 46,0 | 1218 | 556 | 506 | 9,77 | 4,72 | 599,9 697,5 536,0 381,6 236,5 | 1,181 | 700 |
| 1218 30 tubi 3 intervalli | 46,0 | 1218 | 606 | 556 | 10,46 | 5,01 | 642,2 746,7 574,2 409,2 253,9 | 1,177 | 700 |
| 1218 30 tubi 3 intervalli | 46,0 | 1218 | 756 | 706 | 12,52 | 5,90 | 769,0 894,2 689,0 492,3 306,6 | 1,168 | 700 |
| 1558 38 tubi 4 intervalli | 46,0 | 1558 | 456 | 406 | 10,64 | 5,25 | 658,5 765,7 585,8 414,8 255,0 | 1,200 | 700 |
| 1558 38 tubi 4 intervalli | 46,0 | 1558 | 506 | 456 | 11,51 | 5,63 | 716,8 833,5 639,0 453,7 280,0 | 1,191 | 700 |
| 1558 38 tubi 4 intervalli | 46,0 | 1558 | 556 | 506 | 12,38 | 6,00 | 775,1 901,3 692,5 493,0 305,3 | 1,181 | 700 |
| 1558 38 tubi 4 intervalli | 46,0 | 1558 | 606 | 556 | 13,25 | 6,37 | 833,4 969,1 746,1 532,6 331,1 | 1,172 | 1000 |
| 1558 38 tubi 4 intervalli | 46,0 | 1558 | 756 | 706 | 15,87 | 7,49 | 1.008,4 1.172,5 908,3 653,6 411,0 | 1,144 | 1000 |
| 1762 44 tubi 4 intervalli | 46,0 | 1762 | 456 | 406 | 12,24 | 6,03 | 768,2 893,2 682,3 482,1 295,5 | 1,207 | 700 |
| 1762 44 tubi 4 intervalli | 46,0 | 1762 | 506 | 456 | 13,25 | 6,47 | 829,9 965,0 738,5 523,1 321,8 | 1,199 | 1000 |
| 1762 44 tubi 4 intervalli | 46,0 | 1762 | 556 | 506 | 14,26 | 6,90 | 891,7 1.036,9 795,1 564,6 348,5 | 1,190 | 1000 |
| 1762 44 tubi 4 intervalli | 46,0 | 1762 | 606 | 556 | 15,27 | 7,33 | 953,5 1.108,7 851,8 606,4 375,6 | 1,181 | 1000 |
| 1762 44 tubi 4 intervalli | 46,0 | 1762 | 756 | 706 | 18,29 | 8,62 | 1.138,8 1.324,2 1.023,3 734,0 459,5 | 1,155 | 1000 |
(*) Grazie alle elevate prestazioni dei radiatori FLAUTO, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n
Dotazione di serie
- 2 chela per fissaggio a muro e distanziere
- valvola sfiato da 1/2"
