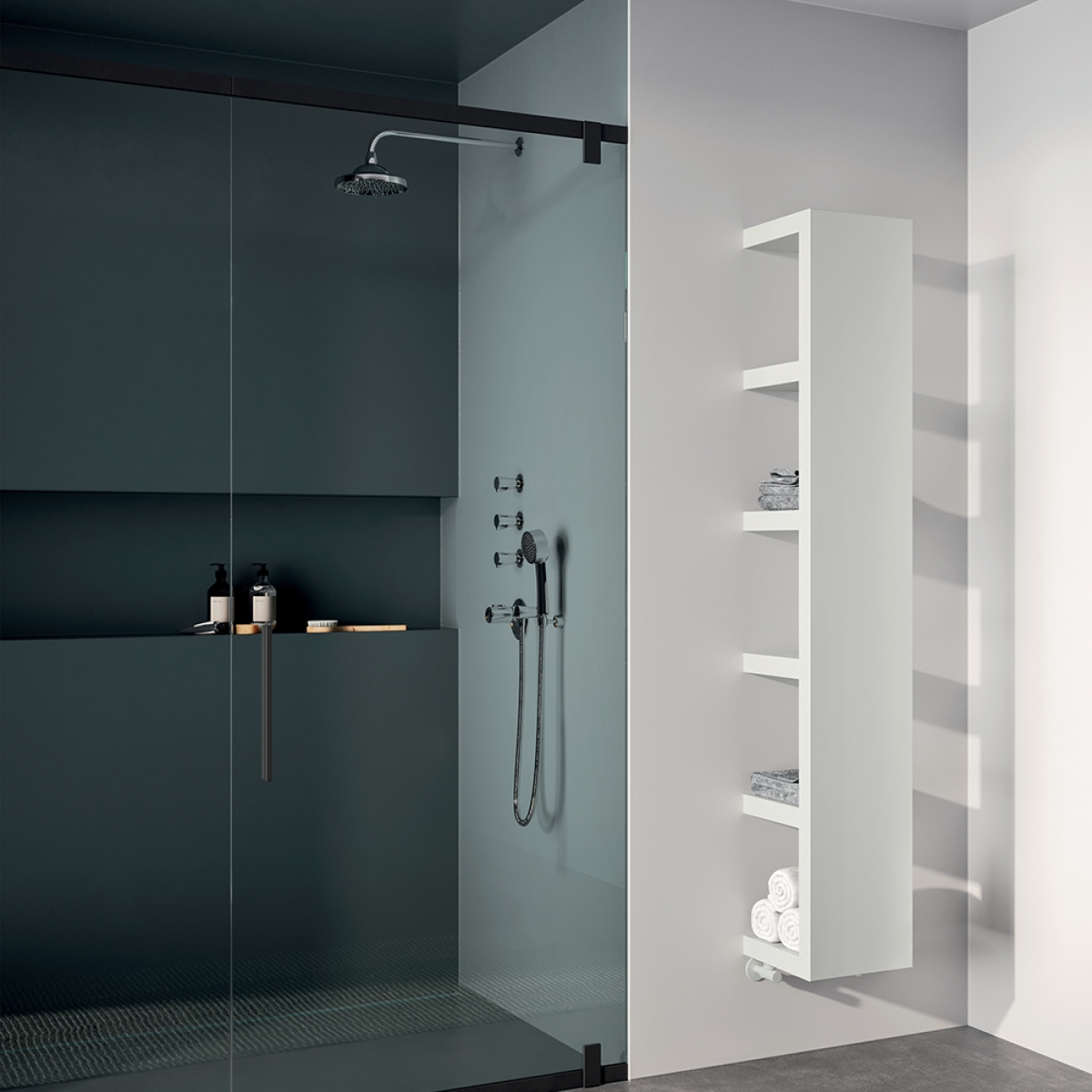

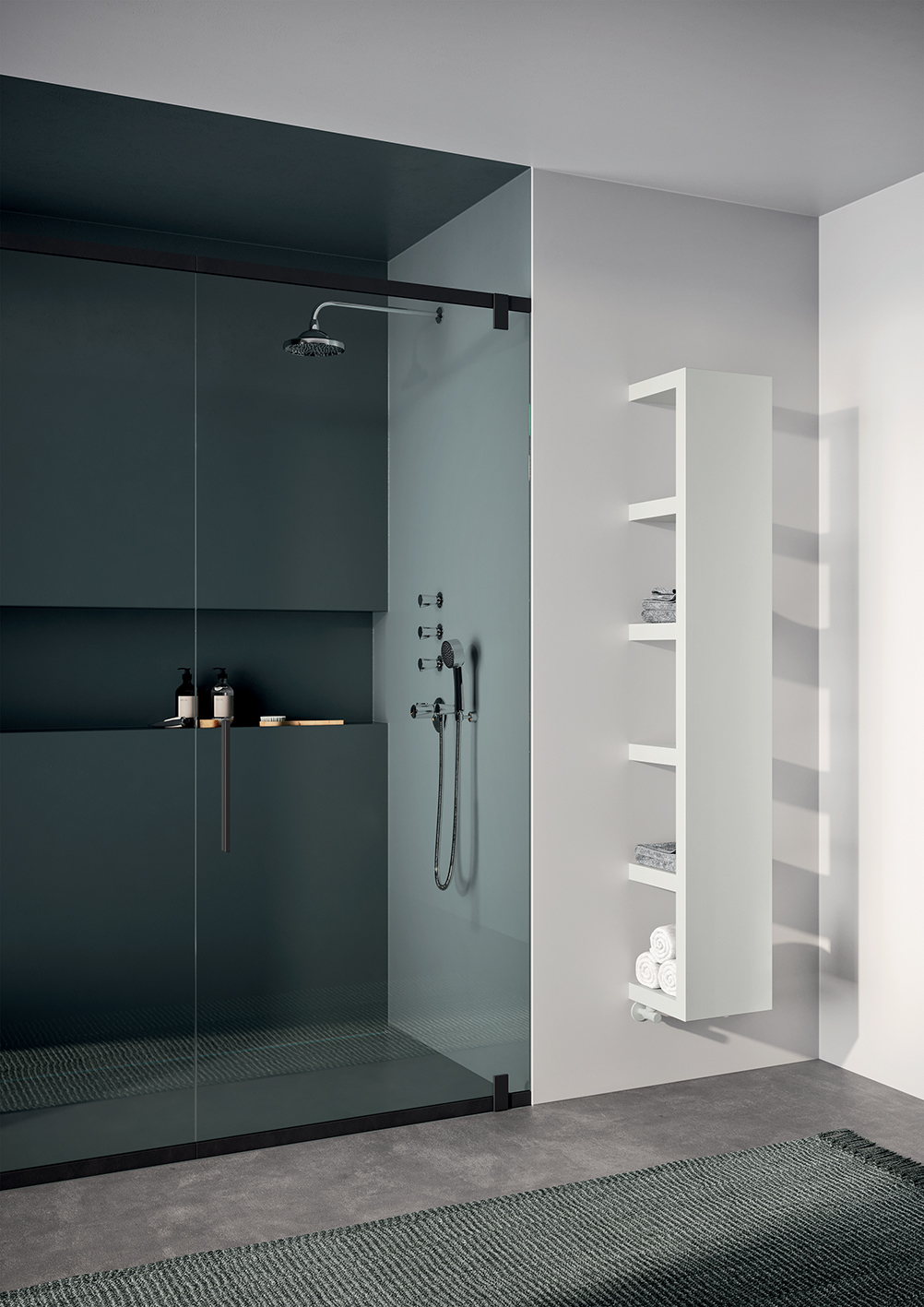

Quadraqua
Linea rigida, severa quasi la ragion d'essere della funzione che va oltre... Fortemente quadrato e modulato, da un'unità di misura che diventa proporzione. Disponibile in due modelli, QUADRAQUA S e QUADRAQUA L, con due potenze termiche.
Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.
Calcola la potenza termica
Come scegliere il radiatore Quadraqua per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo
Calcola la potenza termica del tuo Quadraqua
Configura il tuo Quadraqua
Configura il tuo Quadraqua
-
Potenza termica
Caratteristiche costruttive
- piastra radiante
- filettature da 1/2” gas destra
- pressione di esercizio massima ammessa 4 bar
- temperatura di esercizio massima ammessa 95°C
.jpg)
| Modello | Profondità (mm) | Altezza (mm) | Larghezza (mm) | Interasse (mm) | Peso (kg) | Capacità (lt) |
|
Esponente |
|---|---|---|---|---|---|---|---|---|
| QUADRAQUA S | 300,0 | 1116 | 300 | 224 | 29,00 | 2,30 | 358,6 417,0 317,5 223,4 136,1 | 1,222 |
| QUADRAQUA L | 300,0 | 1828 | 300 | 224 | 44,30 | 3,50 | 564,2 656,0 497,4 348,1 210,6 | 1,240 |
(*) Grazie alle elevate prestazioni dei radiatori QUADRAQUA, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n
Dotazione di serie
- valvola e detentore a squadro, in tinta con il radiatore, completi di raccordi rame (diametri 12, 14 e 15 mm) multistrato (14 spessore 2 e 16 spessore 2)
- kit copri tubi (adatto per tubi fino a 16 mm di spessore)
- 4 supporti a muro
- valvola sfiato
| Tipo | Descrizione | Documento | Download |
|---|---|---|---|
|
Scheda tecnica |
|||
|
Cataloghi |
Cartella colori | Color chart | |
|
Cataloghi |
Catalogo 2024 | Catalogo 2024 | |
|
Manuale d'installazione |
FOISTR0443M | FOISTR0443M | |
|
Manuale |
FOISTR1394M | FOISTR1394M |
| Tipo | Descrizione | Documento | Download |
|---|---|---|---|
|
Modello 3d |
QUADRAQUA_S | QUADRAQUA_S |
|
Il Designer
Linea rigida, severa quasi la ragion d’essere della funzione che va oltre… Fortemente quadrato e modulato da una unità di misura che diventa proporzione. Le mensole si fanno avanti per ospitare l’oggetto per poi fondersi tra mobile e acqua. Si veste di colore per essere presente in varie installazioni: notte, giorno o bagno. Presente per soddisfare esigenze contenitive ma allo stesso tempo avvolti dal giusto calore, quasi a voler sottolineare la sua vera funzione.
Domenico De Palo
