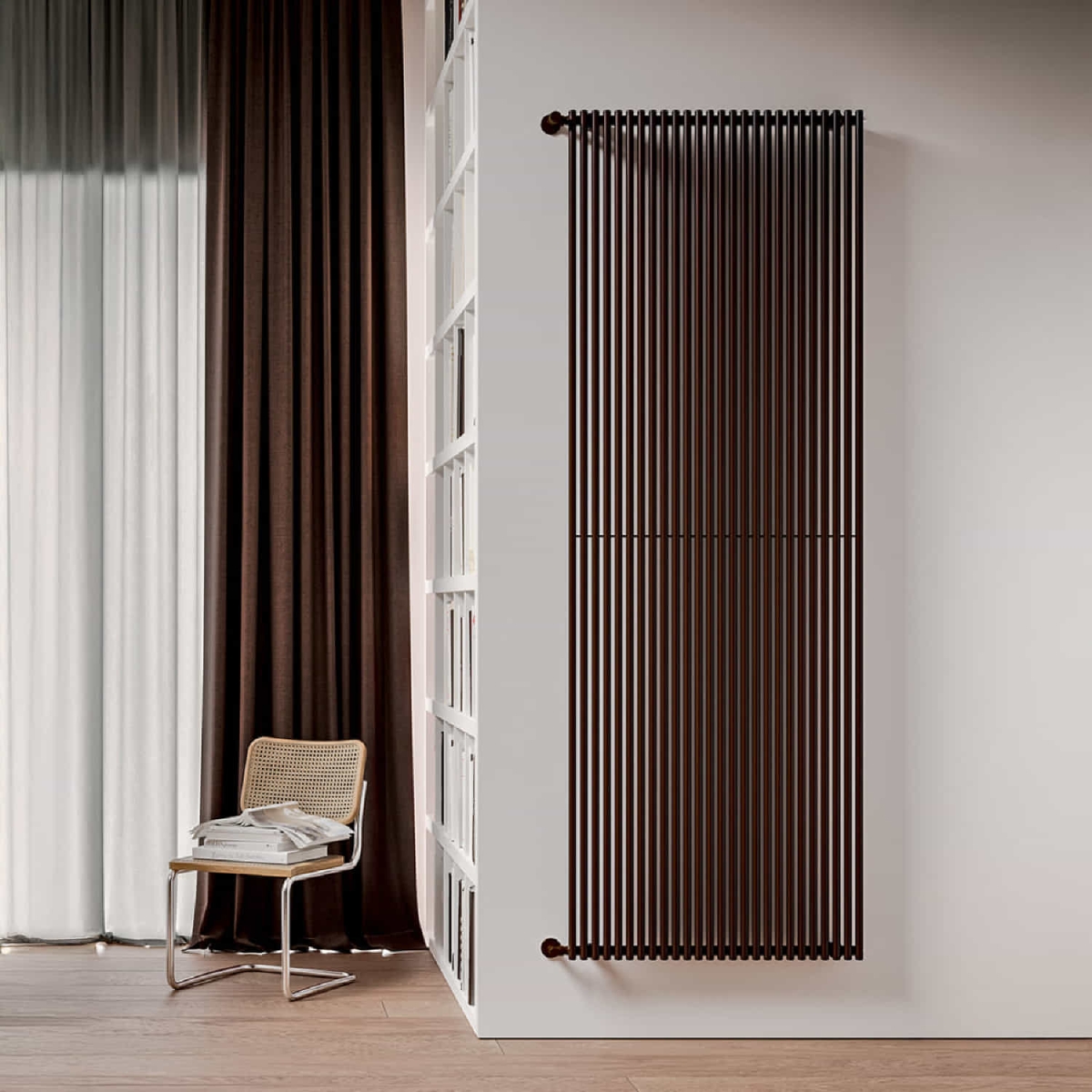

Arpa 23 Pionowy

Możliwość zwymiarowania grzejnika z maksymalny poziom elastyczności i stylu. Grzejnik ARPA 23, stanowi praktyczne rozwiązanie dla każdego zapotrzebowanie na energię cieplną. ARPA 23 Verticale jest dostępna w 14 wysokościach, od 4 do 40 elementy i moce cieplne od 104 do 3272 Watt.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

Oblicz swoje zapotrzebowanie na ciepło termiczny

Jak wybrać grzejnik Arpa 23 Pionowy do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termiczny do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termiczny pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej

Model	Elementy	Głębokość (mm)	Długość (mm)	Wysokość (mm)	Moc cieplna (w watach)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.lunghezza }}	{{ battery.altezza }}	{{ battery.power }}

Skonfiguruj swój ARPA

Arpa 12 Pionowy

Arpa 12_2 Pionowy

Arpa 18 Pionowy

Arpa 18_2 Pionowy

Arpa 23 Pionowy

Arpa 23_2 Pionowy

Wybierz najczęściej używany

Zaworów termostatycznych kątowych (wysoki/niski)

Zaworów termostatycznych kątowych (prawo/lewo)

Zawory 50 mm

Wybierz wykończenie zaworu

Standardowy biały

Chrome

DOPASUJ swój grzejnik

Wybierz ścianę

Wybierz piętro

Ciemny trawertyn

Jasny trawertyn

Płytki

Mahoń

Dąb

Deski drewniane

Kolor niestandardowy

-

Moc cieplna

Salon wystawowy Znajdź salon

Nie znasz mocy cieplnej?

Sprawdź akcesoria

Cechy konstrukcyjne

kolektory o przekroju okrągłym o średnicy 30 mm
rury stalowe o średnicy 23 mm
nagwintowania na końcówkach kolektora 1/2” Gas prawa
maksymalne dopuszczalne ciśnienie robocze 8 bar
maksymalna dopuszczalna temperatura pracy 95°C

Niska temperatura

Grzejnik wodny

Model	Dubina (mm)	Visina (mm)	Međuosovinski razmak (mm)	Težina (kg)	Kapacitet (lt)		Wykładnik potęgowy
520	50,0	520	470	0,46	0,20	26,1 19,8 13,8 8,3	1,249
550	50,0	550	500	0,48	0,20	27,4 20,7 14,5 8,7	1,251
650	50,0	650	600	0,55	0,24	31,6 23,9 16,6 10,0	1,257
670	50,0	670	620	0,56	0,24	32,5 24,6 17,1 10,3	1,258
700	50,0	700	650	0,58	0,25	33,7 25,4 17,7 10,6	1,259
750	50,0	750	700	0,62	0,27	35,8 27,0 18,8 11,3	1,262
850	50,0	850	800	0,69	0,30	40,0 30,1 20,9 12,5	1,268
870	50,0	870	820	0,70	0,31	40,8 30,7 21,3 12,8	1,269
920	50,0	920	870	0,74	0,33	42,8 32,2 22,4 13,4	1,269
1220	50,0	1220	1170	0,95	0,42	54,9 41,3 28,7 17,1	1,271
1520	50,0	1520	1470	1,16	0,52	66,7 50,2 34,8 20,8	1,273
1820	50,0	1820	1770	1,37	0,62	78,4 58,8 40,6 24,1	1,287
2020	50,0	2020	1970	1,50	0,69	86,1 64,5 44,4 26,3	1,296
2520	50,0	2520	2470	1,85	0,85	105,3 79,1 54,8 32,6	1,280

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap ARPA 23 Pionowy, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla ∆t odmiennych od 50°C stosować formułę: Q=Qn (∆t / 50)n

Standardowe wyposażenie

uchwyty mocujące do ściany, wyposażone w śruby i kołki
odpowietrznik 1/2” chromowany
ślepą zatyczkę 1/2” chromowaną z przykrywką

D

= Duljina (mm)

E

= N° Elem.

D Duljina (mm)	E N° Elem.		520	550	650	670	700	750	850	870	920	1220	1520	1820	2020	2520
130	4	Watt = W =	104	110	126	130	135	143	160	163	171	220	267	314	344	421
198	6	Watt = W =	157	164	190	195	202	215	240	245	257	329	400	470	517	632
266	8	Watt = W =	209	219	253	260	270	286	320	326	342	439	534	627	689	842
334	10	Watt = W =	261	274	316	325	337	358	400	408	428	549	667	784	861	1053
402	12	Watt = W =	313	329	379	390	404	430	480	490	514	659	800	941	1033	1264
470	14	Watt = W =	365	384	442	455	472	501	560	571	599	769	934	1098	1205	1474
538	16	Watt = W =	418	438	506	520	539	573	640	653	685	878	1067	1254	1378	1685
606	18	Watt = W =	470	493	569	585	607	644	720	734	770	988	1201	1411	1550	1895
674	20	Watt = W =	522	548	632	650	674	716	800	816	856	1098	1334	1568	1722	2106
742	22	Watt = W =	574	603	695	715	741	788	880	898	942	1208	1467	1725	1894	2317
810	24	Watt = W =	626	658	758	780	809	859	960	979	1027	1318	1601	1882	2066	2527
878	26	Watt = W =	679	712	822	845	876	931	1040	1061	1113	1427	1734	2038	2239	2738
946	28	Watt = W =	731	767	885	910	944	1002	1120	1142	1198	1537	1868	2195	2411	2948
1014	30	Watt = W =	783	822	948	975	1011	1074	1200	1224	1284	1647	2001	2352	2583	3159
1082	32	Watt = W =	835	877	1011	1040	1078	1146	1280	1306	1370	1757	2134	2509	2755	-
1150	34	Watt = W =	887	932	1074	1105	1146	1217	1360	1387	1455	1867	2268	2666	2927	-
1218	36	Watt = W =	940	986	1138	1170	1213	1289	1440	1469	1541	1976	2401	2822	3100	-
1286	38	Watt = W =	992	1041	1201	1235	1281	1360	1520	1550	1626	2086	2535	2979	3272	-
1354	40	Watt = W =	1044	1096	1264	1300	1348	1432	1600	1632	1712	2196	2668	3136	-	-
