Sax Pionowy

Pionowy SAX o prostokątnym profilu, reaguje na nowoczesne trendy wyposażenia, z zachowaniem linii smukły. Każde zapotrzebowanie kaloryczne zaspokajane jest przez modułowość elementów grzejnych. Vertical SAX jest dostępny w 13 wysokościach, od 4 do 40 elementy i moce cieplne od 109 do 3272 Watt.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

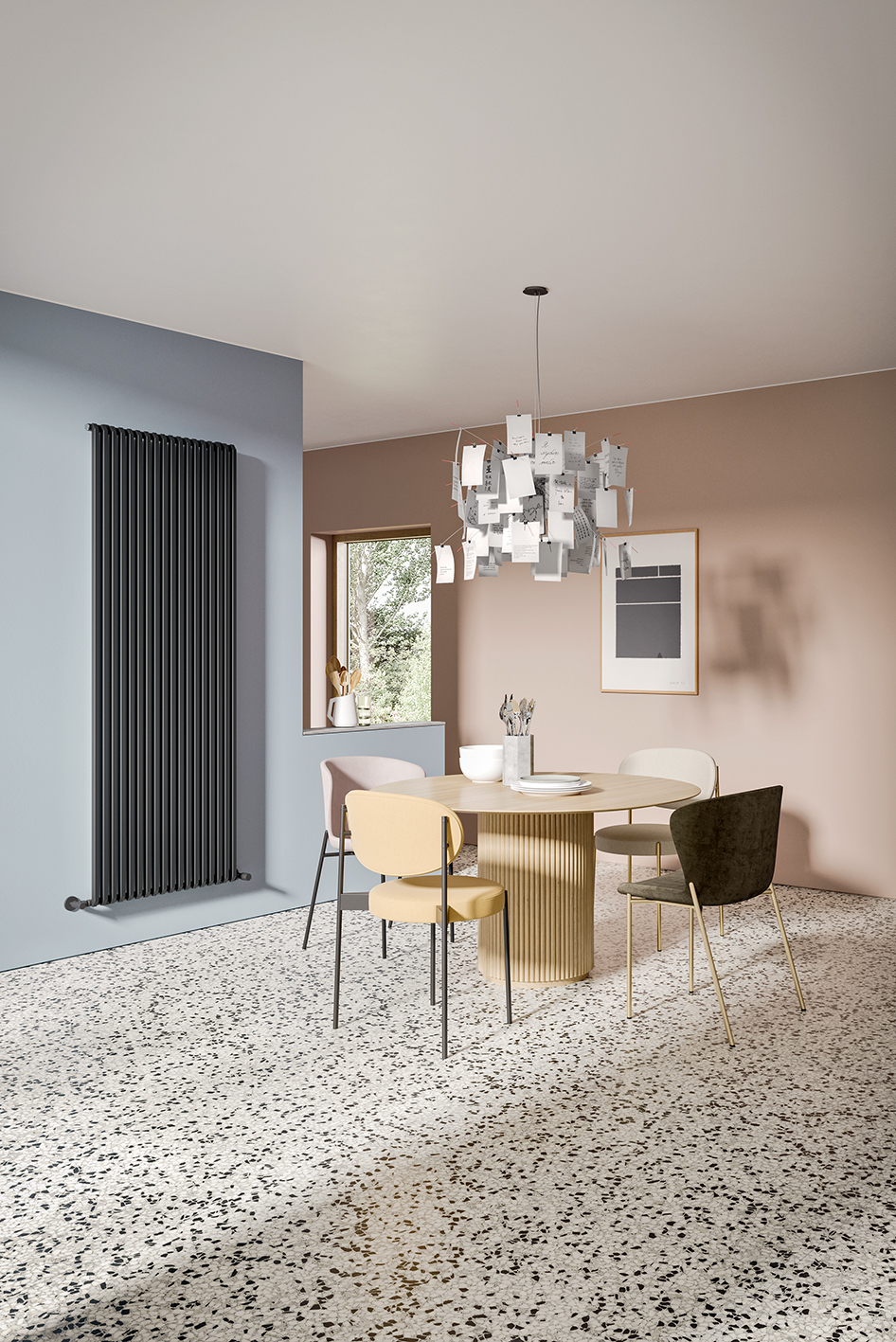

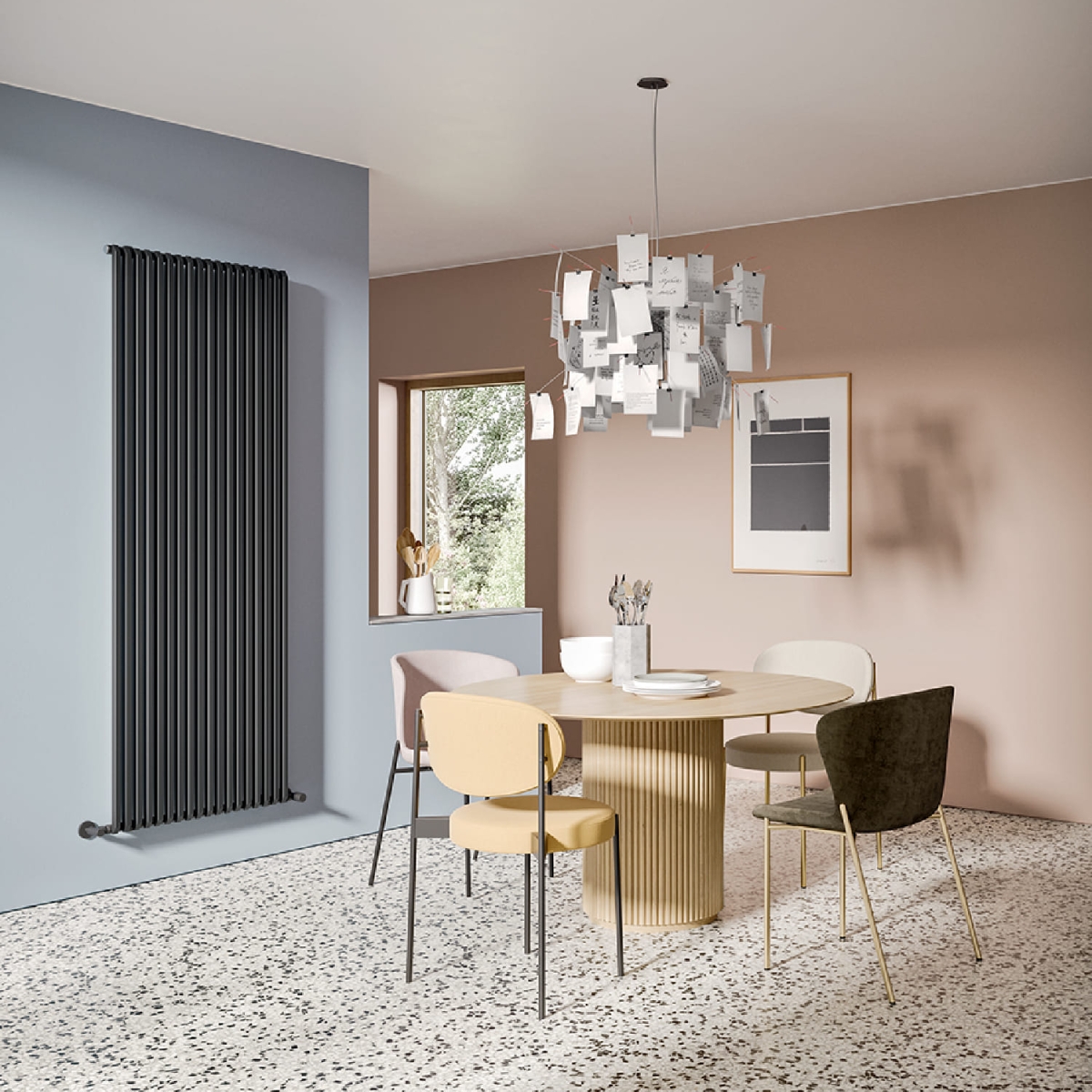

Sax, pionowy, 18 elementów, wysokość 1800 mm, szerokość 720 mm, Czarny Matowy Sax, pionowy, 18 elementów, wysokość 1800 mm, szerokość 720 mm, Czarny Matowy, (Szczegół) Sax, pionowy, 18 elementów, wysokość 1800 mm, szerokość 720 mm, Czarny - RAL 9005 Sax, pionowy, 18 elementów, wysokość 1800 mm, szerokość 720 mm, Czarny - RAL 9005, (Szczegół)

Oblicz swoje zapotrzebowanie na ciepło termiczny

Jak wybrać grzejnik Sax Pionowy do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termiczny do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termiczny pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej

Zapisywanie...

Skonfiguruj swój Sax Pionowy

Loader
Przedstawione wykończenia i modele nie są uważane za wiążące i mogą nie odpowiadać w pełni dostarczonemu produktowi.

Skonfiguruj swój Sax Pionowy

Sax Pionowy
Sax 2 Pionowy
Wybierz najczęściej używany
Anuluj wybór
Zaworów termostatycznych kątowych (wysoki/niski)
Zaworów termostatycznych kątowych (prawo/lewo)
Zawory 50 mm
Wybierz wykończenie zaworu
Wybierz serię
Wybierz powierzchnię
Wybierz ścianę
Wybierz piętro
Ciemny trawertyn
Jasny trawertyn
Płytki
Mahoń
Dąb
Deski drewniane

-

Moc cieplna
Salon wystawowy Znajdź salon
Nie znasz mocy cieplnej?

Sprawdź akcesoria

APPUFIORE APPUQUADRO APPUTONDO ASTEUQUAD20
VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
ATTCHE430
AMENSPAVPA

Cechy konstrukcyjne

  • kolektory o przekroju okrągłym o średnicy 30 mm
  • rury stalowe o przekroju prostokątnym 20x25 mm
  • nagwintowania na końcówkach kolektora 1/2” Gas prawa
  • maksymalne dopuszczalne ciśnienie robocze 4 bar
  • maksymalna dopuszczalna temperatura pracy 95°C
Sax Pionowy
Niska temperatura

Niska temperatura
Grzejnik wodny

Grzejnik wodny

Model Dubina (mm) Visina (mm) Međuosovinski razmak (mm) Težina (kg) Kapacitet (lt) Wykładnik potęgowy
500 55,0 500 470 0,47 0,24 27,3 20,7 14,5 8,8 1,233
530 55,0 530 500 0,49 0,25 28,7 21,8 15,3 9,3 1,234
630 55,0 630 600 0,56 0,29 33,2 25,2 17,7 10,7 1,240
650 55,0 650 620 0,57 0,30 34,2 25,9 18,1 11,0 1,241
680 55,0 680 650 0,59 0,32 35,5 26,9 18,8 11,4 1,242
730 55,0 730 700 0,63 0,34 37,8 28,6 20,0 12,1 1,245
830 55,0 830 800 0,70 0,38 42,2 32,0 22,3 13,4 1,250
850 55,0 850 820 0,71 0,38 43,1 32,6 22,8 13,7 1,251
900 55,0 900 870 0,75 0,40 45,4 34,3 23,9 14,4 1,254
1200 55,0 1200 1170 0,96 0,53 58,8 44,3 30,8 18,4 1,266
1500 55,0 1500 1470 1,17 0,65 72,3 54,4 37,7 22,5 1,273
1800 55,0 1800 1770 1,38 0,77 86,1 64,8 44,9 26,7 1,276
2000 55,0 2000 1970 1,52 0,85 95,5 71,9 49,8 29,7 1,275

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap SAX Pionowy, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla ∆t odmiennych od 50°C stosować formułę: Q=Qn (∆t / 50)n

Standardowe wyposażenie
  • uchwyty mocujące do ściany, wyposażone w śruby i kołki
  • odpowietrznik 1/2” chromowany
  • ślepą zatyczkę 1/2” chromowaną z przykrywką

D
= Duljina (mm)
E
= N° Elem.
D Duljina (mm) E N° Elem.   500 530 630 650 680 730 830 850 900 1200 1500 1800 2000
160 4 Watt =   W =  109 115 133 137 142 151 169 173 181 235 289 344 382
240 6 Watt =   W =  164 172 199 205 213 227 253 259 272 353 434 517 573
320 8 Watt =   W =  218 229 266 273 284 302 338 345 363 470 578 689 764
400 10 Watt =   W =  273 287 332 342 355 378 422 431 454 588 723 861 955
480 12 Watt =   W =  327 344 399 410 426 453 507 518 544 705 868 1033 1146
560 14 Watt =   W =  382 402 465 478 497 529 591 604 635 823 1012 1206 1337
640 16 Watt =   W =  437 459 532 546 568 604 676 690 726 940 1157 1378 1528
720 18 Watt =   W =  491 516 598 615 639 680 760 776 817 1058 1302 1550 1719
800 20 Watt =   W =  546 574 665 683 710 755 845 863 907 1175 1446 1722 1910
880 22 Watt =   W =  600 631 731 751 781 831 929 949 998 1293 1591 1894 2101
960 24 Watt =   W =  655 688 798 820 852 906 1014 1035 1089 1410 1735 2067 2292
1040 26 Watt =   W =  710 746 864 888 923 982 1098 1121 1180 1528 1880 2239 2483
1120 28 Watt =   W =  764 803 931 956 994 1057 1183 1208 1270 1646 2025 2411 2674
1200 30 Watt =   W =  819 860 997 1025 1065 1133 1267 1294 1361 1763 2169 2583 2865
1280 32 Watt =   W =  873 918 1064 1093 1136 1208 1352 1380 1452 1881 2314 2756 3056
1360 34 Watt =   W =  928 975 1130 1161 1207 1284 1436 1466 1543 1998 2459 2928 3247
1440 36 Watt =   W =  982 1032 1197 1229 1278 1359 1521 1553 1633 2116 2603 3100 -
1520 38 Watt =   W =  1037 1090 1263 1298 1349 1435 1605 1639 1724 2233 2748 3272 -
1600 40 Watt =   W =  1092 1147 1330 1366 1420 1510 1690 1725 1815 2351 2892 - -
