Ellipsis 30_V

I radiatori ELLIPSIS si integrano in modo discreto ed elegante con lo spazio che li circonda offrendo sempre il massimo comfort ambientale. ELLIPSIS 30_V Verticale è disponibile in 15 altezze, da 4 a 50 elementi e potenze termiche da 104 a 3104 Watt. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.

Configura Scheda tecnica

Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.

Calcola la potenza termica

Come scegliere il radiatore Ellipsis 30_V per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo

Modello	Elementi	Profondità (mm)	Lunghezza (mm)	Altezza (mm)	Potenza Termica (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.lunghezza }}	{{ battery.altezza }}	{{ battery.power }}

Configura il tuo ELLIPSIS30_V

Ellipsis 30_V

Ellipsis 30_V 2

Scegli i più utilizzati

Allacciamento alto/basso con valvola a squadro

Allacciamento dx/sx basso con valvola a squadro

Allacciamento 50mm con kit valvola squadro

Seleziona la finitura delle valvola

Bianco standard

Cromato

IN tinta con il tuo radiatore

-

Potenza termica

Showroom Trova Showroom

Non conosci la potenza termica?

Scopri gli accessori

Caratteristiche costruttive

collettori a sezione circolare diametro 30 mm
elementi in lamiera d’acciaio di sezione ellittica 30x15 mm
filettature estremità collettore 1/2” gas destra
pressione di esercizio massima ammessa: 4 bar
temperatura di esercizio massima ammessa: 95°C

Nuovo prodotto

Compatibile con sistema NOW

Radiatore idraulico

Bassa temperatura

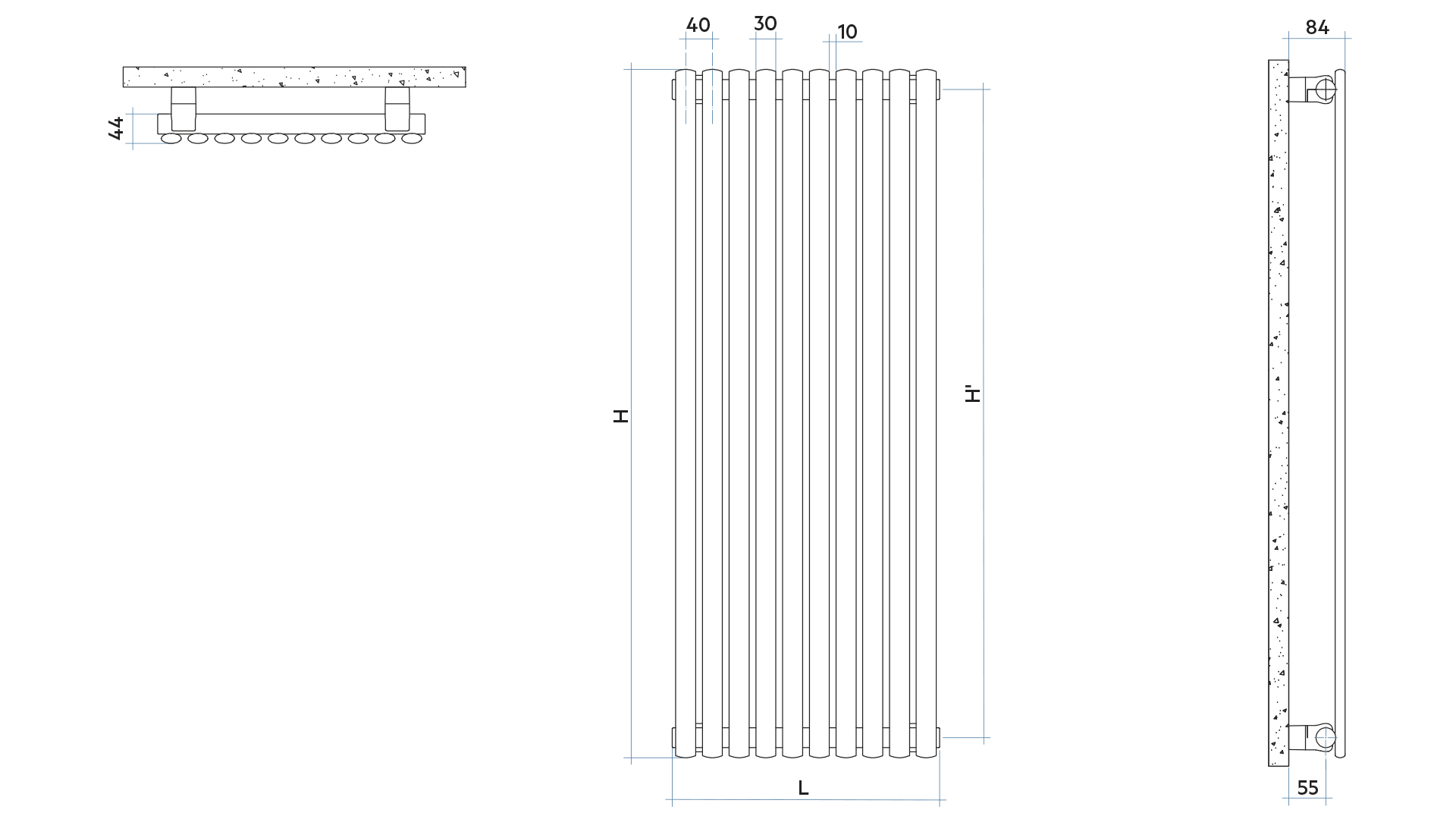

Modello	Profondità (mm)	Altezza (mm)	Interasse (mm)	Peso (kg)	Capacità (lt)		Esponente
530	44,0	530	470	0,46	0,22	24,3 28,2 21,2 14,7 8,8	1,273
560	44,0	560	500	0,48	0,23	25,4 29,5 22,2 15,4 9,2	1,273
660	44,0	660	600	0,55	0,25	29,2 33,9 25,5 17,7 10,6	1,273
680	44,0	680	620	0,56	0,25	29,8 34,7 26,1 18,1 10,8	1,273
710	44,0	710	650	0,58	0,26	31,0 36,0 27,1 18,8 11,2	1,273
760	44,0	760	700	0,61	0,27	32,9 38,2 28,8 19,9 11,9	1,273
860	44,0	860	800	0,68	0,30	36,5 42,4 31,9 22,1 13,2	1,273
880	44,0	880	820	0,69	0,30	37,2 43,3 32,6 22,6 13,5	1,273
930	44,0	930	870	0,73	0,31	39,0 45,4 34,2 23,7 14,1	1,273
1030	44,0	1030	970	0,80	0,30	42,7 49,6 37,3 25,9 15,4	1,273
1230	44,0	1230	1170	0,93	0,38	49,8 57,9 43,6 30,2 18,0	1,276
1530	44,0	1530	1470	1,10	0,50	60,5 70,4 52,9 36,6 21,8	1,281
1830	44,0	1830	1770	1,32	0,52	71,3 82,9 62,2 42,9 25,4	1,291
2030	44,0	2030	1970	1,46	0,57	78,5 91,3 68,4 47,1 27,8	1,297
2230	44,0	2230	2170	1,60	0,60	85,7 99,7 74,5 51,2 30,2	1,303

(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS 30_V Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C

Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n

Dotazione di serie

sistemi di fissaggio al muro con viti e tasselli
tappo cieco da 1/2” con copri tappo
valvola sfiato da 1/2”

L

= Lungh. (mm)

E

= N° Elem.

L Lungh. (mm)	E N° Elem.		530	560	660	680	710	760	860	880	930	1030	1230	1530	1830	2030	2230
160	4	Watt = W =	113	118	136	139	144	153	170	173	182	198	232	282	332	365	399
240	6	Watt = W =	169	177	203	208	216	229	254	260	272	298	347	422	497	548	598
320	8	Watt = W =	226	236	271	278	288	306	339	346	363	397	463	563	663	730	798
400	10	Watt = W =	282	295	339	347	360	382	424	433	454	496	579	704	829	913	997
480	12	Watt = W =	338	354	407	416	432	458	509	520	545	595	695	845	995	1096	1196
560	14	Watt = W =	395	413	475	486	504	535	594	606	636	694	811	986	1161	1278	1396
640	16	Watt = W =	451	472	542	555	576	611	678	693	726	794	926	1126	1326	1461	1595
720	18	Watt = W =	508	531	610	625	648	688	763	779	817	893	1042	1267	1492	1643	1795
800	20	Watt = W =	564	590	678	694	720	764	848	866	908	992	1158	1408	1658	1826	1994
880	22	Watt = W =	620	649	746	763	792	840	933	953	999	1091	1274	1549	1824	2009	2193
960	24	Watt = W =	677	708	814	833	864	917	1018	1039	1090	1190	1390	1690	1990	2191	2393
1040	26	Watt = W =	733	767	881	902	936	993	1102	1126	1180	1290	1505	1830	2155	2374	2592
1120	28	Watt = W =	790	826	949	972	1008	1070	1187	1212	1271	1389	1621	1971	2321	2556	2792
1200	30	Watt = W =	846	885	1017	1041	1080	1146	1272	1299	1362	1488	1737	2112	2487	2739	2991
1280	32	Watt = W =	902	944	1085	1110	1152	1222	1357	1386	1453	1587	1853	2253	2653	2922	3190
1360	34	Watt = W =	959	1003	1153	1180	1224	1299	1442	1472	1544	1686	1969	2394	2819	3104	3390
1440	36	Watt = W =	1015	1062	1220	1249	1296	1375	1526	1559	1634	1786	2084	2534	2984	3287	-
1520	38	Watt = W =	1072	1121	1288	1319	1368	1452	1611	1645	1725	1885	2200	2675	3150	3469	-
1600	40	Watt = W =	1128	1180	1356	1388	1440	1528	1696	1732	1816	1984	2316	2816	3316	3652	-
1680	42	Watt = W =	1184	1239	1424	1457	1512	1604	1781	1819	1907	2083	2432	2957	-	-	-
1760	44	Watt = W =	1241	1298	1492	1527	1584	1681	1866	1905	1998	2182	2548	3098	-	-	-
1840	46	Watt = W =	1297	1357	1559	1596	1656	1757	1950	1992	2088	2282	2663	3238	-	-	-
1920	48	Watt = W =	1354	1416	1627	1666	1728	1834	2035	2078	2179	2381	2779	3379	-	-	-
2000	50	Watt = W =	1410	1475	1695	1735	1800	1910	2120	2165	2270	2480	2895	3520	-	-	-
