Ellipsis 30_V 2

I radiatori ELLIPSIS si integrano in modo discreto ed elegante con lo spazio che li circonda offrendo sempre il massimo comfort ambientale. ELLIPSIS 30_V 2 Verticale è disponibile in 15 altezze, da 4 a 50 elementi e potenze termiche da 156 a 3186 Watt. Grazie alle sue elevate prestazioni è ideale per la progettazione a bassa temperatura. Consigliato per caldaie tradizionali, a condensazione e pompe di calore.

Configura Scheda tecnica

Le immagini presenti su questa pagina hanno il solo scopo di raffigurare il prodotto. Finiture e modelli possono non avere una perfetta corrispondenza con il prodotto reale.

Calcola la potenza termica

Come scegliere il radiatore Ellipsis 30_V 2 per la propria casa? Come sapere qual è la giusta potenza termica per riscaldare ciascuna stanza? Il calcolo del fabbisogno termico online ti permette di individuare il radiatore più adatto per il tuo spazio abitativo

Modello	Elementi	Profondità (mm)	Lunghezza (mm)	Altezza (mm)	Potenza Termica (watt)
{{ battery.modello }}	{{ battery.n_elementi }}	{{ battery.profondita }}	{{ battery.lunghezza }}	{{ battery.altezza }}	{{ battery.power }}

Scopri gli accessori

Caratteristiche costruttive

collettori a sezione circolare diametro 30 mm
elementi in lamiera d’acciaio di sezione ellittica 30x15 mm
filettature estremità collettore 1/2” gas destra
pressione di esercizio massima ammessa: 4 bar
temperatura di esercizio massima ammessa: 95°C

Compatibile con sistema NOW

Bassa temperatura

Radiatore idraulico

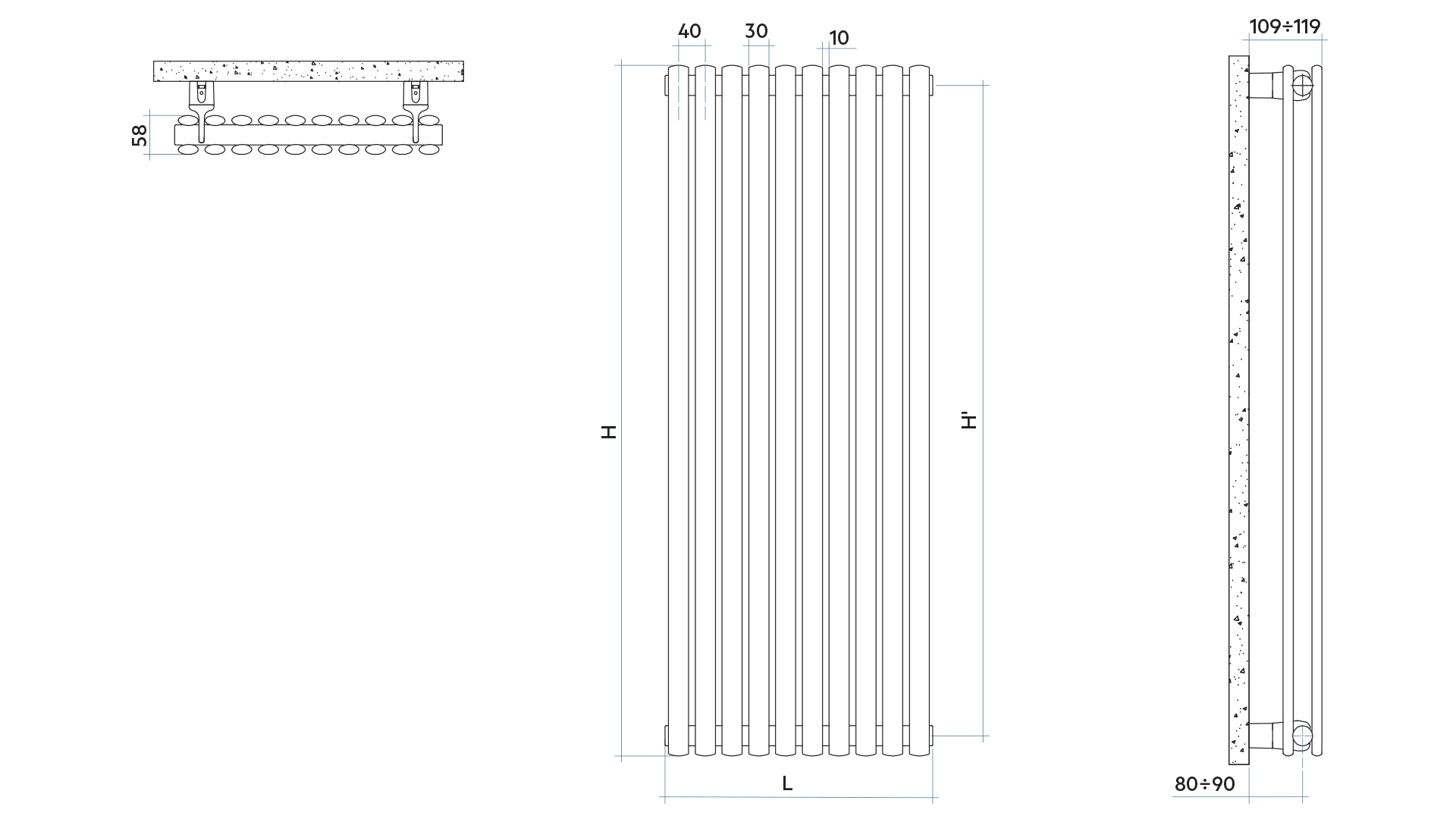

Modello	Profondità (mm)	Altezza (mm)	Interasse (mm)	Peso (kg)	Capacità (lt)		Esponente
530	58,0	530	470	0,81	0,33	33,6 39,1 29,2 20,1 11,9	1,302
560	58,0	560	500	0,85	0,35	35,2 40,9 30,6 21,0 12,4	1,303
660	58,0	660	600	0,97	0,40	40,3 46,9 35,1 24,1 14,3	1,300
680	58,0	680	620	0,99	0,41	41,4 48,1 36,0 24,8 14,6	1,299
710	58,0	710	650	1,03	0,43	42,9 49,9 37,4 25,7 15,2	1,296
760	58,0	760	700	1,09	0,45	45,5 52,9 39,7 27,4 16,2	1,291
860	58,0	860	800	1,22	0,51	50,7 59,0 44,3 30,6 18,2	1,284
880	58,0	880	820	1,24	0,52	51,8 60,2 45,3 31,4 18,7	1,276
930	58,0	930	870	1,30	0,55	54,4 63,2 47,6 33,0 19,7	1,273
1030	58,0	1030	970	1,43	0,60	59,0 68,6 51,7 35,9 21,5	1,268
1230	58,0	1230	1170	1,67	0,71	68,5 79,6 60,1 41,8 25,1	1,261
1530	58,0	1530	1470	2,04	0,88	82,6 96,0 72,6 50,6 30,5	1,253
1830	58,0	1830	1770	2,41	1,04	97,9 113,8 86,3 60,4 36,5	1,241
2030	58,0	2030	1970	2,66	1,15	107,9 125,5 95,1 66,4 40,1	1,246
2230	58,0	2230	2170	2,90	1,26	117,7 136,8 103,5 72,3 43,5	1,250

(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS 30_V 2 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C

Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50)n

Dotazione di serie

sistemi di fissaggio al muro con viti e tasselli
tappo cieco da 1/2” con copri tappo
valvola sfiato da 1/2”

= Lungh. (mm)

= N° Elem.

L Lungh. (mm)	E N° Elem.		530	560	660	680	710	760	860	880	930	1030	1230	1530	1830	2030	2230
160	4	Watt = W =	156	164	188	192	200	212	236	241	253	274	318	384	455	502	547
240	6	Watt = W =	235	245	281	289	299	318	354	361	379	412	478	576	683	753	821
320	8	Watt = W =	313	327	375	385	399	423	472	481	506	549	637	768	910	1004	1094
400	10	Watt = W =	391	409	469	481	499	529	590	602	632	686	796	960	1138	1255	1368
480	12	Watt = W =	469	491	563	577	599	635	708	722	758	823	955	1152	1366	1506	1642
560	14	Watt = W =	547	573	657	673	699	741	826	843	885	960	1114	1344	1593	1757	1915
640	16	Watt = W =	626	654	750	770	798	847	944	963	1011	1098	1274	1536	1821	2008	2189
720	18	Watt = W =	704	736	844	866	898	953	1061	1083	1138	1235	1433	1728	2048	2259	2462
800	20	Watt = W =	782	818	938	962	998	1058	1179	1204	1264	1372	1592	1920	2276	2510	2736
880	22	Watt = W =	860	900	1032	1058	1098	1164	1297	1324	1390	1509	1751	2112	2504	2761	3010
960	24	Watt = W =	938	982	1126	1154	1198	1270	1415	1444	1517	1646	1910	2304	2731	3012	-
1040	26	Watt = W =	1017	1063	1219	1251	1297	1376	1533	1565	1643	1784	2070	2496	2959	-	-
1120	28	Watt = W =	1095	1145	1313	1347	1397	1482	1651	1685	1770	1921	2229	2688	3186	-	-
1200	30	Watt = W =	1173	1227	1407	1443	1497	1588	1769	1805	1896	2058	2388	2880	-	-	-
1280	32	Watt = W =	1251	1309	1501	1539	1597	1693	1887	1926	2022	2195	2547	3072	-	-	-
1360	34	Watt = W =	1329	1391	1595	1635	1697	1799	2005	2046	2149	2332	2706	-	-	-	-
1440	36	Watt = W =	1408	1472	1688	1732	1796	1905	2123	2166	2275	2470	2866	-	-	-	-
1520	38	Watt = W =	1486	1554	1782	1828	1896	2011	2241	2287	2402	2607	3025	-	-	-	-
1600	40	Watt = W =	1564	1636	1876	1924	1996	2117	2359	2407	2528	2744	3184	-	-	-	-
1680	42	Watt = W =	1642	1718	1970	2020	2096	2223	2477	2528	2654	2881	-	-	-	-	-
1760	44	Watt = W =	1720	1800	2064	2116	2196	2328	2595	2648	2781	3018	-	-	-	-	-
1840	46	Watt = W =	1799	1881	2157	2213	2295	2434	2713	2768	2907	-	-	-	-	-	-
1920	48	Watt = W =	1877	1963	2251	2309	2395	2540	2831	2889	3034	-	-	-	-	-	-
2000	50	Watt = W =	1955	2045	2345	2405	2495	2646	2949	3009	3160	-	-	-	-	-	-
