Arpa 18_2 Pionowy

Trzeźwa pionowość ARPA 18_2 reprezentuje jeden nowoczesna estetyka, która integruje się z każdym otoczeniem. Styl ARPA 18 dopełnia modułowy funkcjonalność. Dostępne w 15 wysokościach, od 4 do 60 elementów w ilości równe i cieplne moce od 124 do 3441 Watt.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

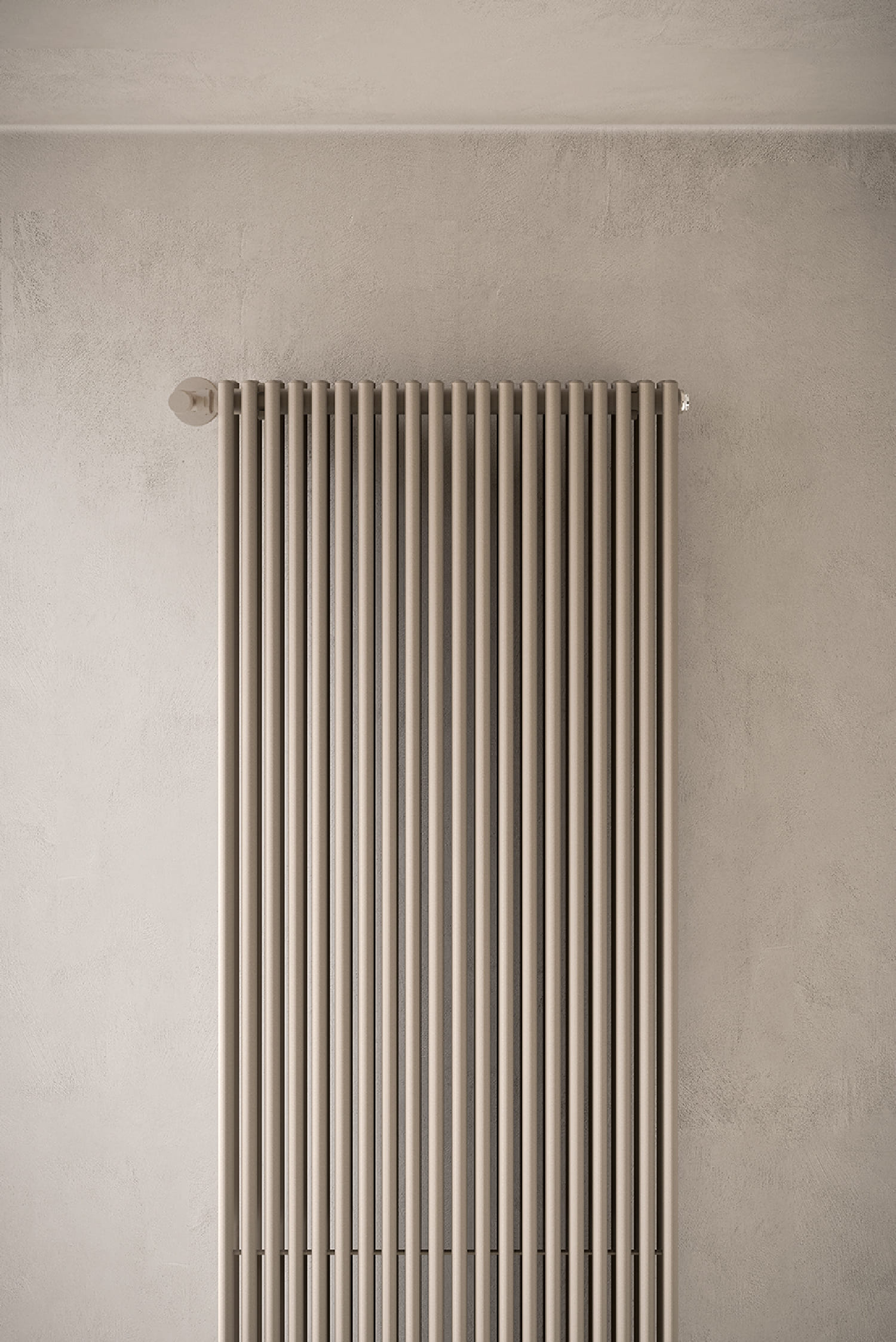

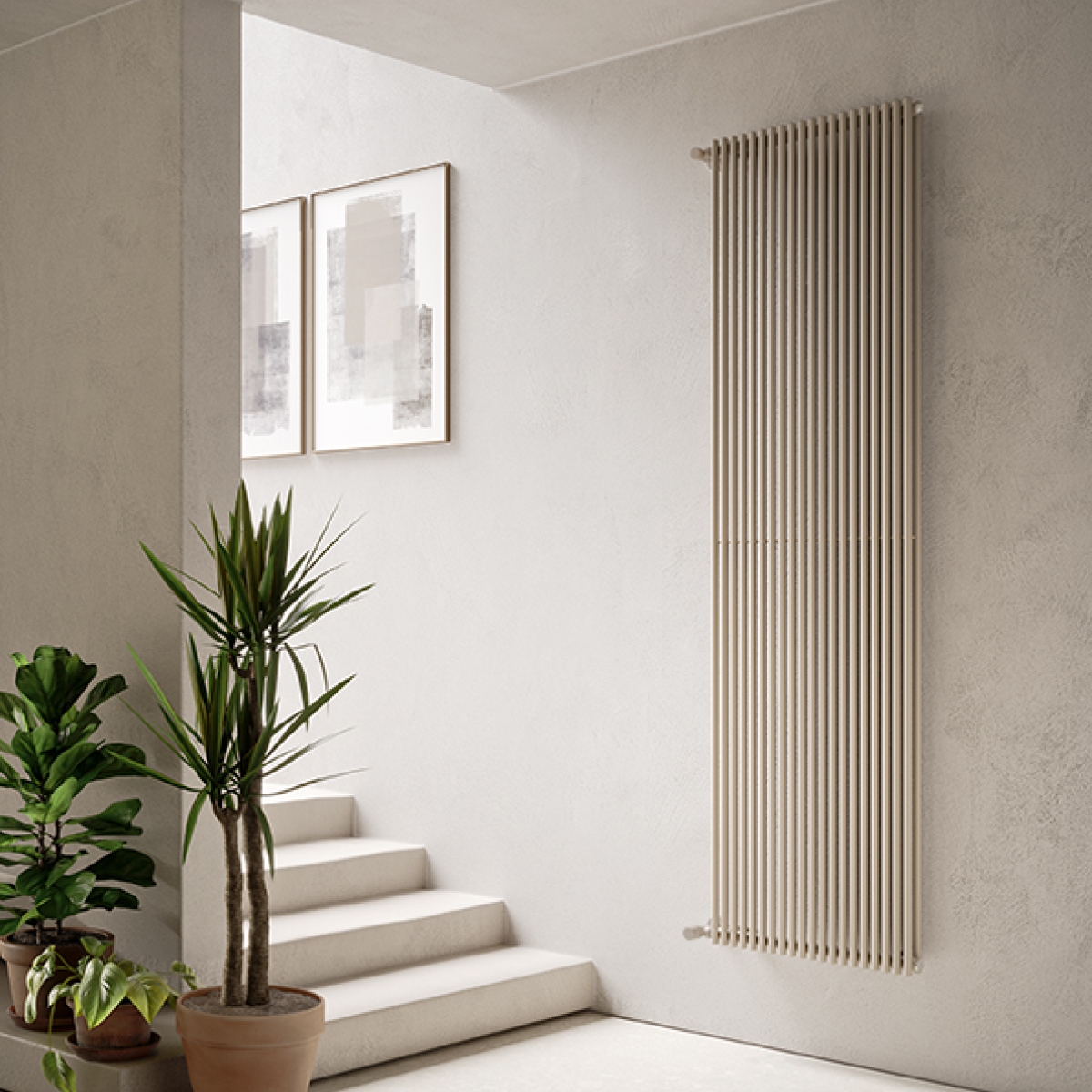

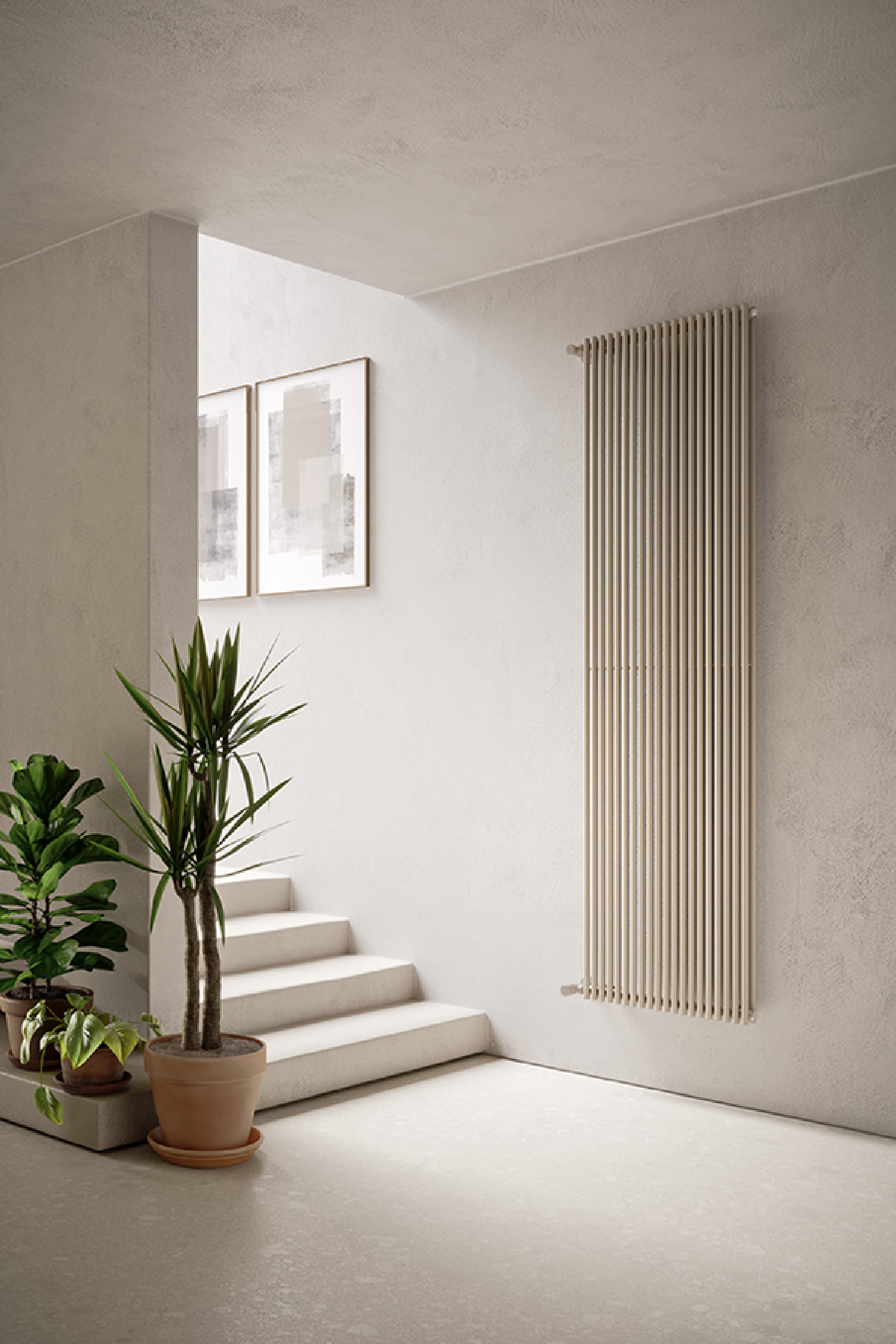

Arpa 18 2, pionowy, 20 elementów, wysokość 2020 mm, szerokość 541 mm, Sablé Arpa 18 2, pionowy, 20 elementów, wysokość 2020 mm, szerokość 541 mm, Sablé, (Szczegół) Arpa 18 2, pionowy, 20 elementów, wysokość 364 mm, szerokość 2020 mm, Biały Perłowy Arpa 18 2, pionowy, Biały Standardowy, (Szczegół)

Oblicz swoje zapotrzebowanie na ciepło termiczny

Jak wybrać grzejnik Arpa 18_2 Pionowy do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termiczny do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termiczny pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej

Zapisywanie...

Skonfiguruj swój ARPA

Loader
Przedstawione wykończenia i modele nie są uważane za wiążące i mogą nie odpowiadać w pełni dostarczonemu produktowi.

Skonfiguruj swój ARPA

Arpa 12 Pionowy
Arpa 12_2 Pionowy
Arpa 18 Pionowy
Arpa 18_2 Pionowy
Arpa 23 Pionowy
Arpa 23_2 Pionowy
Wybierz najczęściej używany
Anuluj wybór
Zaworów termostatycznych kątowych (wysoki/niski)
Zaworów termostatycznych kątowych (prawo/lewo)
Zawory 50 mm
Wybierz wykończenie zaworu
Wybierz serię
Wybierz powierzchnię
Wybierz ścianę
Wybierz piętro
Ciemny trawertyn
Jasny trawertyn
Płytki
Mahoń
Dąb
Deski drewniane

-

Moc cieplna
Salon wystawowy Znajdź salon
Nie znasz mocy cieplnej?

Sprawdź akcesoria

APPUFIORE APPUTONDO ASTEUTONDO20
VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
ATTCHE430 KIT2MORSA28 ATTMORS28
AMENSPAVPA

Cechy konstrukcyjne

  • kolektory o przekroju okrągłym o średnicy 30 mm
  • rury stalowe o przekroju prostokątnym średnicy 18 mm
  • nagwintowania na końcówkach kolektora 1/2” Gas prawa
  • maksymalne dopuszczalne ciśnienie robocze 10 bar
  • maksymalna dopuszczalna temperatura pracy 95°C
Arpa 18_2 Pionowy
Niska temperatura

Niska temperatura
Grzejnik wodny

Grzejnik wodny

Model Dubina (mm) Visina (mm) Međuosovinski razmak (mm) Težina (kg) Kapacitet (lt) Wykładnik potęgowy
520 62,0 520 470 0,54 0,23 31,1 23,3 16,0 9,5 1,296
550 62,0 550 500 0,57 0,24 32,7 24,5 16,9 10,0 1,296
650 62,0 650 600 0,66 0,28 37,9 28,4 19,5 11,5 1,298
670 62,0 670 620 0,68 0,29 38,9 29,1 20,0 11,8 1,298
700 62,0 700 650 0,71 0,30 40,5 30,3 20,9 12,3 1,299
750 62,0 750 700 0,75 0,32 43,0 32,2 22,1 13,1 1,300
850 62,0 850 800 0,84 0,36 48,0 35,9 24,7 14,6 1,302
870 62,0 870 820 0,86 0,37 49,8 37,2 25,6 15,1 1,302
920 62,0 920 870 0,91 0,39 51,5 38,5 26,5 15,6 1,303
1220 62,0 1220 1170 1,18 0,50 65,8 49,2 33,7 19,9 1,308
1520 62,0 1520 1470 1,46 0,62 79,5 59,3 40,7 23,9 1,312
1820 62,0 1820 1770 1,73 0,74 92,7 69,1 47,3 27,7 1,319
2020 62,0 2020 1970 1,92 0,82 101,2 75,3 51,5 30,1 1,324
2220 62,0 2220 2170 2,10 0,90 109,5 81,4 55,5 32,4 1,329
2520 62,0 2520 2470 2,37 1,01 121,6 90,3 61,5 35,8 1,336

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap ARPA 18_2 Pionowy, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla ∆t odmiennych od 50°C stosować formułę: Q=Qn (∆t / 50)n

Standardowe wyposażenie
  • uchwyty mocujące do ściany, wyposażone w śruby i kołki
  • odpowietrznik 1/2” chromowany
  • ślepą zatyczkę 1/2” chromowaną z przykrywką

D
= Duljina (mm)
E
= N° Elem.
D Duljina (mm) E N° Elem.   520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2220 2520
109 4 Watt =   W =  124 131 152 156 162 172 192 199 206 263 318 371 405 438 486
163 6 Watt =   W =  187 196 227 233 243 258 288 299 309 395 477 556 607 657 730
217 8 Watt =   W =  249 262 303 311 324 344 384 398 412 526 636 742 810 876 973
271 10 Watt =   W =  311 327 379 389 405 430 480 498 515 658 795 927 1012 1095 1216
325 12 Watt =   W =  373 392 455 467 486 516 576 597 618 790 954 1112 1214 1314 1459
379 14 Watt =   W =  435 458 531 545 567 602 672 697 721 921 1113 1298 1417 1533 1702
433 16 Watt =   W =  498 523 606 622 648 688 768 796 824 1053 1272 1483 1619 1752 1946
487 18 Watt =   W =  560 589 682 700 729 774 864 896 927 1184 1431 1669 1822 1971 2189
541 20 Watt =   W =  622 654 758 778 810 860 960 995 1030 1316 1590 1854 2024 2190 2432
595 22 Watt =   W =  684 719 834 856 891 946 1056 1095 1133 1448 1749 2039 2226 2409 2675
649 24 Watt =   W =  746 785 910 934 972 1032 1152 1194 1236 1579 1908 2225 2429 2628 2918
703 26 Watt =   W =  809 850 985 1011 1053 1118 1248 1294 1339 1711 2067 2410 2631 2847 -
757 28 Watt =   W =  871 916 1061 1089 1134 1204 1344 1393 1442 1842 2226 2596 2834 3066 -
811 30 Watt =   W =  933 981 1137 1167 1215 1290 1440 1493 1545 1974 2385 2781 3036 3285 -
865 32 Watt =   W =  995 1046 1213 1245 1296 1376 1536 1592 1648 2106 2544 2966 3238 - -
919 34 Watt =   W =  1057 1112 1289 1323 1377 1462 1632 1692 1751 2237 2703 3152 3441 - -
973 36 Watt =   W =  1120 1177 1364 1400 1458 1548 1728 1791 1854 2369 2862 3337 - - -
1027 38 Watt =   W =  1182 1243 1440 1478 1539 1634 1824 1891 1957 2500 3021 - - - -
1081 40 Watt =   W =  1244 1308 1516 1556 1620 1720 1920 1990 2060 2632 3180 - - - -
1135 42 Watt =   W =  1306 1373 1592 1634 1701 1806 2016 2090 2163 2764 3339 - - - -
1189 44 Watt =   W =  1368 1439 1668 1712 1782 1892 2112 2189 2266 2895 - - - - -
1243 46 Watt =   W =  1431 1504 1743 1789 1863 1978 2208 2289 2369 3027 - - - - -
1297 48 Watt =   W =  1493 1570 1819 1867 1944 2064 2304 2388 2472 3158 - - - - -
1351 50 Watt =   W =  1555 1635 1895 1945 2025 2150 2400 2488 2575 3290 - - - - -
1405 52 Watt =   W =  1617 1700 1971 2023 2106 2236 2496 2587 2678 3422 - - - - -
1459 54 Watt =   W =  1679 1766 2047 2101 2187 2322 2592 2687 2781 - - - - - -
1513 56 Watt =   W =  1742 1831 2122 2178 2268 2408 2688 2786 2884 - - - - - -
1567 58 Watt =   W =  1804 1897 2198 2256 2349 2494 2784 2886 2987 - - - - - -
1621 60 Watt =   W =  1866 1962 2274 2334 2430 2580 2880 2985 3090 - - - - - -
