Ellipsis_V Pionowy

Grzejniki ELLIPSIS integrują się dyskretnie i eleganckie z otaczającą ich przestrzenią, która zawsze oferuje maksymalny komfort środowiska. ELLIPSIS_V Pionowy jest dostępny w 9 wysokościach, od 4 do 30 elementów i moce cieplne od 149 do 3158 Watt.

Skonfiguruj Arkusz danych

Zdjęcia na tej stronie mają wyłącznie na celu przedstawienie produktu. Wykończenia i modele mogą nie odpowiadać idealnie rzeczywistemu produktowi.

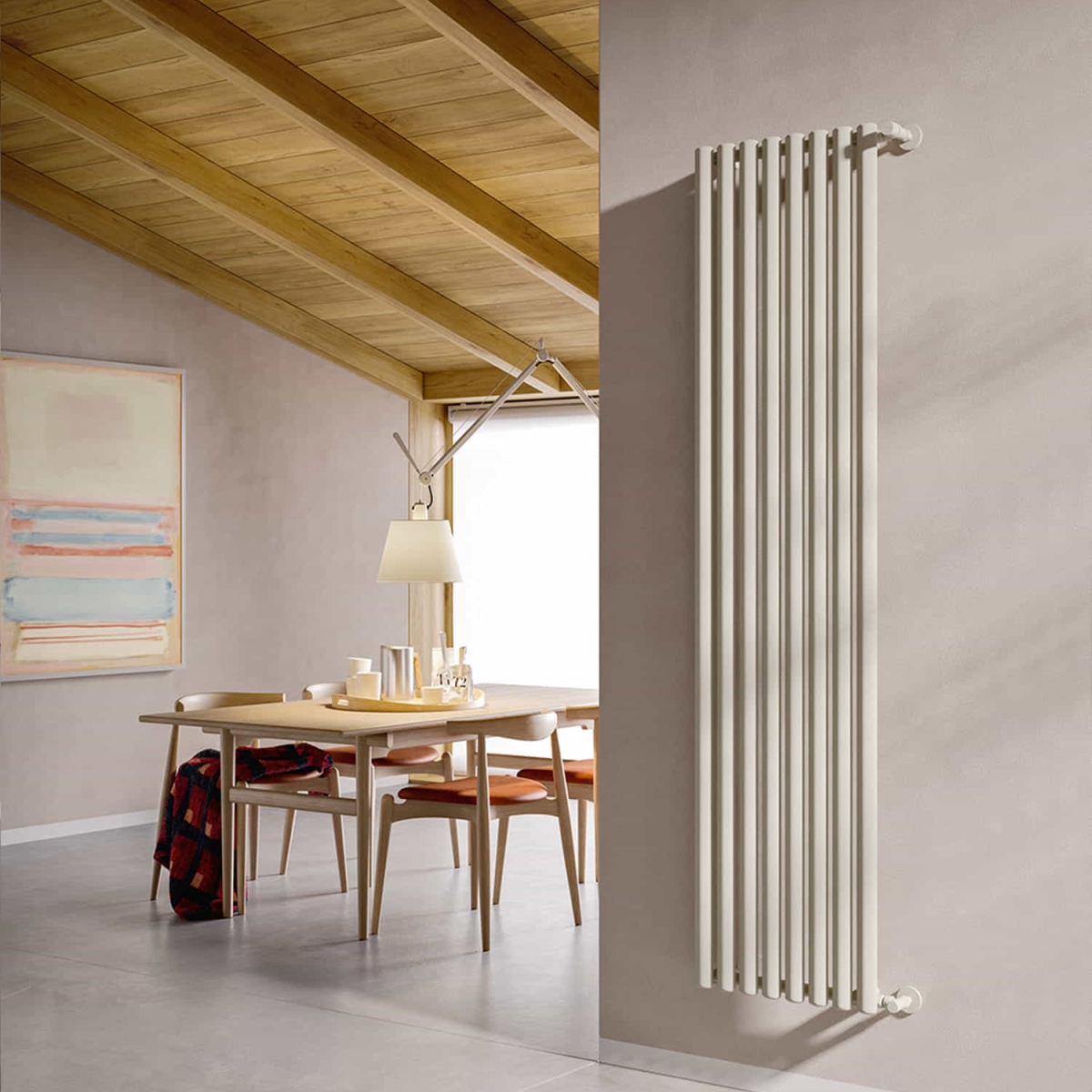

Ellipsis, pionowy, 8 elementów, wysokość 2020 mm, szerokość 480 mm, Biały Matowy Ellipsis, pionowy, 8 elementów, wysokość 2020 mm, szerokość 480 mm, Biały Matowy, (Szczegół) Ellipsis V, pionowy, 10 elementów, wysokość 1820 mm, szerokość 600 mm, Sunstone Ellipsis V, Sunstone, (Szczegół)

Oblicz swoje zapotrzebowanie na ciepło termiczny

Jak wybrać grzejnik Ellipsis_V Pionowy do swojego domu? Skąd wiedzieć, jaka jest odpowiednia moc termiczny do ogrzewania każdego pomieszczenia? Kalkulacja wymagań online termiczny pozwala znaleźć najbardziej odpowiedni grzejnik do Twojej przestrzeni życiowej

Zapisywanie...

Skonfiguruj swój ELLIPSIS_V

Loader
Przedstawione wykończenia i modele nie są uważane za wiążące i mogą nie odpowiadać w pełni dostarczonemu produktowi.

Skonfiguruj swój ELLIPSIS_V

Ellipsis_V Pionowy
Ellipsis_V 2 Pionowy
Wybierz najczęściej używany
Anuluj wybór
Zaworów termostatycznych kątowych (wysoki/niski)
Zaworów termostatycznych kątowych (prawo/lewo)
Zawory 50 mm
Wybierz wykończenie zaworu
Wybierz serię
Wybierz powierzchnię
Wybierz ścianę
Wybierz piętro
Ciemny trawertyn
Jasny trawertyn
Płytki
Mahoń
Dąb
Deski drewniane

-

Moc cieplna
Salon wystawowy Znajdź salon
Nie znasz mocy cieplnej?

Sprawdź akcesoria

APPUFIORE APPUQUADRO APPUTONDO
VALKROSQUCU VALKRODIRCU VALKRO50SQUCU VALKRO50DIRCU VALKROSALVCU VALKROSQMIST KITMONESC TESTELIQ3
VALKITCOPTU VALKITCOPT
ATTCHE430
AMENSPAVPA

Cechy konstrukcyjne

  • kolektory okrągłe o średnicy 30 mm
  • rury stalowe o przekroju eliptycznym 50x25 mm
  • nagwintowania na końcówkach kolektora 1/2” Gas prawa
  • maksymalne dopuszczalne ciśnienie robocze 4 bar
  • maksymalna dopuszczalna temperatura pracy 95°C
Ellipsis_V Pionowy
Grzejnik wodny

Grzejnik wodny
Niska temperatura

Niska temperatura

Model Dubina (mm) Visina (mm) Međuosovinski razmak (mm) Težina (kg) Kapacitet (lt) Wykładnik potęgowy
520 53,0 520 470 0,75 0,50 37,3 28,0 19,4 11,5 1,280
650 53,0 650 600 0,88 0,61 46,5 34,8 24,0 14,2 1,295
700 53,0 700 650 0,93 0,65 50,3 37,6 25,9 15,3 1,295
920 53,0 920 870 1,15 0,84 65,3 48,7 33,3 19,6 1,314
1020 53,0 1020 970 1,25 0,93 72,0 53,7 36,8 21,6 1,314
1220 53,0 1220 1170 1,45 1,09 85,3 63,6 43,7 25,7 1,310
1520 53,0 1520 1470 1,75 1,35 105,3 78,6 54,0 31,8 1,306
1820 53,0 1820 1770 2,05 1,60 125,5 93,9 64,5 38,1 1,302
2020 53,0 2020 1970 2,25 1,77 139,0 104,0 71,6 42,3 1,300

(*) Dzięki wysokim osiągom korpusów grzewczych Irsap ELLIPSIS_V Pionowy, ∆t idealny do projektów w niskiej temperaturze wynosi ∆t przy 30°C

Dla ∆t odmiennych od 50°C stosować formułę: Q=Qn (∆t / 50)n

Standardowe wyposażenie
  • uchwyty mocujące do ściany, wyposażone w śruby i kołki
  • odpowietrznik 1/2” chromowany
  • ślepą zatyczkę 1/2” chromowaną z przykrywką

D
= Duljina (mm)
E
= N° Elem.
D Duljina (mm) E N° Elem.   520 650 700 920 1020 1220 1520 1820 2020
240 4 Watt =   W =  149 186 201 261 288 341 421 502 556
360 6 Watt =   W =  224 279 302 392 432 512 632 753 834
480 8 Watt =   W =  298 372 402 522 576 682 842 1004 1112
600 10 Watt =   W =  373 465 503 653 720 853 1053 1255 1390
720 12 Watt =   W =  447 558 603 783 864 1023 1263 1506 1668
840 14 Watt =   W =  522 651 704 914 1008 1194 1474 1757 1946
960 16 Watt =   W =  596 744 804 1044 1152 1364 1684 2008 2224
1080 18 Watt =   W =  671 837 905 1175 1296 1535 1895 2259 2502
1200 20 Watt =   W =  745 930 1005 1305 1440 1705 2105 2510 2780
1320 22 Watt =   W =  820 1023 1106 1436 1584 1876 2316 2761 3058
1440 24 Watt =   W =  894 1116 1206 1566 1728 2046 2526 3012 -
1560 26 Watt =   W =  969 1209 1307 1697 1872 2217 2737 - -
1680 28 Watt =   W =  1043 1302 1407 1827 2016 2387 2947 - -
1800 30 Watt =   W =  1118 1395 1508 1958 2160 2558 3158 - -

Facet Opis Dokument Pliki do pobrania

Arkusz danych

Przyłącza hydrauliczne

 Przyłącza hydrauliczne Grzejniki Łazienkowe Allacciamenti Arredo PL

Katalogi

 Color chart Color chart

Certyfikacja produktu

 ELLIPSIS_VERTICAL_SIMPLE_certification ELLIPSIS_VERTICAL_SIMPLE_certification

Instrukcja instalacji

 FOISTR0394M FOISTR0394M

Instrukcja instalacji

 FOISTR0431M FOISTR0431M

Instrukcja instalacji

 FOISTR1097M FOISTR1097M

Facet Opis Dokument Pliki do pobrania

Model 3D

 ELLIPSIS_V_1800x8 ELLIPSIS_V_1800x8

odkryj inne grzejniki

Ellipsis 30_V Ellipsis 30_V 2 Ellipsis 30_H Ellipsis 30_H 2 Ellipsis_H Poziomy Ellipsis_V 2 Pionowy Ellipsis_H 2 Poziomy
