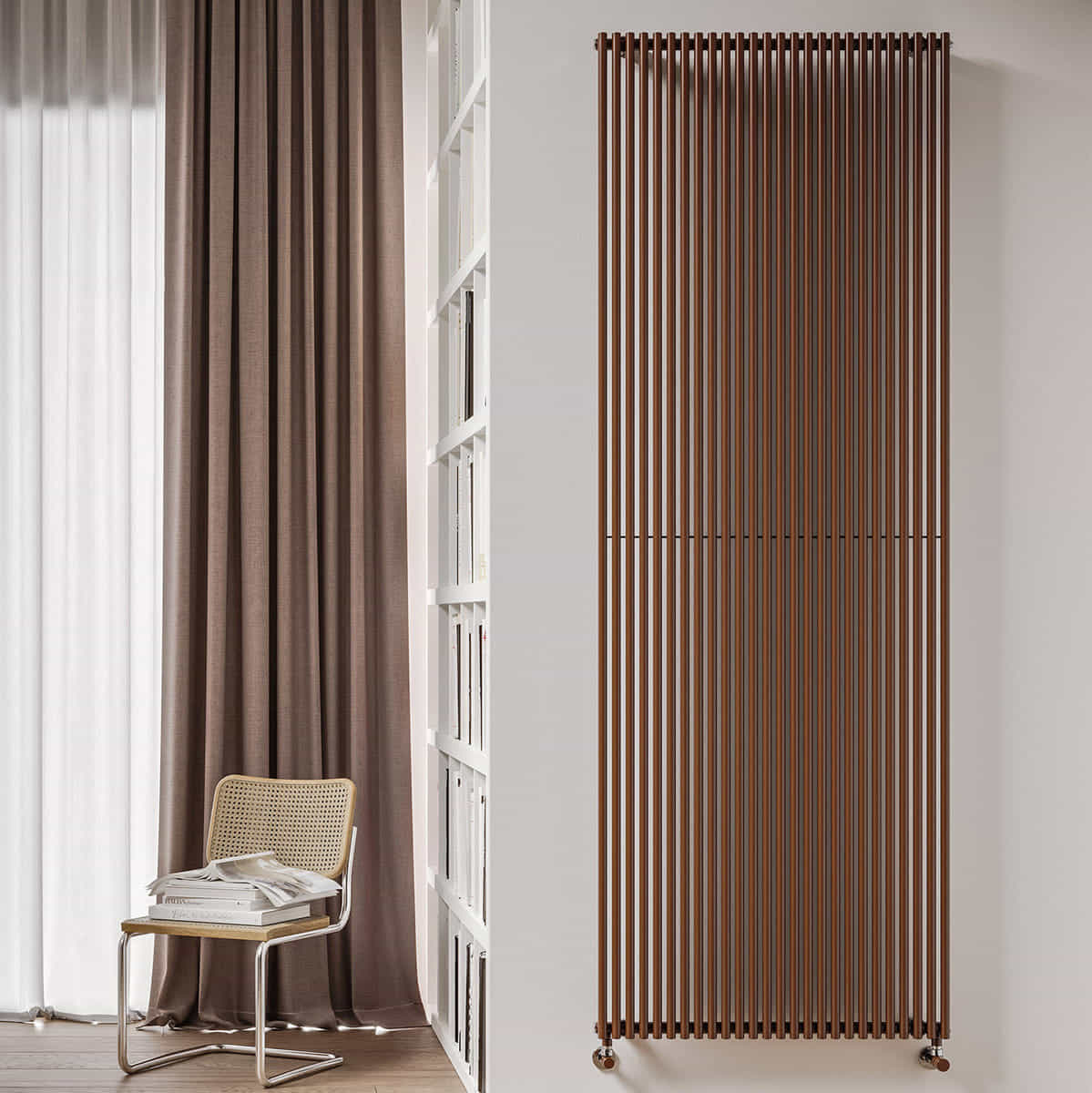

Arpa 23 Vertical
La possibilité de dimensionner le radiateur avec le niveau maximum de flexibilité et de style. Le radiateur ARPA 23 Vertical, représente une solution pratique pour chaque besoin en puissance thermique. ARPA 23 Vertical est disponible en 14 hauteurs, de 4 à 40 éléments et puissances thermiques de 104 à 3272 Watt.
Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.
Calculer la puissance termique
Comment choisir le radiateur Arpa 23 Vertical pour votre maison ? Comment savoir quelle est la bonne puissance termique pour chauffer chaque pièce? Le calcul des besoins en ligne termique vous permet de trouver le radiateur le plus adapté à votre espace de vie
Calculez la puissance thermique de votre Arpa 23 Vertical
Configurez votre ARPA
Loading...
Configurez votre ARPA
Choisissez le mur
Choisissez le sol
-
Puissance thermique
Découvrez les accessoires
Loading...
Caractéristiques de construction
- radiateur en acier avec tubes ronds Ø 23 mm
- collecteurs ronds Ø 30 mm
- raccordement hydraulique 1/2”
- pression maximale de service 8 bars
- température maximale de service 95°C
- garantie 2 ans
| Modèle | Profondeur (mm) | Hauteur (mm) | Entraxe (mm) | Poids (kg) | Capacité (lt) |
|
Exposant |
|---|---|---|---|---|---|---|---|
| 550 | 50,0 | 550 | 500 | 0,48 | 0,20 | 27,4 20,7 14,5 8,7 | 1,251 |
| 650 | 50,0 | 650 | 600 | 0,55 | 0,24 | 31,6 23,9 16,6 10,0 | 1,257 |
| 750 | 50,0 | 750 | 700 | 0,62 | 0,27 | 35,8 27,0 18,8 11,3 | 1,262 |
| 850 | 50,0 | 850 | 800 | 0,69 | 0,30 | 40,0 30,1 20,9 12,5 | 1,268 |
| 920 | 50,0 | 920 | 870 | 0,74 | 0,33 | 42,8 32,2 22,4 13,4 | 1,269 |
| 1220 | 50,0 | 1220 | 1170 | 0,95 | 0,42 | 54,9 41,3 28,7 17,1 | 1,271 |
| 1520 | 50,0 | 1520 | 1470 | 1,16 | 0,52 | 66,7 50,2 34,8 20,8 | 1,273 |
| 1820 | 50,0 | 1820 | 1770 | 1,37 | 0,62 | 78,4 58,8 40,6 24,1 | 1,287 |
| 2020 | 50,0 | 2020 | 1970 | 1,50 | 0,69 | 86,1 64,5 44,4 26,3 | 1,296 |
| 2220 | 50,0 | 2220 | 2170 | 1,64 | 0,75 | 93,8 70,4 48,6 28,9 | 1,287 |
| 2520 | 50,0 | 2520 | 2470 | 1,85 | 0,85 | 105,3 79,1 54,8 32,6 | 1,280 |
Équipement standard
- fixations murales dans la finition du radiateur
- purgeur, bouchons et cache-bouchons
| L Longueur (mm) | É N° élément. | 550 | 650 | 750 | 850 | 920 | 1220 | 1520 | 1820 | 2020 | 2220 | 2520 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130 | 4 | Watt = W = | 110 | 126 | 143 | 160 | 171 | 220 | 267 | 314 | 344 | 375 | 421 |
| 198 | 6 | Watt = W = | 164 | 190 | 215 | 240 | 257 | 329 | 400 | 470 | 517 | 563 | 632 |
| 266 | 8 | Watt = W = | 219 | 253 | 286 | 320 | 342 | 439 | 534 | 627 | 689 | 751 | 842 |
| 334 | 10 | Watt = W = | 274 | 316 | 358 | 400 | 428 | 549 | 667 | 784 | 861 | 938 | 1053 |
| 402 | 12 | Watt = W = | 329 | 379 | 430 | 480 | 514 | 659 | 800 | 941 | 1033 | 1126 | 1264 |
| 470 | 14 | Watt = W = | 384 | 442 | 501 | 560 | 599 | 769 | 934 | 1098 | 1205 | 1313 | 1474 |
| 538 | 16 | Watt = W = | 438 | 506 | 573 | 640 | 685 | 878 | 1067 | 1254 | 1378 | 1501 | 1685 |
| 606 | 18 | Watt = W = | 493 | 569 | 644 | 720 | 770 | 988 | 1201 | 1411 | 1550 | 1689 | 1895 |
| 674 | 20 | Watt = W = | 548 | 632 | 716 | 800 | 856 | 1098 | 1334 | 1568 | 1722 | 1876 | 2106 |
| 742 | 22 | Watt = W = | 603 | 695 | 788 | 880 | 942 | 1208 | 1467 | 1725 | 1894 | 2064 | 2317 |
| 810 | 24 | Watt = W = | 658 | 758 | 859 | 960 | 1027 | 1318 | 1601 | 1882 | 2066 | 2252 | 2527 |
| 878 | 26 | Watt = W = | 712 | 822 | 931 | 1040 | 1113 | 1427 | 1734 | 2038 | 2239 | 2439 | 2738 |
| 946 | 28 | Watt = W = | 767 | 885 | 1002 | 1120 | 1198 | 1537 | 1868 | 2195 | 2411 | 2627 | 2948 |
| 1014 | 30 | Watt = W = | 822 | 948 | 1074 | 1200 | 1284 | 1647 | 2001 | 2352 | 2583 | 2815 | 3159 |
| 1082 | 32 | Watt = W = | 877 | 1011 | 1146 | 1280 | 1370 | 1757 | 2134 | 2509 | 2755 | 3002 | - |
| 1150 | 34 | Watt = W = | 932 | 1074 | 1217 | 1360 | 1455 | 1867 | 2268 | 2666 | 2927 | 3190 | - |
| 1218 | 36 | Watt = W = | 986 | 1138 | 1289 | 1440 | 1541 | 1976 | 2401 | 2822 | 3100 | 3378 | - |
| 1286 | 38 | Watt = W = | 1041 | 1201 | 1360 | 1520 | 1626 | 2086 | 2535 | 2979 | 3272 | 3565 | - |
| 1354 | 40 | Watt = W = | 1096 | 1264 | 1432 | 1600 | 1712 | 2196 | 2668 | 3136 | - | 3753 | - |
