Piano Horizontal
PIANO dans la version horizontale représente le flexibilité interprétative de ce radiateur. La géométrie plate des tubes et la large gamme dimensionnel fait de PIANO un radiateur polyvalent. PIANO Horizontal est disponible en 9 hauteurs, de 4 à 30 éléments et puissances thermiques de 137 à 3252 Watt.
Les images sur cette page ont pour seul but de représenter le produit. Les finitions et les modèles peuvent ne pas correspondre parfaitement au produit reel.
Calculer la puissance termique
Comment choisir le radiateur Piano Horizontal pour votre maison ? Comment savoir quelle est la bonne puissance termique pour chauffer chaque pièce? Le calcul des besoins en ligne termique vous permet de trouver le radiateur le plus adapté à votre espace de vie
Calculez la puissance thermique de votre Piano Horizontal
Configurez votre PIANO_H
Configurez votre PIANO_H
-
Puissance thermique
Découvrez les accessoires
Loading...
Caractéristiques de construction
- radiateur en acier avec tubes plats 50x10 mm
- collecteurs ronds Ø 30 mm
- raccordement hydraulique 1/2”
- pression maximale de service 4 bars
- température maximale de service 95°C
- garantie 2 ans
- NF

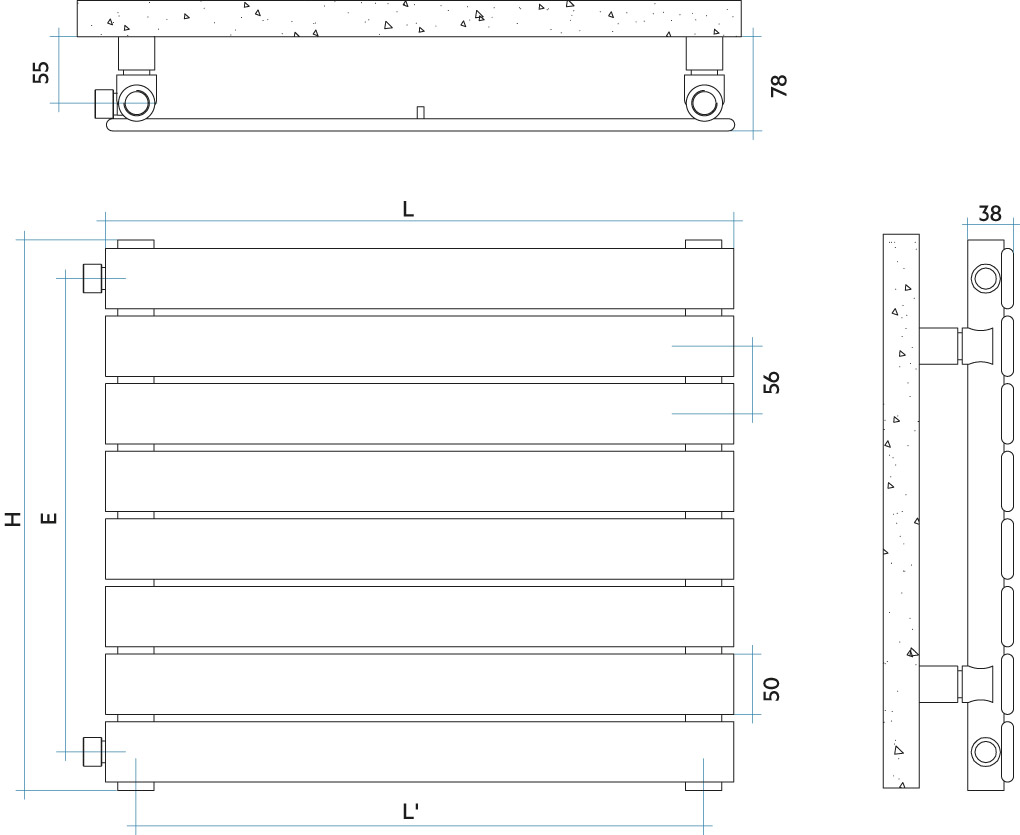

| Modèle | Profondeur (mm) | Longueur (mm) | Entraxe (mm) | Poids (kg) | Capacité (lt) |
|---|---|---|---|---|---|
| 520 | 38,0 | 520 | 470 | 0,64 | 0,25 |
| 700 | 38,0 | 700 | 650 | 0,82 | 0,31 |
| 920 | 38,0 | 920 | 870 | 1,04 | 0,39 |
| 1220 | 38,0 | 1220 | 1170 | 1,39 | 0,48 |
| 1520 | 38,0 | 1520 | 1470 | 1,64 | 0,60 |
| 1820 | 38,0 | 1820 | 1770 | 1,94 | 0,70 |
| 2020 | 38,0 | 2020 | 1970 | 2,14 | 0,77 |
| 2220 | 38,0 | 2220 | 2170 | 2,39 | 0,83 |
| 2520 | 38,0 | 2520 | 2470 | 2,64 | 0,94 |
Équipement standard
- fixations murales dans la finition du radiateur
- purgeur, bouchons et cache-bouchons
Puissance thermique par mètre linéaire
| Nombre d'éléments | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rendement par mètre linéaire Watt à Δt=50°C | 263,4 | 388,8 | 511,4 | 631,1 | 747,9 | 862,0 | 973,2 | 1.081,6 | 1.187,3 | 1.290,4 | 1.390,8 | 1.488,6 | 1.583,9 | 1.677,5 |
| Rendement par mètre linéaire Watt à Δt=40°C | 200,3 | 294,8 | 389,0 | 481,5 | 572,4 | 661,8 | 749,5 | 835,5 | 920,1 | 998,9 | 1.075,5 | 1.149,9 | 1.222,2 | 1.293,0 |
| Rendement par mètre linéaire Watt à Δt=30°C | 140,7 | 206,3 | 273,3 | 339,7 | 405,4 | 470,6 | 535,2 | 599,0 | 662,3 | 718,0 | 772,0 | 824,3 | 875,0 | 924,4 |
| Rendement par mètre linéaire Watt à Δt=20°C | 85,5 | 124,8 | 166,2 | 207,8 | 249,4 | 291,1 | 332,9 | 374,8 | 416,7 | 450,9 | 483,9 | 515,7 | 546,3 | 576,0 |
| Changement d'exposant | 1,228 | 1,241 | 1,227 | 1,213 | 1,199 | 1,185 | 1,171 | 1,157 | 1,143 | 1,148 | 1,152 | 1,157 | 1,162 | 1,167 |
| H Hauteur (mm) | É N° élément. | 520 | 700 | 920 | 1220 | 1520 | 1820 | 2020 | 2220 | 2520 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 232 | 4 | Watt = W = | 137 | 184 | 242 | 321 | 400 | 479 | 532 | 585 | 664 |
| 344 | 6 | Watt = W = | 202 | 272 | 358 | 474 | 591 | 708 | 785 | 863 | 980 |
| 456 | 8 | Watt = W = | 266 | 358 | 470 | 624 | 777 | 931 | 1033 | 1135 | 1289 |
| 568 | 10 | Watt = W = | 328 | 442 | 581 | 770 | 959 | 1149 | 1275 | 1401 | 1590 |
| 680 | 12 | Watt = W = | 389 | 524 | 688 | 912 | 1137 | 1361 | 1511 | 1660 | 1885 |
| 792 | 14 | Watt = W = | 448 | 603 | 793 | 1052 | 1310 | 1569 | 1741 | 1914 | 2172 |
| 904 | 16 | Watt = W = | 506 | 681 | 895 | 1187 | 1479 | 1771 | 1966 | 2161 | 2452 |
| 1016 | 18 | Watt = W = | 562 | 757 | 995 | 1320 | 1644 | 1969 | 2185 | 2401 | 2726 |
| 1128 | 20 | Watt = W = | 617 | 831 | 1092 | 1449 | 1805 | 2161 | 2398 | 2636 | 2992 |
| 1240 | 22 | Watt = W = | 671 | 903 | 1187 | 1574 | 1961 | 2349 | 2607 | 2865 | 3252 |
| 1352 | 24 | Watt = W = | 723 | 974 | 1280 | 1697 | 2114 | 2531 | 2809 | 3088 | - |
| 1464 | 26 | Watt = W = | 774 | 1042 | 1370 | 1816 | 2263 | 2709 | 3007 | - | - |
| 1576 | 28 | Watt = W = | 824 | 1109 | 1457 | 1932 | 2408 | 2883 | - | - | - |
| 1688 | 30 | Watt = W = | 872 | 1174 | 1543 | 2047 | 2550 | 3053 | - | - | - |
